Pneumatischer High-Speed Druckcontroller CPC3000
5.5 Rückseite
Die vier pneumatischen Druckanschlüsse sind an der Rückwand angebracht (siehe unten:
"Abbildung - Rückseite"). Links davon befinden sich die Ethernet-, RS-232 und GPIB-
Anschlüsse, der Aus-/Einschalter, die Sicherung und ein Schutzgitter, das den Lüfter abdeckt.
Lüfter
Hauptschalter
Feinsicherung
Netzanschluss
5.6 Druckanschlüsse
Die Druckanschlüsse müssen unter Beachtung der relevanten Vorschriften
gemäß der folgenden Anweisungen installiert werden. Die Installation
muss von Personen vorgenommen werden, die mit den Sicherheitsvor-
schriften bezüglich der Arbeit an pneumatischen/hydraulischen Anlagen
Warnung
vertraut sind und gemäß diesen Sicherheitsvorschriften arbeiten.
Verwenden Sie beim Herstellen einer Verbindung zu einem O-Ring Adapteran-
schluss einen Sicherheitsschlüssel, um die Gewinde im Verteilerblock nicht zu
überlasten.
Hinweis
Alle Druckanschlüsse an der Rückseite sind Innengewinde 7/16 - 20 SAE/MS gerade Gewin-
de gemäß MS16142 und SAE J514 Tabelle 14. Sie benötigen eine dichtende Bördelverschrau-
bung mit O-Ring gemäß MS33656.
Der Regler wird zusammen mit Innen-Rohrverschraubungen ¼ Zoll und 6 mm Rohrverschrau-
bungen geliefert.
Mit der geeigneten Verbindungshardware können die Druckanschlüsse mit diesen Adaptern
verbunden werden.
Keine Dichtungen bei mit O-Ringen abgedichteten Verbindungen verwenden.
0
Ethernet USB
IEEE-488.2

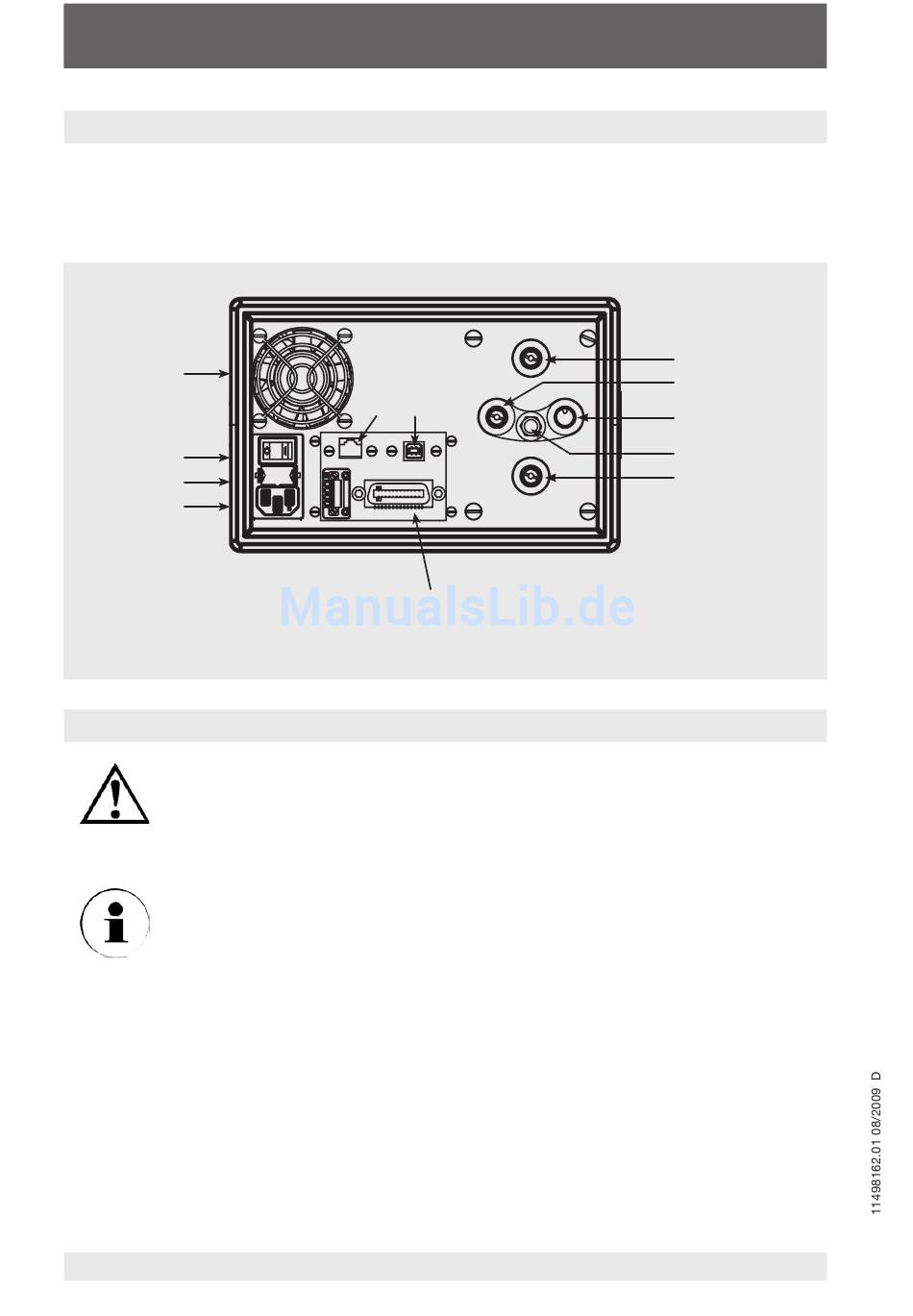

Abbildung - Rückseite
WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1
Supply Port
Measure/Control Port
Reference Port
Vent
Exhaust/Vacuum Port
