Pneumatischer High-Speed Druckcontroller CPC3000
[REGELN]:

In dem Betriebsmodus REGELN liefert das Gerät eine genaue Druckleistung (entspricht
dem Sollwert +/- der Stabilitätsspezifikation) am Port MEASURE/CONTROL. Die Anzeige
des aktuellen Druckwerts wird grün wenn der Sollwert erreicht ist und die Einstellungen im
Stabilitätsfenster erfüllt sind. "Abbildung - Betriebsart REGELN" zeigt die Lage der Absperr-
ventile im Messmodus. Beachten Sie, dass der Controller im Regelmodus aktiv ist.
VERSORGUNG
UNTERDRUCK / VAKUUM
Ventil ist offen
28
Regelmodus
ENTLÜFTUNG
Regler ist
aktiv
MESSEN / REGELN
Ventil ist geschlossen

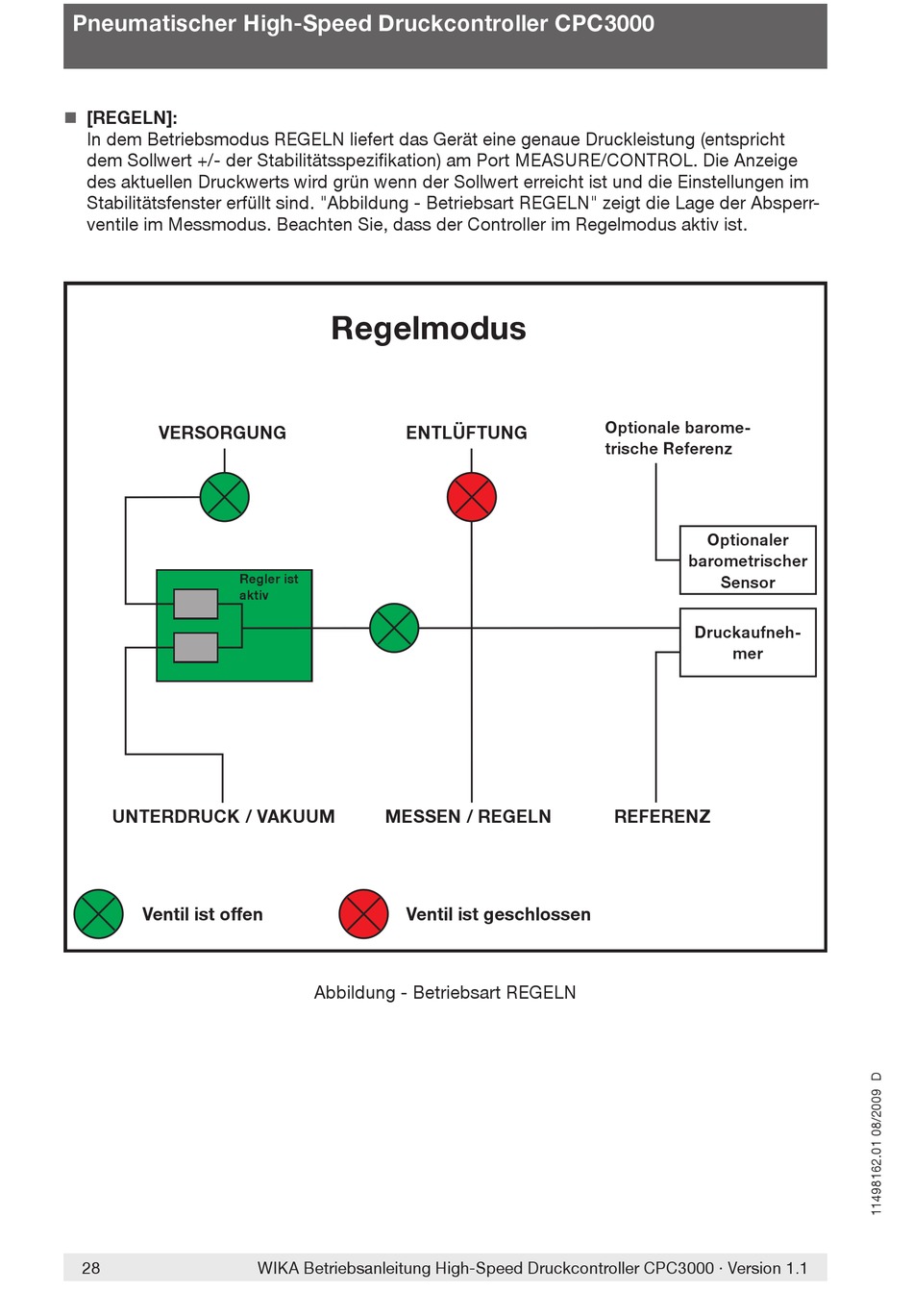

Abbildung - Betriebsart REGELN
WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1
Optionale barome-
trische Referenz
Optionaler
barometrischer
Sensor
Druckaufneh-
mer
REFERENZ
