Pneumatischer High-Speed Druckcontroller CPC3000

7.3 Sollwerteingabe

Der Regelsollwert kann über das standardmäßige numerische Tastaturfeld oder über die alterna-
tiven STEP- oder JOG-Tastaturfelder eingegeben werden, die auf der rechten Seite des Haupt-
menüs erscheinen, wenn sie mit den Registern [SOLLWERTEINGABE SEITLICHES MENÜ]
unten rechts auf dem Hauptmenü ausgewählt wurden. Diese alternativen Metho-
de zur Eingabe des Sollwerts ist in verschiedenen Situationen von Vorteil und wurde entwickelt
um die Benutzerfreundlichkeit und Produktivität zu verbessern.

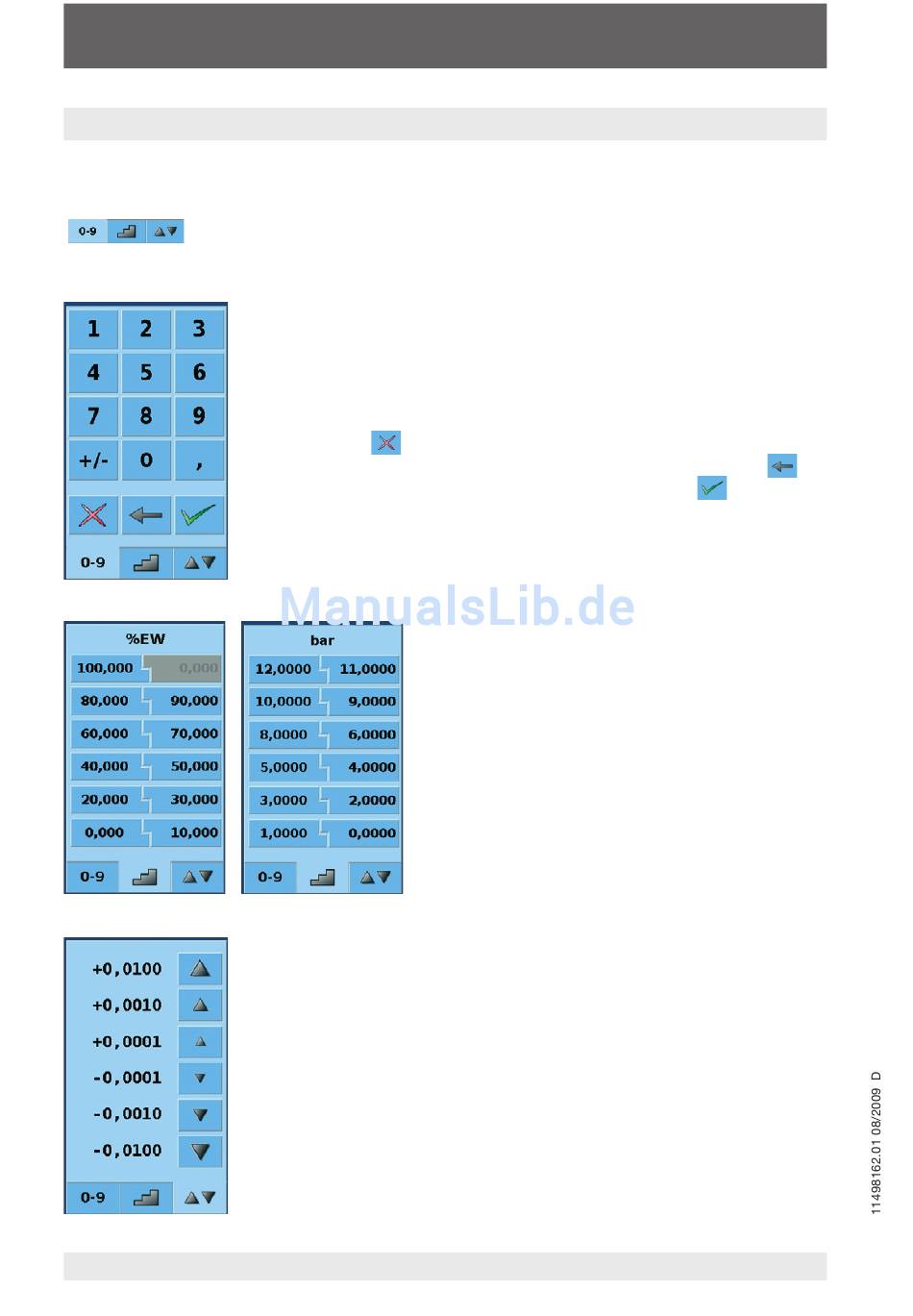

Abbildung - Numerische
Tastaturfeld
Abbildung - STEP-Keypads
Abbildung - JOG-Keypad
26
Das numerische Tastaturfeld "Abbildung - Numerische Tastaturfeld" auf
der linken Seite ist das Standard-Tastaturfeld, das beim Einschalten
des Geräts erscheint. Es kann ebenfalls über das Register [0-9] aktiviert
werden. Ein Sollwert kann direkt über dieses Tastaturfeld eingegeben
werden. Mit Eingabe des Sollwerts, wird das Sollwertfeld blau und der
eingegebene Wert erscheint in diesem Feld. Der Sollwert kann mit der
[ENTFERNEN] Taste vollständig entfernt werden. Die letzte Stelle
des eingegebenen Sollwerts kann mit der [EINGABE LÖSCHEN]
Taste gelöscht oder mit der [EINGABE ÜBERNEHMEN]
übernommen werden. Mit Betätigung der Taste [EINGABE ÜBERNEH-
MEN] wird das Sollwertfeld weiß und ein neuer Sollwert wird aktiv. Im
Regelmodus steigt die Reglerleistung auf den eingegebenen Sollwert
an. Achtung: Wird die Taste [EINGABE ÜBERNEHMEN] nicht betätigt,
bleibt der vorher eingegebene Sollwert aktiv.
Das JOG Tastaturfeld in "Abbildung - JOG-Keypad", bietet eine
Möglichkeit den Sollwert in kleinen Stufen nach oben oder unten zu
inkrementieren. Die Stufen werden durch die Auflösung, die maximale
Regelgrenze und/oder die Maßeinheiten bestimmt. Wird beispielsweise
die Auflösung so eingestellt, das vier Stellen angezeigt werden, ändert
das kleine nach oben zeigende Dreieck den Sollwert um +0,0001 und
das kleine nach unten zeigende Dreieck ändert den Sollwert um -0,0001.
Die mittleren Dreiecke ändern den Sollwert gleichermaßen um ±0,0010
und die großen Dreiecke ändern den Sollwert um ±0,0100, wie in der
Abbildung gezeigt. Werden die Auflösung, die maximale Regelgrenze
oder die Maßeinheiten geändert, so dass drei Stellen angezeigt werden,
ändern sich die JOG-Funktionen entsprechend in ±0,001, ±0,010 und
±0,100. Das ist beim Einstellen des Controllers hilfreich, um z. B. bei
einem Manometer den Zeiger deckungsgleich mit der Skala einzustellen.
WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1
Das STEP Tastaturfeld in "Abbildung - STEP
Tastaturfeld", bietet eine Möglichkeit den Sollwert
in definierten Schritten zu inkrementieren. Die
Steps sind ein Prozentsatz der benutzerdefi-
nierten Grenzwerte, die in dem HAUPTMENÜ ->
SETUP -> REGELN oder aktuelle Druckwerte, die
in den im Hauptmenü gewählten Druckeinheiten
angezeigt werden. Insgesamt 12 Steps stehen zur
Verfügung. Wenn ein Step betätigt wird, wird der
entsprechende Sollwert sofort als aktiver Sollwert
eingegeben. Im Regelmodus steigt die Regler-
leistung auf diesen Sollwert. Das STEP-Tasta-
turfeld kann unter HAUPTMENÜ -> SETUP ->
BILDSCHIRM, wie in Kapitel 7.8.1 beschrieben,
geändert werden.
