38 | Aufstellungspläne
Variante 3für CS7000iAW 13-17 IR
1010

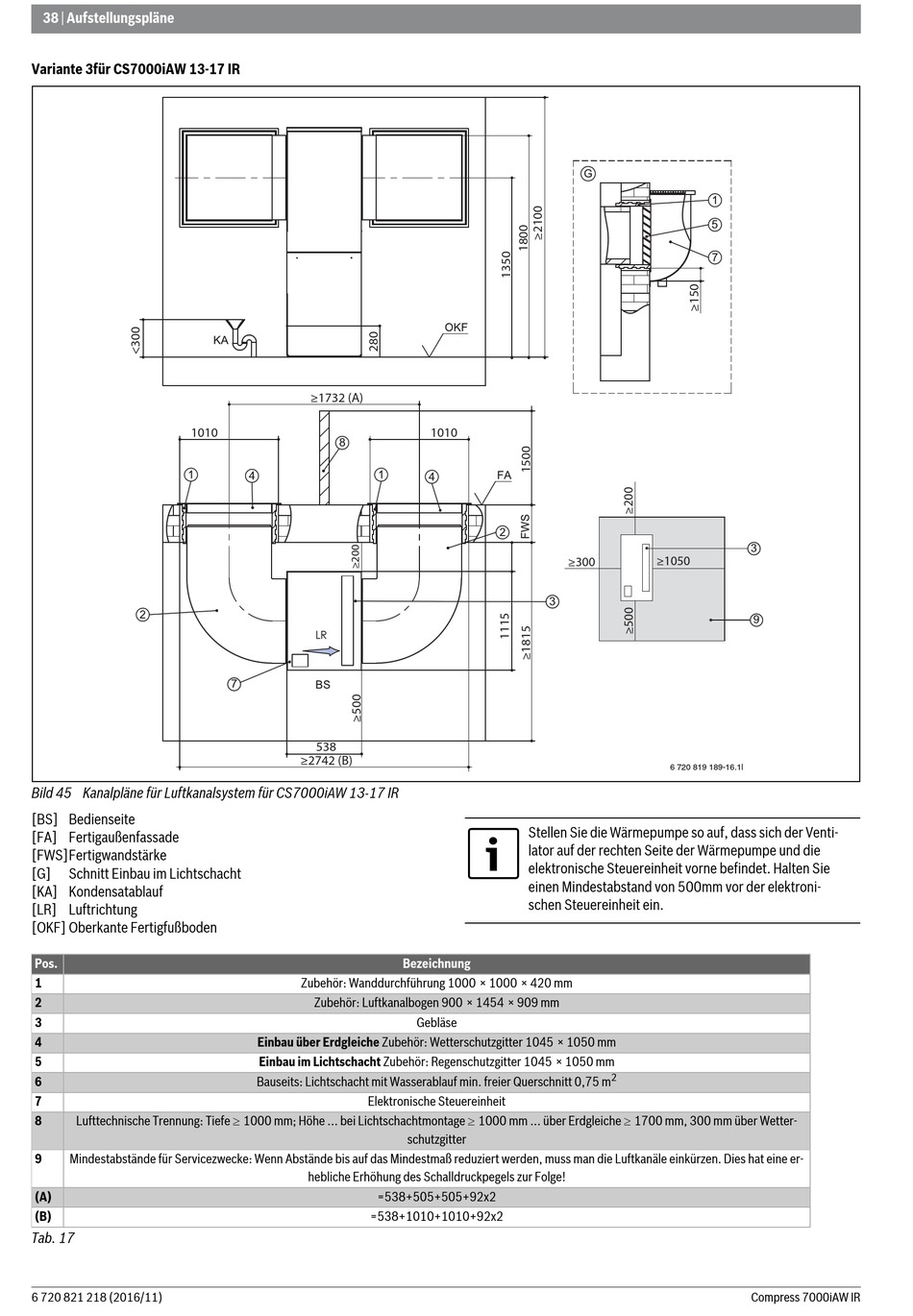

Bild 45 Kanalpläne für Luftkanalsystem für CS7000iAW 13-17 IR
[BS] Bedienseite
[FA] Fertigaußenfassade
[FWS]Fertigwandstärke
[G] Schnitt Einbau im Lichtschacht
[KA] Kondensatablauf
[LR] Luftrichtung
[OKF] Oberkante Fertigfußboden
Pos.
1
2
3
4
5
6
7
Lufttechnische Trennung: Tiefe 1000 mm; Höhe ... bei Lichtschachtmontage 1000 mm ... über Erdgleiche 1700 mm, 300 mm über Wetter-
8
9 Mindestabstände für Servicezwecke: Wenn Abstände bis auf das Mindestmaß reduziert werden, muss man die Luftkanäle einkürzen. Dies hat eine er-
(A)
(B)
Tab. 17
6 720 821 218 (2016/11)
≥1732 (A)
8
4
7
538
≥2742 (B)
Bezeichnung
Zubehör: Wanddurchführung 1000 × 1000 × 420 mm
Zubehör: Luftkanalbogen 900 × 1454 × 909 mm
Einbau über Erdgleiche Zubehör: Wetterschutzgitter 1045 × 1050 mm
Einbau im Lichtschacht Zubehör: Regenschutzgitter 1045 × 1050 mm
Bauseits: Lichtschacht mit Wasserablauf min. freier Querschnitt 0,75 m
Elektronische Steuereinheit
hebliche Erhöhung des Schalldruckpegels zur Folge!
=538+505+505+92x2
=538+1010+1010+92x2
1010
4
≥300
3
Stellen Sie die Wärmepumpe so auf, dass sich der Venti-
lator auf der rechten Seite der Wärmepumpe und die
elektronische Steuereinheit vorne befindet. Halten Sie
einen Mindestabstand von 500mm vor der elektroni-
schen Steuereinheit ein.
Gebläse
schutzgitter
5
3
≥1050
9
