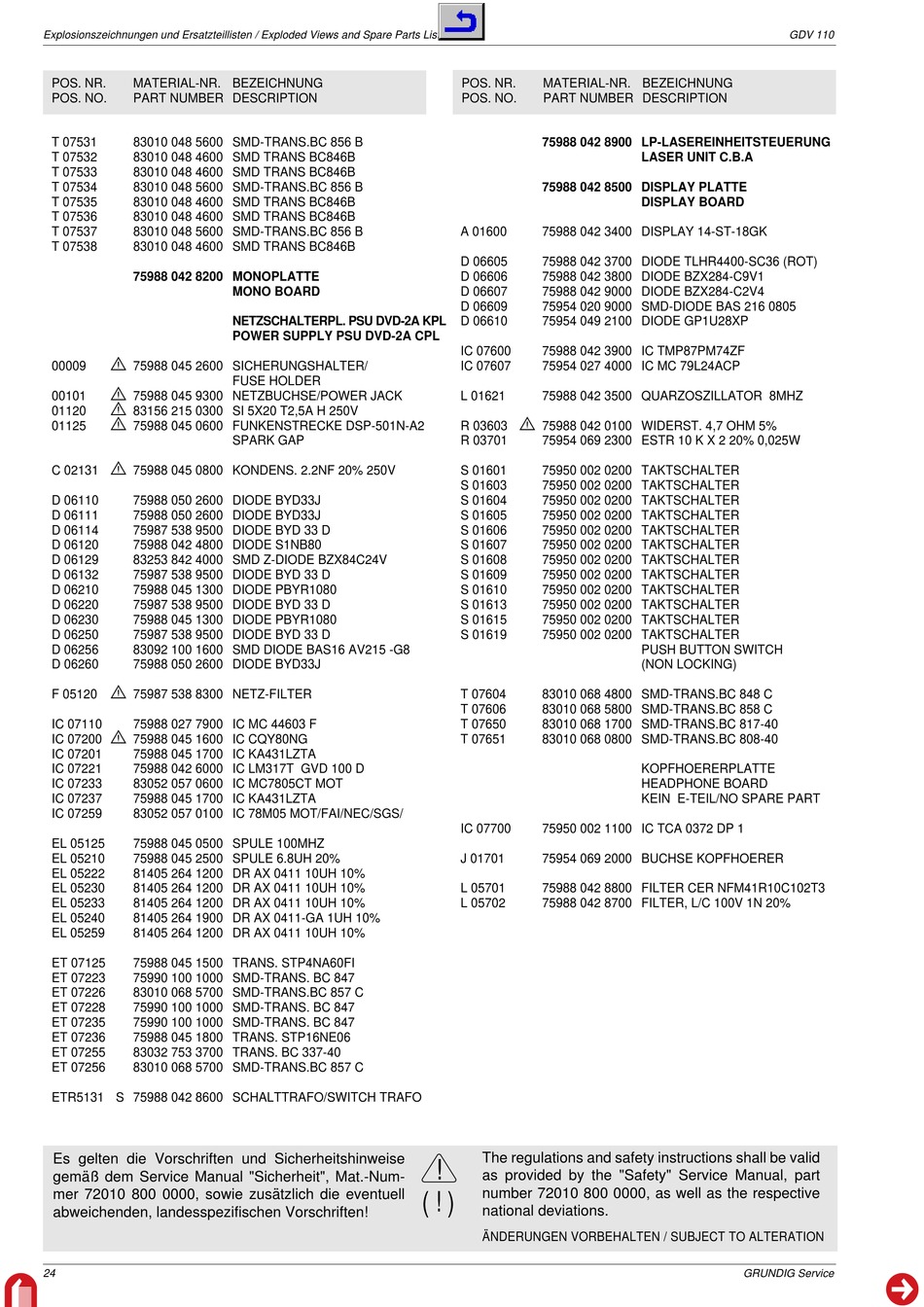

Grundig GDV 110 Bedienungsanleitung Seite 24

Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
T 07531 83010 048 5600 SMD-TRANS.BC 856 B
T 07532 83010 048 4600 SMD TRANS BC846B
T 07533 83010 048 4600 SMD TRANS BC846B
T 07534 83010 048 5600 SMD-TRANS.BC 856 B
T 07535 83010 048 4600 SMD TRANS BC846B
T 07536 83010 048 4600 SMD TRANS BC846B
T 07537 83010 048 5600 SMD-TRANS.BC 856 B
T 07538 83010 048 4600 SMD TRANS BC846B
75988 042 8200 MONOPLATTE
S
00009 75988 045 2600 SICHERUNGSHALTER/
S
00101 75988 045 9300 NETZBUCHSE/POWER JACK
S
01120 83156 215 0300 SI 5X20 T2,5A H 250V
S
01125 75988 045 0600 FUNKENSTRECKE DSP-501N-A2
S
C 02131 75988 045 0800 KONDENS. 2.2NF 20% 250V
D 06110 75988 050 2600 DIODE BYD33J
D 06111 75988 050 2600 DIODE BYD33J
D 06114 75987 538 9500 DIODE BYD 33 D
D 06120 75988 042 4800 DIODE S1NB80
D 06129 83253 842 4000 SMD Z-DIODE BZX84C24V
D 06132 75987 538 9500 DIODE BYD 33 D
D 06210 75988 045 1300 DIODE PBYR1080
D 06220 75987 538 9500 DIODE BYD 33 D
D 06230 75988 045 1300 DIODE PBYR1080
D 06250 75987 538 9500 DIODE BYD 33 D
D 06256 83092 100 1600 SMD DIODE BAS16 AV215 -G8
D 06260 75988 050 2600 DIODE BYD33J
S
F 05120 75987 538 8300 NETZ-FILTER
IC 07110 75988 027 7900 IC MC 44603 F
S
IC 07200 75988 045 1600 IC CQY80NG
IC 07201 75988 045 1700 IC KA431LZTA
IC 07221 75988 042 6000 IC LM317T GVD 100 D
IC 07233 83052 057 0600 IC MC7805CT MOT
IC 07237 75988 045 1700 IC KA431LZTA
IC 07259 83052 057 0100 IC 78M05 MOT/FAI/NEC/SGS/
EL 05125 75988 045 0500 SPULE 100MHZ
EL 05210 75988 045 2500 SPULE 6.8UH 20%
EL 05222 81405 264 1200 DR AX 0411 10UH 10%
EL 05230 81405 264 1200 DR AX 0411 10UH 10%
EL 05233 81405 264 1200 DR AX 0411 10UH 10%
EL 05240 81405 264 1900 DR AX 0411-GA 1UH 10%
EL 05259 81405 264 1200 DR AX 0411 10UH 10%
ET 07125 75988 045 1500 TRANS. STP4NA60FI
ET 07223 75990 100 1000 SMD-TRANS. BC 847
ET 07226 83010 068 5700 SMD-TRANS.BC 857 C
ET 07228 75990 100 1000 SMD-TRANS. BC 847
ET 07235 75990 100 1000 SMD-TRANS. BC 847
ET 07236 75988 045 1800 TRANS. STP16NE06
ET 07255 83032 753 3700 TRANS. BC 337-40
ET 07256 83010 068 5700 SMD-TRANS.BC 857 C
ETR5131 S 75988 042 8600 SCHALTTRAFO/SWITCH TRAFO
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num-
mer 72010 800 0000, sowie zusätzlich die eventuell
abweichenden, landesspezifischen Vorschriften!
24
MONO BOARD
NETZSCHALTERPL. PSU DVD-2A KPL
POWER SUPPLY PSU DVD-2A CPL
FUSE HOLDER
SPARK GAP
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
75988 042 8900 LP-LASEREINHEITSTEUERUNG
75988 042 8500 DISPLAY PLATTE
A 01600 75988 042 3400 DISPLAY 14-ST-18GK
D 06605 75988 042 3700 DIODE TLHR4400-SC36 (ROT)
D 06606 75988 042 3800 DIODE BZX284-C9V1
D 06607 75988 042 9000 DIODE BZX284-C2V4
D 06609 75954 020 9000 SMD-DIODE BAS 216 0805
D 06610 75954 049 2100 DIODE GP1U28XP
IC 07600 75988 042 3900 IC TMP87PM74ZF
IC 07607 75954 027 4000 IC MC 79L24ACP
L 01621 75988 042 3500 QUARZOSZILLATOR 8MHZ
S
R 03603 75988 042 0100 WIDERST. 4,7 OHM 5%
R 03701 75954 069 2300 ESTR 10 K X 2 20% 0,025W
S 01601 75950 002 0200 TAKTSCHALTER
S 01603 75950 002 0200 TAKTSCHALTER
S 01604 75950 002 0200 TAKTSCHALTER
S 01605 75950 002 0200 TAKTSCHALTER
S 01606 75950 002 0200 TAKTSCHALTER
S 01607 75950 002 0200 TAKTSCHALTER
S 01608 75950 002 0200 TAKTSCHALTER
S 01609 75950 002 0200 TAKTSCHALTER
S 01610 75950 002 0200 TAKTSCHALTER
S 01613 75950 002 0200 TAKTSCHALTER
S 01615 75950 002 0200 TAKTSCHALTER
S 01619 75950 002 0200 TAKTSCHALTER
T 07604 83010 068 4800 SMD-TRANS.BC 848 C
T 07606 83010 068 5800 SMD-TRANS.BC 858 C
T 07650 83010 068 1700 SMD-TRANS.BC 817-40
T 07651 83010 068 0800 SMD-TRANS.BC 808-40
IC 07700 75950 002 1100 IC TCA 0372 DP 1
J 01701 75954 069 2000 BUCHSE KOPFHOERER
L 05701 75988 042 8800 FILTER CER NFM41R10C102T3
L 05702 75988 042 8700 FILTER, L/C 100V 1N 20%
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 72010 800 0000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
GDV 110
LASER UNIT C.B.A
DISPLAY BOARD
PUSH BUTTON SWITCH
(NON LOCKING)
KOPFHOERERPLATTE
HEADPHONE BOARD
KEIN E-TEIL/NO SPARE PART
GRUNDIG Service
