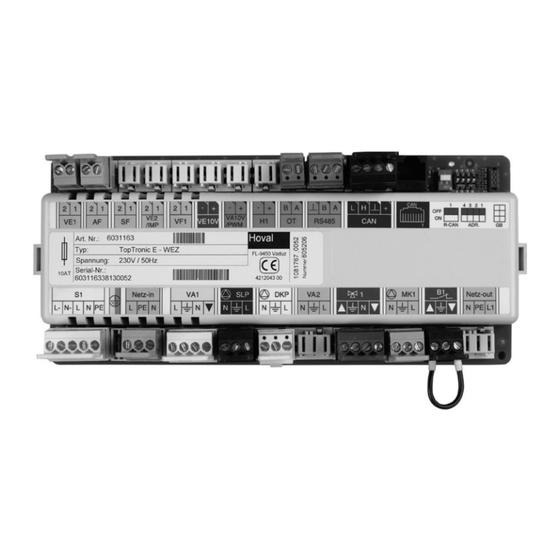

Hoval TopTronic E Inbetriebnahmeanweisungen
Vorschau ausblenden
Andere Handbücher für TopTronic E:
- Inbetriebnahmeanleitung (20 Seiten) ,
- Bedienungsanweisung & produktbeschreibung (16 Seiten) ,
- Kurzbedienungsanleitung (16 Seiten)
Inhaltsverzeichnis
Technische Information
Inbetriebnahmeanleitung
TopTronic
®
Hoval Produkte dürfen nur von Fachleuten auf-
gestellt
und
in
Betrieb
Diese Anleitung ist für den Fachmann bestimmt. Elek-
trische Installationen dürfen nur vom Elektriker ausge-
führt werden.
Änderungen vorbehalten
E BasisModul Wärmeerzeuger
TopTronic
genommen
werden.
|
4 212 601 / 01 - 02/15
TopTronic
E BedienModul
®
E BasisModul WEZ
®
DE
Inhaltsverzeichnis
Verwandte Anleitungen für Hoval TopTronic E
Inhaltszusammenfassung für Hoval TopTronic E

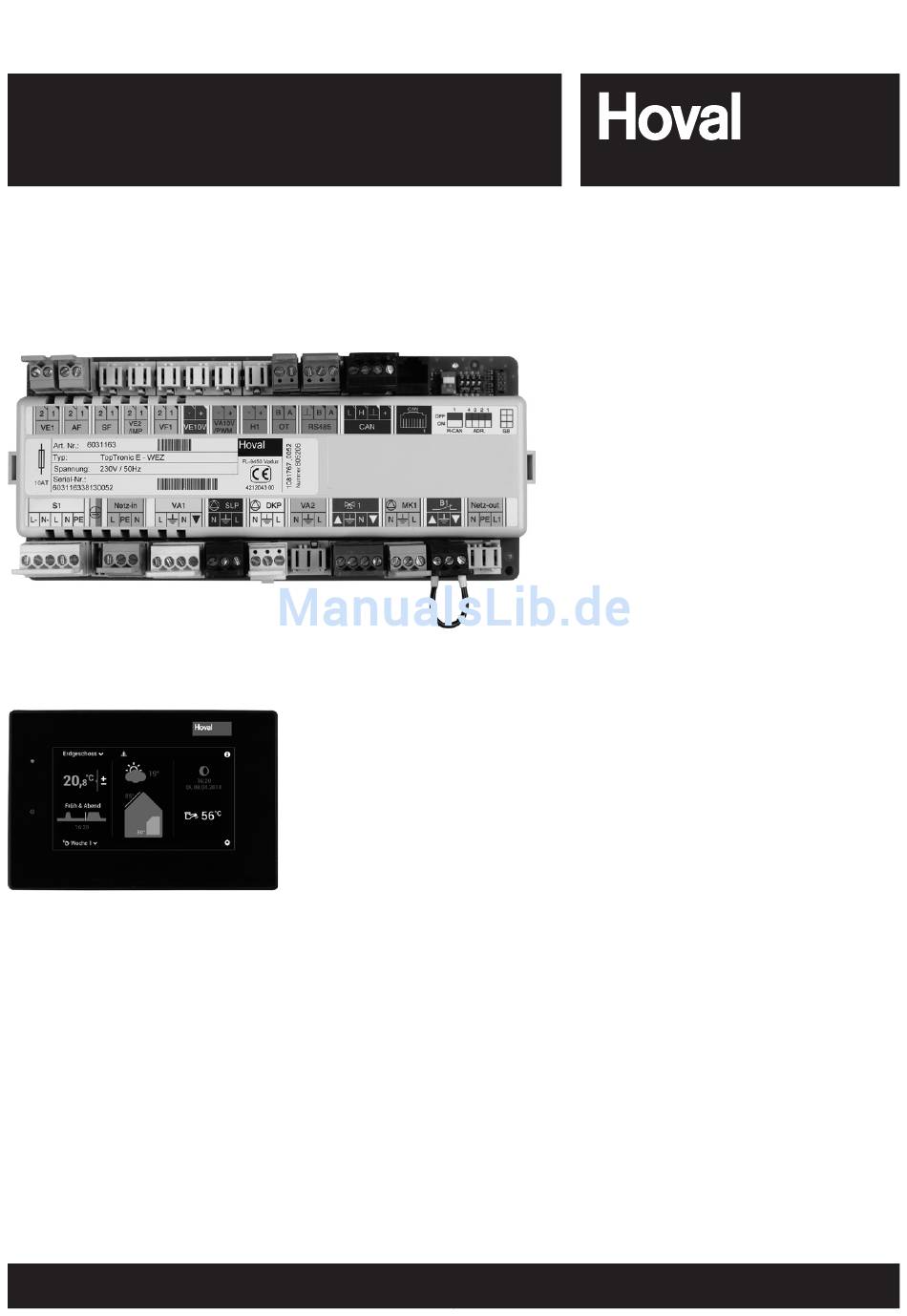

- Seite 1 E BasisModul Wärmeerzeuger ® TopTronic E BasisModul WEZ ® TopTronic E BedienModul ® Hoval Produkte dürfen nur von Fachleuten auf- gestellt Betrieb genommen werden. Diese Anleitung ist für den Fachmann bestimmt. Elek- trische Installationen dürfen nur vom Elektriker ausge- führt werden.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Busabschlusswiderstände ........................3 Adressierung der Basis-/ReglerModule (DIP-Schalter) ................. 3 Inbetriebnahmeassistent ........................5 Konfiguration des Bussystems ............................5 3.1.1 Adressierung BedienModule .............................5 3.1.2 Geräte am Bus ..................................7 3.1.3 Allgemeine Parametrierung ...............................7 3.1.3.1 Erklärung des Bildschirms ................................7 3.1.3.2 Vorgehensweise Einstellung Parameter ............................7 3.1.4 Übersicht Hydraulikapplikationen WEZ ..........................9 3.1.5... -
Seite 3: Busabschlusswiderstände
Werden die Komponenten des Bussystems Einschalten möglich) ausschliesslich im Wärmeerzeuger verbaut ist das Aktivieren der Busabschlusswider- Die Adressierung der BedienModule wie auch die Konfi- © Hoval / Nov-14 Regelsystem TopTronic ® stände nicht notwendig! guration der gesamten Anlage erfolgt über den Inbetrieb- nahmeassistenten. - Seite 4 ADRESSIERUNG Alle BasisModule (WEZ, FW, etc.) werden mit der Adresse 1 ausgeliefert! Bild 05 Adressierungstabelle: DIP-Schalter Adr. Werkeinstellung DIP-Schalter Adr. Werkeinstellung 4 3 2 1 4 3 2 1 TTE-WEZ / TTE-FW TTE-HK/WW (TTE-WEZ Nr. 1) 4 3 2 1 4 3 2 1 TTE-WEZ (TTE-WEZ Nr.
-
Seite 5: Inbetriebnahmeassistent
Bild 09 Hierzu ist die Kundendiensttechniker-Anleitung heranzu- ziehen! Geben Sie nachfolgend den Code des jeweiligen User- levels ein (bei Fragen kontaktieren Sie bitte den Hoval- Die Inbetriebnahme ist immer an dem im Wär- Kundendienst). meerzeuger verbauten BedienModul zu star- ten! -
Seite 6: Zuordnungstabelle
INBETRIEBNAHMEASSISTENT Zuordnungstabelle: Bild 12 BM … Bedienmodul Nach der Adressierung des BedienModuls am Wärmeer- zeuger werden alle Geräte am Bussystem angezeigt. Andere am Bussystem vorhandene Raum-/BedienModule werden erst nach deren Konfiguration angezeigt. 4 212 601 / 01... -
Seite 7: Geräte Am Bus
Anschlussschema) - Stellung der Abschlusswiderstände (Kundendienst- techniker-Anleitung) - ACHTUNG: ModulErweiterungen werden nicht am Hoval-CAN-Bus angeschlossen und werden des- halb hier nicht angezeigt Sind alle Basis-/ReglerModule am Bussystem verfügbar, werden diese im nächsten Schritt konfiguriert. Dazu wird an jedem Modul die Hydraulik- und Funktions- applikation eingestellt. - Seite 8 INBETRIEBNAHMEASSISTENT Die wichtigsten Hydraulikapplikationen bei den Regler- Modulen PS und SOL finden sie in den entsprechenden Inbetriebnahmeanleitungen. Erklärung der Funktionsapplikation: Im Nor- malfall ist keine Einstellung der Funktionsap- plikationen erforderlich, da meist die korrekte Funktionsapplikation mit der Auswahl der Hy- draulikapplikation vorgewählt wird.
-
Seite 9: Übersicht Hydraulikapplikationen Wez
INBETRIEBNAHMEASSISTENT 3.1.4 Übersicht Hydraulikapplikationen WEZ Realisierbare Funktionen TopTronic E BasisModul Wärmeerzeuger ® TTE- TTE- TTE- TTE- V F 1 D K P S L P M K 1 S L P Dies Dies Dies Dies unerlaubter Weg! unerlaubter Weg! unerlaubter Weg! unerlaubter Weg! Gehen einen... - Seite 10 INBETRIEBNAHMEASSISTENT TTE- TTE- V F 1 V F 1 M K 1 S L P M K 1 S L P Dies Dies Dies Dies unerlaubter Weg! unerlaubter Weg! unerlaubter Weg! unerlaubter Weg! Gehen einen Gehen einen Gehen einen Gehen einen Schritt zurück oder Schritt zurück oder...
- Seite 11 INBETRIEBNAHMEASSISTENT TTE- TTE- V F 1 D K P M K 1 S L P Dies unerlaubter Weg! Gehen einen Schritt zurück oder löschen Sie dieses Shape! haben Möglichkeit neues Shape nehmen!!! hovhovalhovalhova lhovalhovalhovalho valhovalho ovalhoval lhovalhov Weitere Hydrauliken sind der Kundendiensttechniker- Anleitung zu entnehmen.
-
Seite 12: Übersicht Funktionsapplikationen
INBETRIEBNAHMEASSISTENT 3.1.5 Übersicht Funktionsapplikationen Funktion Allg. Standard Standard + Standard + Standard AVR - nur ohne AF1 Pumpe Zusatz- WEZ nicht WEZ 1-stu- WEZ 1-stu- WEZ FSK WEZ FSK mit aktiv fig ohne HP fig mit HP ohne HP HP (WF=VE2, (ST1=VA1, (ST1=VA1, (WF=VE2,... -
Seite 13: Parametrierung Der Einzelnen Geräte Am Bussystem
INBETRIEBNAHMEASSISTENT Parametrierung der einzelnen Geräte am Bussystem Nach den grundlegenden Einstellungen aller Funktionen unter „Allgemein“ werden in den weiteren Funktionsgrup- pen («Wärmeerzeuger», «Heizkreise», «Warmwasser» etc.) die wichtigsten Parameter aufgelistet (1, Bild 17). Die Parameter sind eingegliedert in die jeweilige Funk- tionsgruppe und Funktion mit der Angabe auf welchem Modul (Adresse) die Funktion liegt (siehe 2, Bild 17). - Seite 14 INBETRIEBNAHMEASSISTENT Wenn die Konfiguration der Anlage erfolgreich abge- schlossen wurde, starten Sie an jedem RaumbedienMo- dul die „Konfiguration RaumbedienModul“. Bild 23 4 212 601 / 01...
-
Seite 15: Konfiguration Des Bedienmoduls
INBETRIEBNAHMEASSISTENT Konfiguration des BedienModuls Adressierung RaumbedienModule Einstellungsbeispiel: RaumbedienModul für den 2.Heizkreis 1: Inbetriebnahmeassistent aufrufen 2: Adress-Nr. BedienModul eingeben 3: RegelModul Type auswählen und bestätigen BM … BedienModul RBM .. RaumbedienModul 4 212 601 / 01... -
Seite 16: Information
INFORMATION Information Für einen schnellen Überblick über die Anlage dient der Info-Screen (1, Bild 24) - auch zugänglich über den Homescreen «rechts oben». Bild 26 Zustand Heizkreisregelung: 0 = Abgeschaltet 1 = Normal Heizbetrieb 2 = Komfort Heizbetrieb 3 = Spar Heizbetrieb Bild 24 4 = Frostbetrieb 5 = Zwangsabnahme (bei Zwang >... -
Seite 17: Störungen
STÖRUNGEN Störungen Cod. Beschreibung Cod. Beschreibung Busunterbruch zum Automaten Speicherfühler unten Busstörung Wärmeerzeuger 2 Speicherfühler oben Busstörung Wärmeerzeuger 3 Kollektorfühler 2 Busstörung Wärmeerzeuger 4 Kollektorvorlauffühler (TKV) Busstörung Wärmeerzeuger 5 Kollektorrücklauffühler (TKR) Busstörung Wärmeerzeuger 6 Volumenstrom Busstörung Wärmeerzeuger 7 Zusatz-Speicherfühler Oben (best. WW-Speicher) Busstörung Wärmeerzeuger 8 Plattenwärmetauscherfühler (dezentrale Beladung) Busstörung Fernbedienung... - Seite 18 STÖRUNGEN Aussenfühler (AF) Speicher 2 & 3 haben die gleiche Priorität Heizkreis Vorlauffühler (VFx) Speicher 2 & 4 haben die gleiche Priorität Anlagevorlauf- od. Pufferfühler (AVF/PF) Kollektorfühler (TKO) Speicher 3 & 4 haben die gleiche Priorität Ausschaltschwelle Nachladung >= Puffer Abschaltfühler (PF2) (Einschaltschwelle Nachladung –...
-
Seite 19: Hinweise Zum Elektrischen Anschluss
HINWEISE ZUM ELEKTRISCHEN ANSCHLUSS Hinweise zum elektrischen Anschluss WARNUNG Achten Sie darauf, dass vor Beginn der Verdrahtungsarbeiten alle Leitungen span- nungsfrei sind. Die Anschlüsse Netzspannung auf der linken Seite wie auch die gesamte untere Stecker- leiste ist bzw. könnte mit 230 Volt belastet sein. - Seite 20 Verantwortung für Energie und Umwelt...
