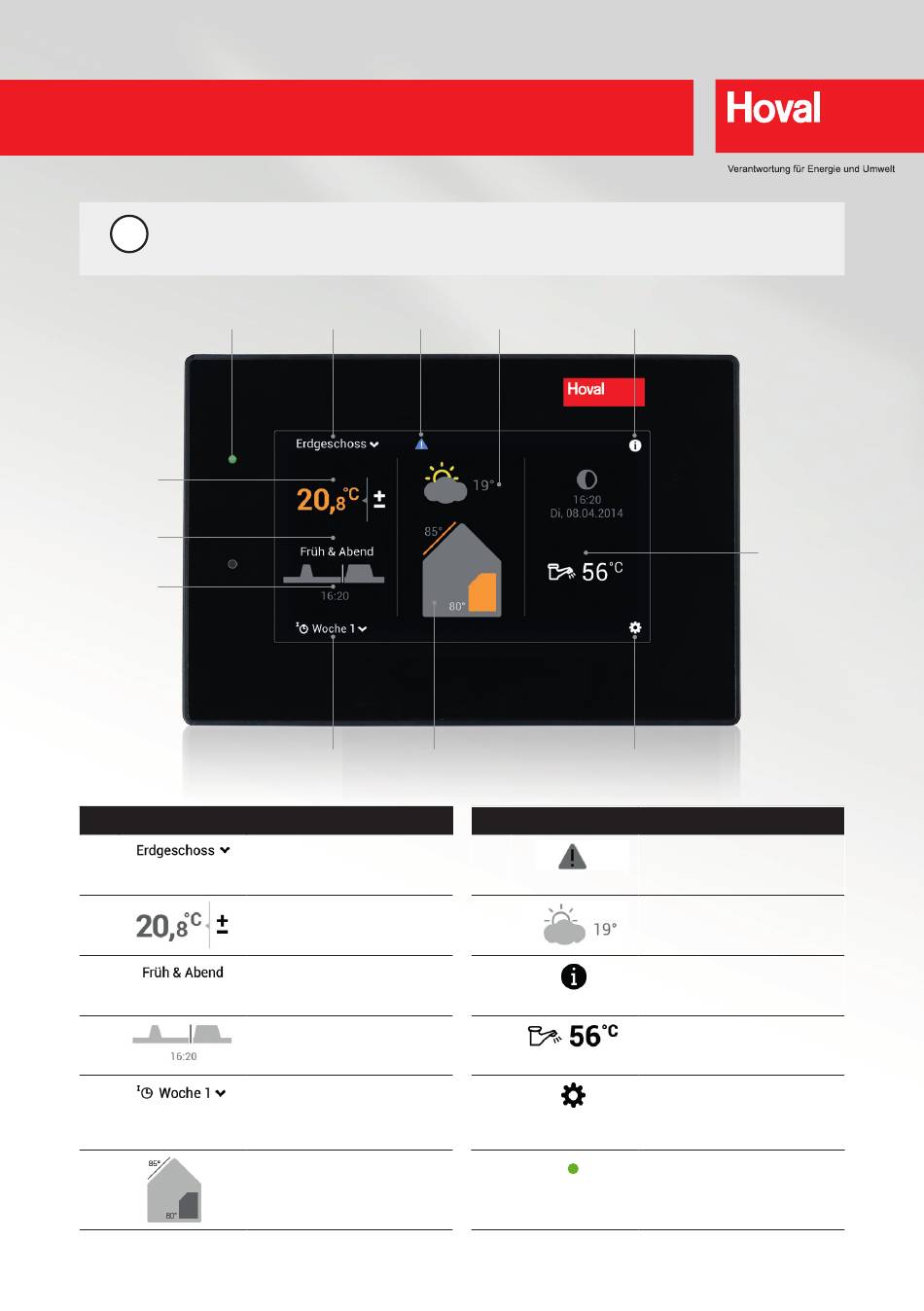

Kurzbedienungsanleitung
BedienModul TopTronic
E
®
Bedienelemente / Schaltflächen werden bei schwarzem Hintergrund in der Farbe weiss,
i
bei weissem Hintergrund schwarz dargestellt. Anzeigeelemente hingegen sind farbig ge-
kennzeichnet.
12
2
3
4
Pos. Symbol
Bezeichnung / Funktion
1
Heizkreis
Auswahl Heizkreis - falls mehrere
vorhanden
2
Raumtemperatur (akt.)
Einstellen der gewünschten Raumtem-
peratur (siehe Seite 2)
3
Aktives Tagesprogramm
Selektierung Tagesprogramm bzgl.
Raumtemperatur (siehe Seite 2 u. 3)
4
Schaltzyklus
Anzeige der aktuellen Heizzeiten. Ein-
stellen über Hauptmenü (Seite 3)
5
Basisprogramm
Wahl des Betriebsmodus
(Standby, Urlaub bis..., Konstant, Spar-
betrieb, usw. - siehe Seite 2 u. 3)
6
Information
Wärmeerzeuger
Anzeigeelement - keine Bedienung
4 213 329 / 00
1
7
8
5
6
Pos. Symbol
7
8
9
10
11
12
9
10
11
Bezeichnung / Funktion
Störmeldung-Symbol
Aktueller Betriebsstaus und Anwahl zur
Störmeldung-Ansicht
Aussentemperatur
(nur mit Aussenfühler)
Anzeigeelement - keine Bedienung
Informationsbereich
Abrufen von Infos bezgl. Wärmeerzeu-
ger, Warmwasser u. Heizkreis
Warmwasser (akt.)
Regulierung der Warmwassertempera-
tur / Anwahl WW-Tagesprogramm
Hauptmenü
Menü-Übersicht und Bearbeitung aller
Funktionen (siehe Seite 4)
LED-Betriebstatus
Anzeigeelement - keine Bedienung
1
