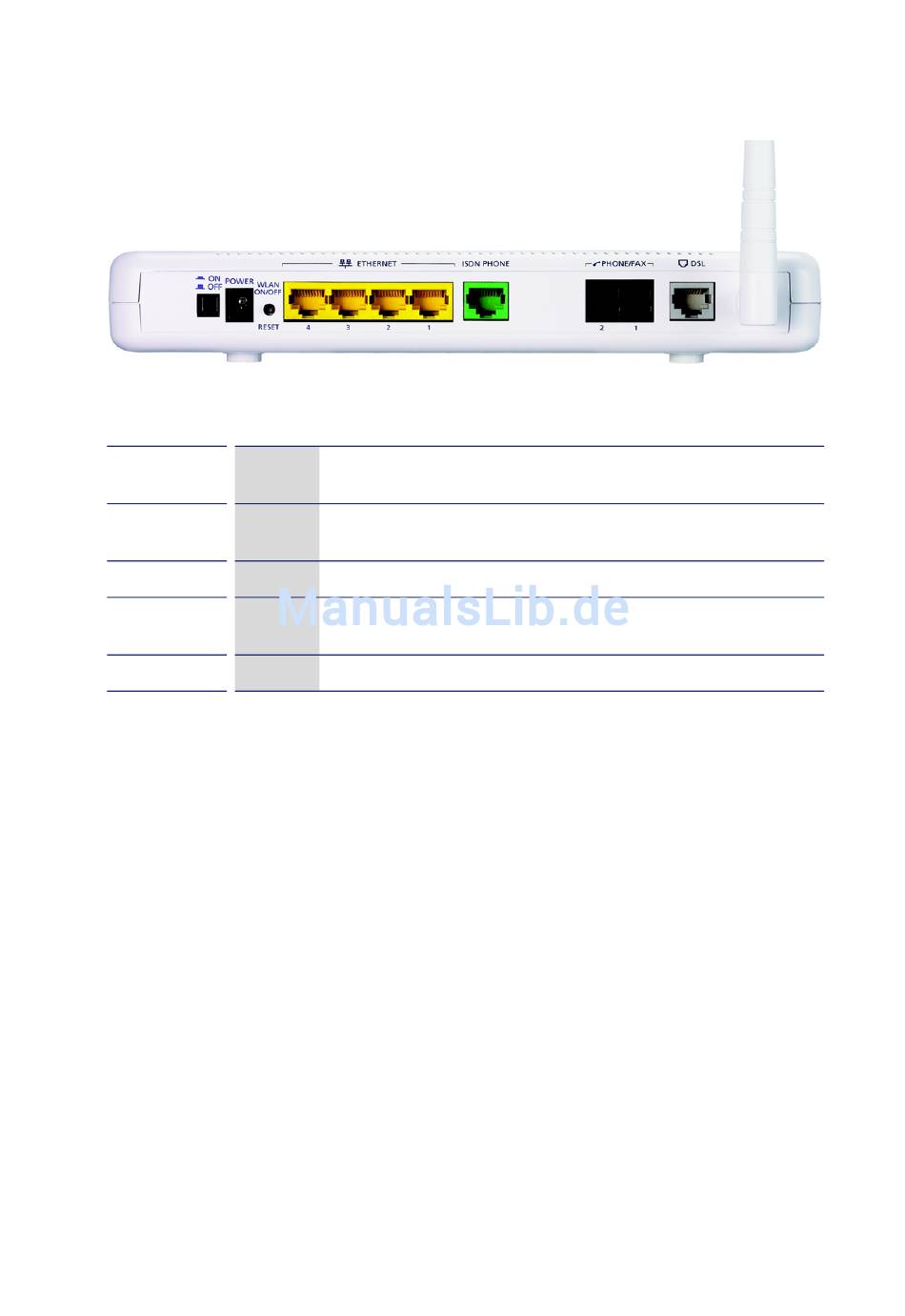

2.1.2 O ² DSL Router Premium
Anschlussbe- Farbe
schriftung
Power Schwarz
Ethernet (1~4) Gelb
ISDN Phone Grün
Phone/Fax Schwarz
DSL Grau
Besondere Hinweise zu den Anschlüssen
• Power-Anschluss
Achtung! Schließen Sie ausschließlich das mitgelieferte Netzteil an. Beachten
Sie unbedingt die Sicherheitshinweise zum Umgang mit dem Netzteil auf
Seite 56.
• Ethernet-Anschlüsse
Verwenden Sie für den Anschluss von Computern und Netzwerkgeräten Twi-
sted-Pair-Ethernet-Kabel der Kategorie 5 mit Längen von maximal 100 m.
•

ISDN-Phone-Anschluss

Der ISDN-Phone-Anschluss bietet keine vollständige ISDN-S0-Bus-Funktiona-
lität. Eine vollständige Übersicht der unterstützten Funktionen finden Sie im
Benutzerhandbuch zu O ² DSL.
Beschreibung
Verbinden Sie diesen Anschluss mit dem mitgelieferten Netzteil
und einer geeigneten Steckdose.
Netzwerkanschlüsse für bis zu vier Computer und Netzwerkgerä-
te (z.B. externe Netzwerkverteiler/Switches).
Anschluss für ein ISDN-Endgerät (Telefon oder Telefonanlage).
Anschlüsse für bis zu zwei analoge Telefone oder ein Telefon
und ein Faxgerät.
Verbinden Sie diesen Anschluss mit Ihrer Telefonsteckdose.
Hardware
9
