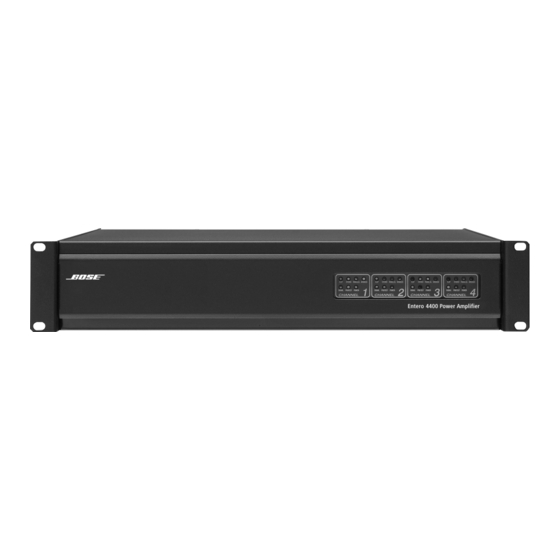

- Seite 1 Bose eNTeRo 8100/4250/4500/4700 multi-channel power amplifier ® ® Installation & operations manual Installationsvejledning Installationsanleitung Guía del instalador Manuel de l’installateur Guida all’installazione Installatiehandleiding Installationshandbok...
- Seite 2 The manufacturer reserves specification privileges. Information in this manual is subject to change without prior notice or obligation. Der Hersteller behält sich das Recht vor, Änderungen im Sinne des technischen Fortschritts durchzuführen, die u.U. noch nicht in dieser Bedienungsanleitung berücksichtigt wurden.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Wichtige Sicherheitshinweise 2. Konformitätserklärung 3. Warnung 4. Erste Schritte 4.1 Auspacken des Verstärkers 4.2 Installation 4.3 Vorderansicht 5. Anschlüsse auf der Rückseite 5.1 ENTERO 8100 ® 5.2 ENTERO 4250, 4500 ® 5.3 ENTERO 4700 ® 6. Lüftung und Kühlung 7. -
Seite 4: Wichtige Sicherheitshinweise
Waschbecken, Spülbecken o.ä., Feuchträume, Swimmingpool, ungeschützte Außenanlagen oder allgemein feuchte Orte). 6. Vorsicht mit Zubehör - Installieren Sie das Gerät nur so wie empfohlen von Bose Corporation. Stellen Sie das Gerät nicht auf instabilen Unterlagen, dreibeinigen Tischen, Auflagen oder Gestellen ab, da es herunterfallen, ernsthafte Personenschäden verursachen und selbst stark beschädigt werden könnte. -
Seite 5: Konformitätserklärung
2. konformitätserklärung 9. Erdung oder Polarisation - Dieses Gerät ist mit einem Netzkabel versehen, das über einen Masseleiter verfügt. Dies ist eine Sicherheitsvorrichtung. Dieser Leiter darf daher nicht stillgelegt oder das Kabel auf andere Weise verändert werden. 10. Netzkabelschutz - Netzkabel sind so zu verlegen, daß sie trittgeschützt sind und keine Gegenstände auf ihnen abgestellt werden können. -
Seite 6: Warnung
M6-Schrauben verwendet werden. Es ist zu empfehlen, alle vier Verschraubungen zu verwenden. Bei der Rackmontage ist eine rückseitige Befestigung an den entsprechenden Befestigungspunkten empfehlenswert, um eine Verwindung des Gehäuses zu verhindern. 4.3 Vorderansicht BOSE ENTERO 8100: ® ® BOSE... -
Seite 7: Anschlüsse Auf Der Rückseite
1 Netzanschluss 11 XLR / TRS Kombinations-Eingangsbuchsen Kanal 3 und 4 2 Netzschalter 12 Phoenix-Ausgangssteckverbinder Kanal 1 bis 4 3 Netzsicherung Stromversorgung 1 (und Kanal 5 bis 8, ENTERO 8100) ® 4 Netzsicherung Stromversorgung 2 13 Pegelregler Kanal 1 bis 4... -
