Technische Daten:

Stromversorgung: über externes Netzteil 7-15 Volt AC oder 9-20 Volt DC, ca.300 mA, maximale Strom-
aufnahme des Switchers ca. 150 mA bei aktivierten Schaltschleifen; Phantomspeisung für
ENGL MIDI-Fußleiste Z-12 über MIDI-IN Buchse schaltbar, Belegung siehe Schema unten.
System: Controller AT89C51 mit internen 4k Flashspeicher für Software (protected),
12MHz Systemtakt; Daten-Speicher: serielles EE-Prom => keine Akku-Pufferung erforderlich.
Schalteingänge: 6 voneinander getrennte Schaltschleifen mit einer Kontaktbelastung von je max. 10 Watt
Schaltstrom max. 0,5 Ampere Schaltspannung max. 60 Volt per Schleife;
Abmessungen: (LxHxT) ca.18 x 3,5 x 11 cm, kann in 1 HE 19" Rack integriert werden.
Gewicht: ca. 0,7 kg

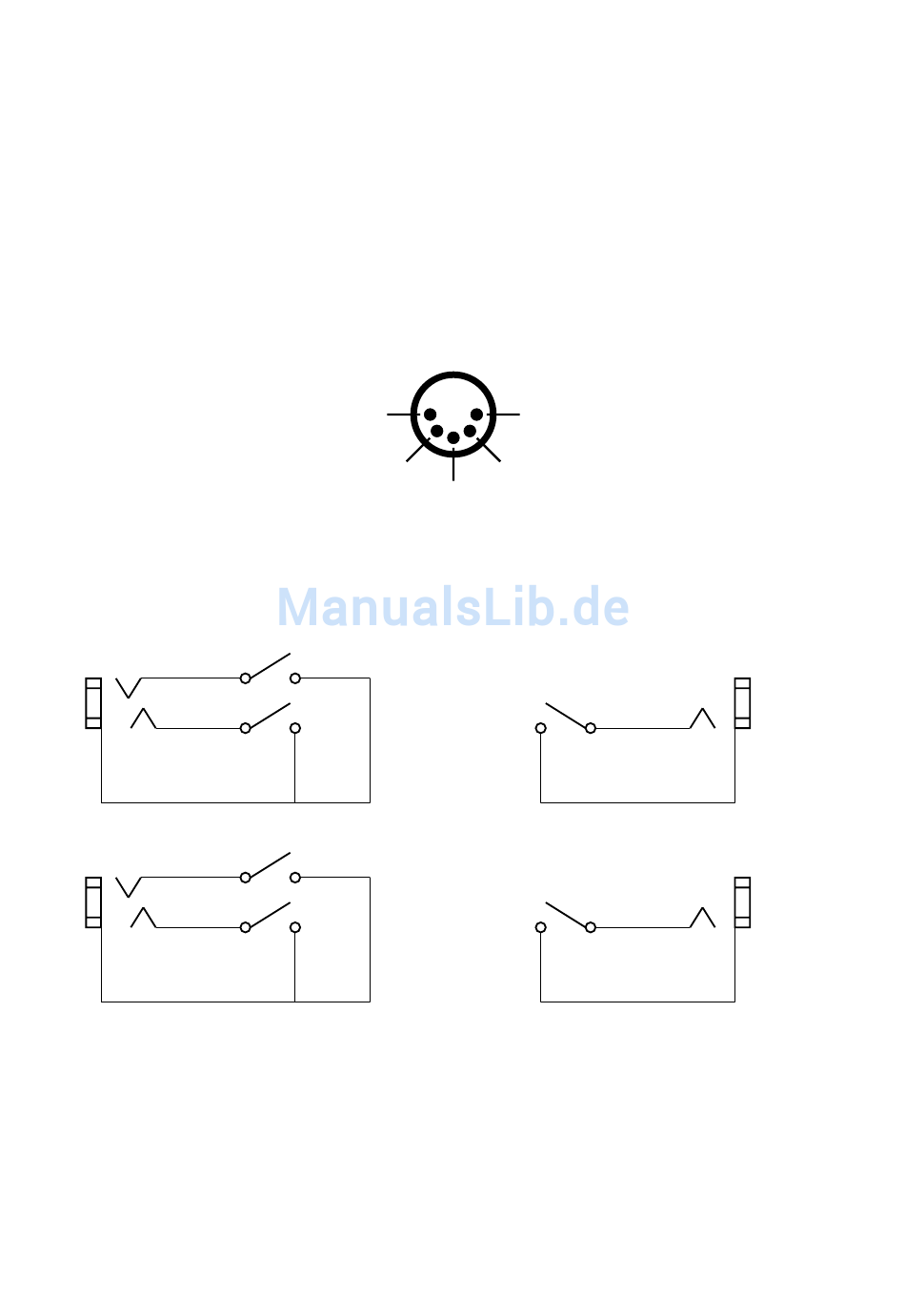

Belegung der MIDI INPUT Buchse
Schematik der Schaltschleifen:
LOOP
1 & 2
(14)
LOOP
3 & 4
(13)
T e c h n i s c h e Ä n d e r u n g e n o h n e V o r a n k ü n d i g u n g v o r b e h a l t e n .
:
Pin 3 - nicht belegt
Pin 5 - MIDI-Leitung
Stromversorgung
SWITCH 2
SWITCH 1
SWITCH 4
SWITCH 3
ENGL Gerätebau GmbH, Germany;
Internet: www.engl-amps.com
Text, Entwurf, Grafiken und Layout: Horst Langer
Pin 1 - Stromversorgung
Pin 4 - MIDI-Leitung
Pin 2 -
SWITCH 5
SWITCH 6
LOOP 5 (14)
LOOP 6 (15)
