- Seite 1 MIDI SWITCHER Z-11 Bedienungsanleitung Bitte die Bedienungsanleitung vor Inbetriebnahme sorgfältig lesen!

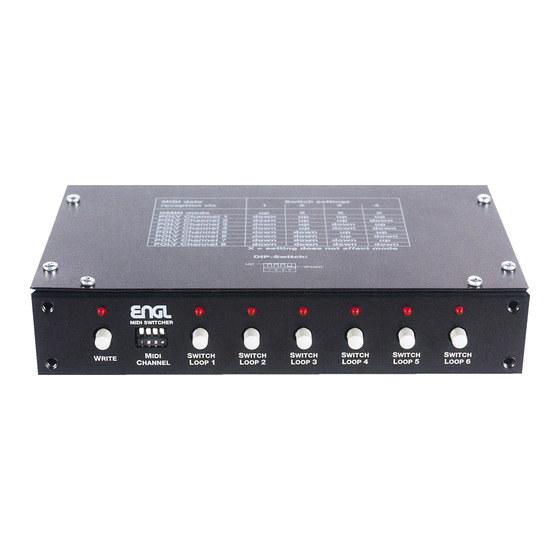

- Seite 2 MIDI SWITCHER Z-11 wird zur MIDI-Steuerung von bestimmten Schaltvorgängen an Verstärkern (z.B. "Ritchie Blackmore Signature", "Thunder 50", "Screamer", 19" Rack-Vorstufe E530 oder E840) verwendet. Der Switcher lässt sich in der Regel für alle Geräte anwenden, bei denen die Schaltvorgänge wie zum Beispiel der Kanalwechsel, üblicherweise mit konventionellen Fußschaltern an Klinkenbuchsen umgeschaltet werden.
-
Seite 3: Midi Channel
C) schnelles Blinken nach dem Anwählen eines MIDI-Programmplatzes: MIDI-Programmplatz wurde auf einem MIDI-Kanal gesendet, der nicht am Switcher eingestellt ist (siehe unter Punkt 2: MIDI-Channel) und daher schaltet der Switcher nicht auf den entsprechenden Programmplatz um. Sobald wieder ein MIDI-Programmplatz auf dem am Switcher eingestellten MIDI-Kanal empfangen wird, erlischt die LED und der Switcher schaltet auf den entsprechenden Programmplatz. -
Seite 4: Power Supply
160 mA Strom aufnehmen, um das Netzteil nicht zu überlasten. (ENGL MIDI Footcontroller liegt darunter) Wird eine andere MIDI Fußleiste über den Switcher mit Strom gespeißt, die wesentlich mehr als 160 mA Strom aufnimmt, so muß ein Netzteil verwendet werden, daß... -
Seite 5: Verbindungen Herstellen
über die zwei Schalt-Funktionen abgerufen werden können, grundsätzlich mit den Stereo-Schalteingängen des Switchers mit Hilfe von Stereo-Klinkenkabeln verbinden. 3.Eine MIDI-Fußleiste (z.B. ENGL MIDI Footcontroller Z-12) oder einen anderen MIDI-Sender über ein Diodenkabel mit der MIDI IN-Buchse (10) verbinden; weitere MIDI-Geräte (z.B. Effektgeräte etc.) werden über ein MIDI-Kabel mit der MIDI-THRU-Buchse verbunden. -
Seite 6: Technische Daten
Stromversorgung: über externes Netzteil 7-15 Volt AC oder 9-20 Volt DC, ca.300 mA, maximale Strom- aufnahme des Switchers ca. 150 mA bei aktivierten Schaltschleifen; Phantomspeisung für ENGL MIDI-Fußleiste Z-12 über MIDI-IN Buchse schaltbar, Belegung siehe Schema unten. System: Controller AT89C51 mit internen 4k Flashspeicher für Software (protected), 12MHz Systemtakt;...
