C) schnelles Blinken nach dem Anwählen eines MIDI-Programmplatzes: MIDI-Programmplatz wurde
auf einem MIDI-Kanal gesendet, der nicht am Switcher eingestellt ist (siehe unter Punkt 2: MIDI-Channel)
und daher schaltet der Switcher nicht auf den entsprechenden Programmplatz um. Sobald wieder ein
MIDI-Programmplatz auf dem am Switcher eingestellten MIDI-Kanal empfangen wird, erlischt die LED
und der Switcher schaltet auf den entsprechenden Programmplatz.
D) kurzes Aufblinken während oder kurz nach Betätigung des WRITE-Tasters: Die Abspeicherung der
Einstellungen aller Schaltschleifen auf dem angewählten MIDI-Programmplatz ist erfolgt.
E) statisches Leuchten bei Betätigung des WRITE-Tasters: Es wurde noch kein MIDI-Programmplatz
nach dem Einschalten des Switchers angewählt, daher kann nicht abspeichert werden oder aber
die Abspeicherung kann nicht erfolgen, weil der MIDI-Kanal des Senders nicht mit dem am Switcher
eingestellten Kanal übereinstimmt (Write Taste wird im Fall C betätigt) .

2 MIDI CHANNEL

mit diesen Kodier-Schiebeschaltern lassen sich die MIDI- Empfangskanäle OMNI oder
POLY 1 bis 8 einstellen, auf dem der Switcher die Programmwechseldaten empfangen soll.

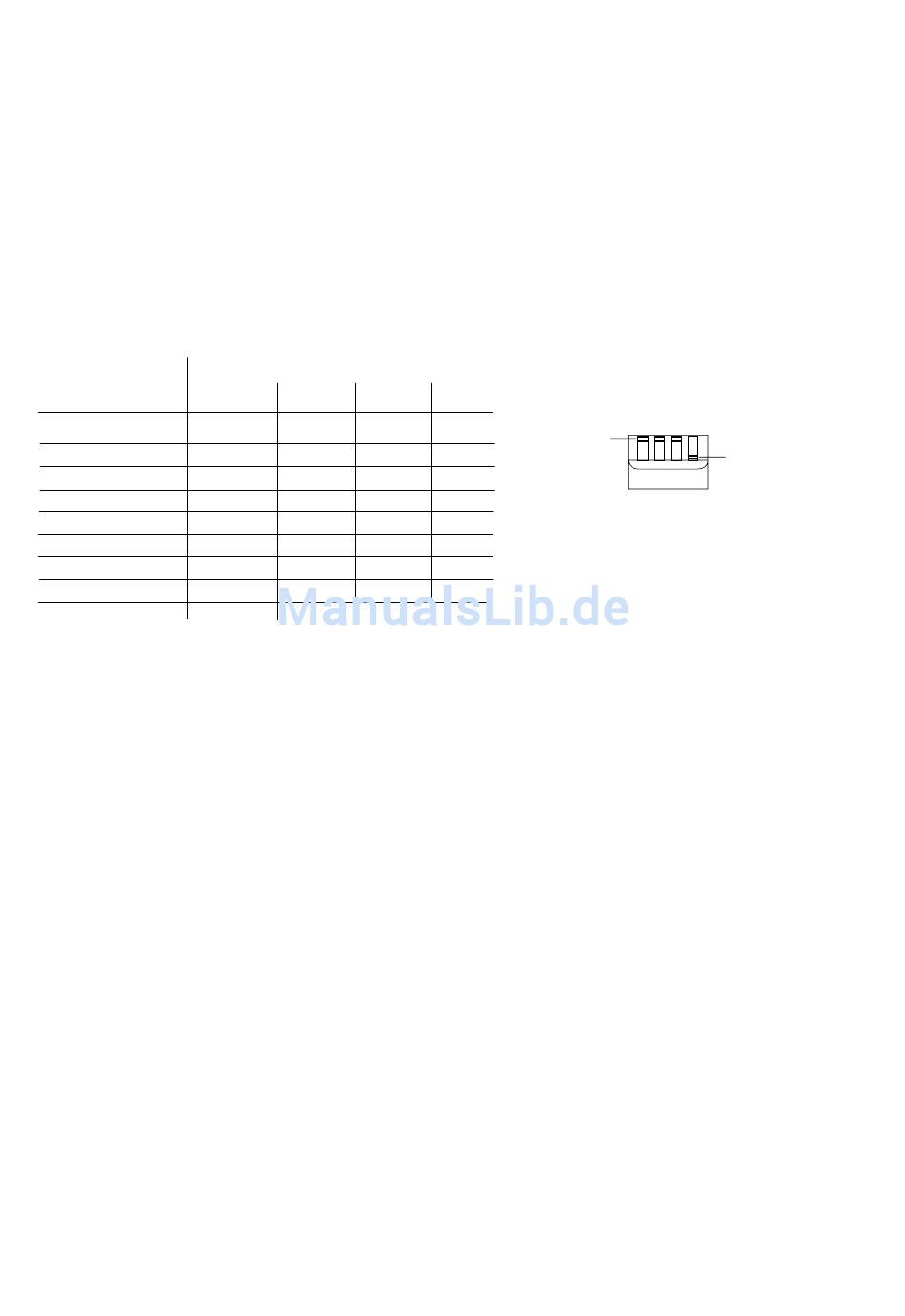

Die Tabelle unten zeigt die Einstellungen der Schiebeschalter für die entsprechenden
Kanäle. Die selbe Tabelle ist auch auf der Oberseite des Switchers aufgedruckt.
Empfang der
MIDI-Daten auf
OMNI-Mode
POLY Kanal 1
POLY Kanal 2
POLY Kanal 3
POLY Kanal 4
POLY Kanal 5
POLY Kanal 6
POLY Kanal 7
POLY Kanal 8
3 SWITCH 1
Mit diesem Taster wird der Zustand von Schaltschleife 1 eingestellt. Die Kontakte dieser
Schaltschleife liegen an der Stereo-Klinkenbuchse (12). Die rote LED über dem Taster zeigt
deren Zustand: LED aus => offene Schaltschleife 1, Funktion* 1 passiv;
LED leuchtet => Schaltschleife 1 ist geschlossen, Funktion* 1 ist aktiv.
4 SWITCH 2
Mit diesem Taster wird der Zustand von Schaltschleife 2 eingestellt. Die Kontakte dieser
Schaltschleife liegen an der Stereo-Klinkenbuchse (12). Die rote LED über dem Taster zeigt
deren Zustand: LED aus => offene Schaltschleife 2, Funktion* 2 passiv;
LED leuchtet => Schaltschleife 2 ist geschlossen, Funktion* 2 ist aktiv.
5 SWITCH 3
Mit diesem Taster wird der Zustand von Schaltschleife 3 eingestellt. Die Kontakte dieser
Schaltschleife liegen an der Stereo-Klinkenbuchse (13). Die rote LED über dem Taster zeigt
deren Zustand: LED aus => offene Schaltschleife 3, Funktion* 3 passiv;
LED leuchtet => Schaltschleife 3 ist geschlossen, Funktion* 3 ist aktiv.
6 SWITCH 4
Mit diesem Taster wird der Zustand von Schaltschleife 4 eingestellt. Die Kontakte dieser
Schaltschleife liegen an der Stereo-Klinkenbuchse (13). Die rote LED über dem Taster zeigt
deren Zustand: LED aus => offene Schaltschleife 4, Funktion* 4 passiv;
LED leuchtet => Schaltschleife 4 ist geschlossen, Funktion* 4 ist aktiv.
7 SWITCH 5
Mit diesem Taster wird der Zustand von Schaltschleife 5 eingestellt. Die Kontakte dieser
Schaltschleife liegen an der Mono-Klinkenbuchse (14). Die rote LED über dem Taster zeigt
deren Zustand: LED aus => offene Schaltschleife 5, Funktion* 5 passiv;
LED leuchtet => Schaltschleife 5 ist geschlossen, Funktion* 5 ist aktiv.
8 SWITCH 6
Mit diesem Taster wird der Zustand von Schaltschleife 6 eingestellt. Die Kontakte dieser
Schaltschleife liegen an der Mono-Klinkenbuchse (15). Die rote LED über dem Taster zeigt
deren Zustand: LED aus => offene Schaltschleife 6, Funktion* 6 passiv;
LED leuchtet => Schaltschleife 6 ist geschlossen, Funktion* 6 ist aktiv.
*: die Funktion am Verstärker ist hier angesprochen, die durch die Schaltschleife gesteuert wird.
In der Regel wird eine Funktion durch eine geschlossene Schaltschleife aktiviert.
Stellung der Schalter
1 2 3
oben x x
unten oben oben
unten oben oben
unten oben unten
unten oben unten
unten unten oben
unten unten oben
unten unten unten
unten unten unten
x => Stellung nicht maßgeblich
Kodier-Schiebeschalter:
4
x
oben
oben
unten
oben
unten
oben
unten
oben
unten
unten
1 2 3 4
