ANI22
Audio-Netzwerkschnittstelle
② Analoge Eingangsquellen
Analogquellen, wie beispielsweise Funkmikrofone, werden an den analogen Line-Eingang angeschlossen
③ Analoge Ausgabegeräte
Lautsprecher, Verstärker oder Aufzeichnungsgeräte werden an den analogen Line-Ausgang angeschlossen
④ Dante-fähige Geräte
Dante-Mikrofone, wie beispielsweise die Shure Microflex Advance-Decken- und Tisch-Arrays, werden an den Netzwerk-Switch angeschlossen und können
mithilfe der Dante Controller-Software geführt werden.
⑤ Steuer-CPU
Ein an das Netzwerk angeschlossener Computer greift auf die Webanwendung zu, um die Kanalpegel und die -verarbeitung zu steuern.
⑥ Netzwerk-Switch
Der Netzwerk-Switch stellt für den ANI22 Power over Ethernet (PoE) bereit, während er außerdem sämtliche weiteren Dante-fähigen Audiogeräte unterstützt.

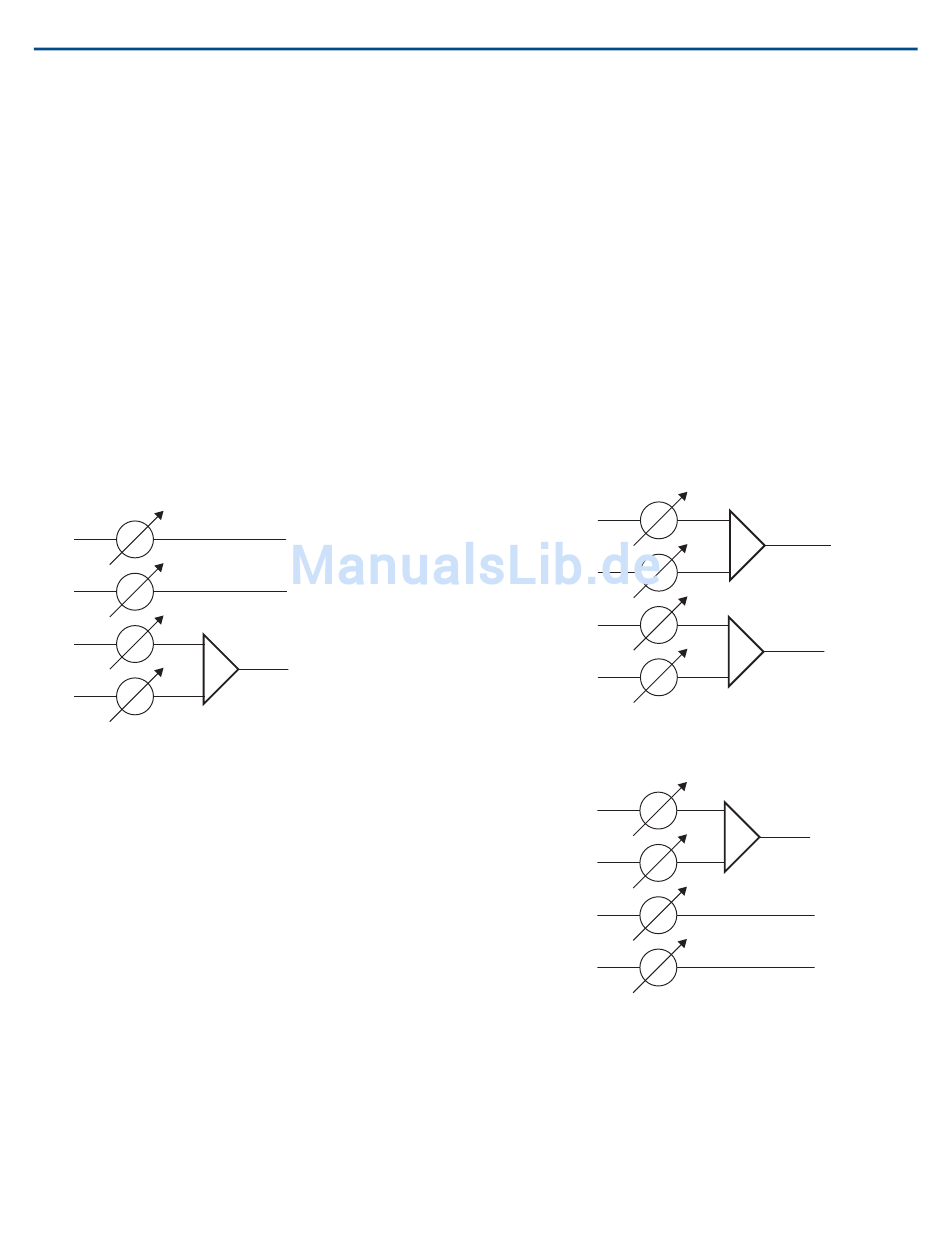

Summierung
Die Audio-Netzwerkschnittstelle bietet Kanalsummierung, um Eingangssignale zu vereinigen und diese über einen einzelnen Dante-Ausgangskanal zu senden.
Dadurch wird es möglich, alle Kanäle an ein Gerät mit einer begrenzten Anzahl von Dante™ -Empfangskanälen oder Analogeingängen zu senden. Die relativen
Kanalpegel werden nicht beeinflusst; der Mix wird im Gerät summiert und über einen einzelnen Ausgangskanal gesendet.
Hinweis: Wenn die Summierung aktiviert ist, wird ein Limiter aktiviert, um Signalüberlastung zu verhindern. Der Limiter hat keine Auswirkungen auf die Direk-
tausgänge, sondern nur auf das summierte Signal.
Zur Aktivierung eine der Summierungsoptionen in der Symbolleiste an der Oberseite des Mischpults in der Registerkarte "Channels" auswählen.
1
2
3
4
Logik-Anwendungen
Die Blocksteckereingänge bieten drei Logiksignalanschlüsse. Logiksignale werden in Ethernet-Befehlszeichenfolgen umgewandelt und von jedem Gerät (wie
etwa ein Echokompensator oder Steuerungssystem) gesendet und empfangen, das Ethernet-Befehlszeichenfolgen unterstützt.
In dieser Darstellung sind die Microflex
sendet ein Logiksignal (Schalter), um andere Audiogeräte stummzuschalten. Die Mikrofone empfangen Logiksignale (LED), damit das LED-Verhalten des
Mikrofons den Zustand des gesamten Audiosystems widerspiegelt.
2017/10/10
1
2
3 + 4
®
-Mikrofone MX392 von Shure an die Audio-Netzwerkschnittstellen angeschlossen. Die Mute-Taste an jedem Mikrofon
1
2
3
4
1
2
3
4
Shure Incorporated
1 + 2
3 + 4
1 +2
3
4
11/27
