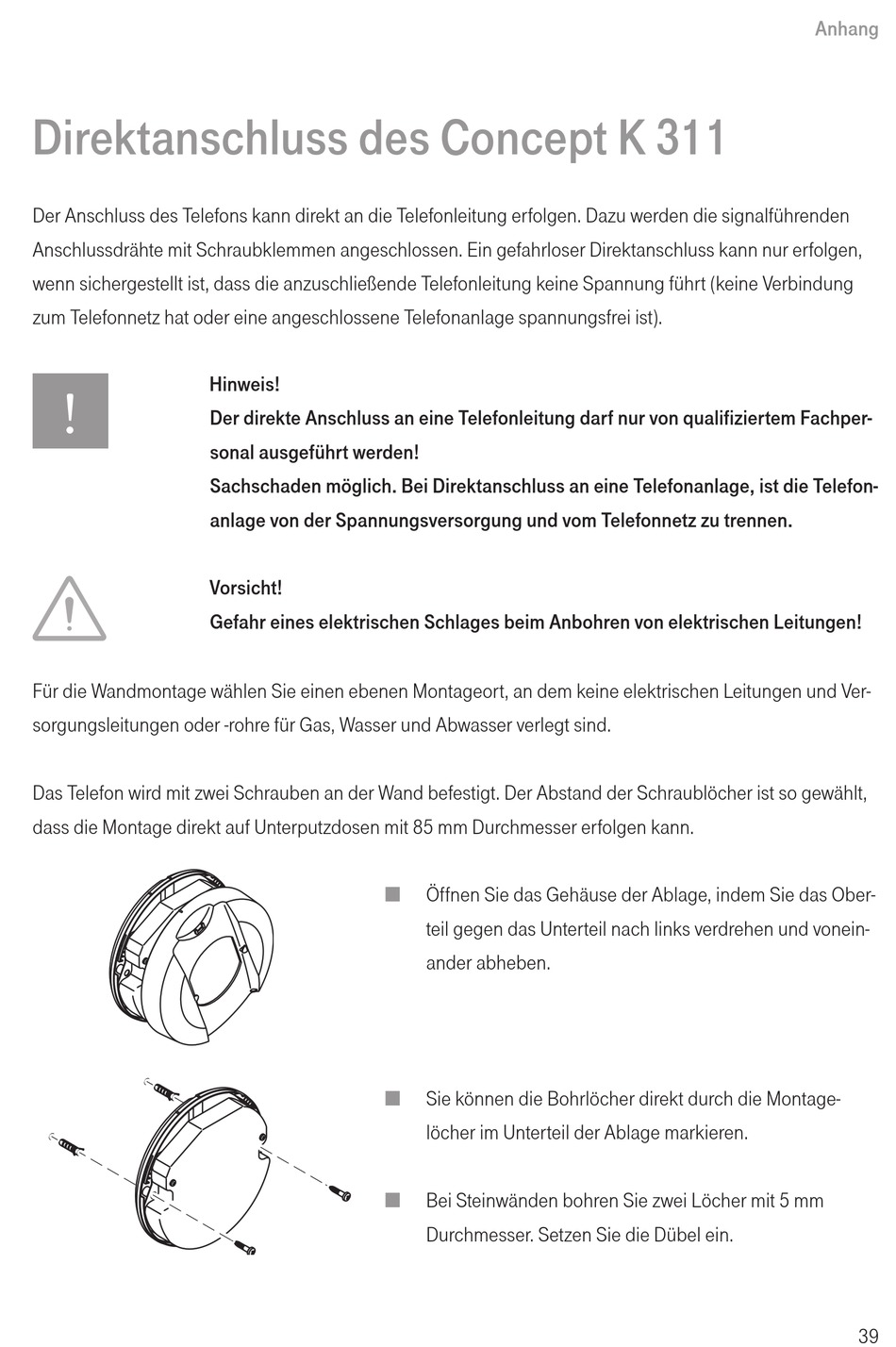

Direktanschluss des Concept K 311
Der Anschluss des Telefons kann direkt an die Telefonleitung erfolgen. Dazu werden die signalführenden
Anschlussdrähte mit Schraubklemmen angeschlossen. Ein gefahrloser Direktanschluss kann nur erfolgen,
wenn sichergestellt ist, dass die anzuschließende Telefonleitung keine Spannung führt (keine Verbindung
zum Telefonnetz hat oder eine angeschlossene Telefonanlage spannungsfrei ist).
!
Für die Wandmontage wählen Sie einen ebenen Montageort, an dem keine elektrischen Leitungen und Ver-
sorgungsleitungen oder -rohre für Gas, Wasser und Abwasser verlegt sind.
Das Telefon wird mit zwei Schrauben an der Wand befestigt. Der Abstand der Schraublöcher ist so gewählt,
dass die Montage direkt auf Unterputzdosen mit 85 mm Durchmesser erfolgen kann.
Hinweis!
Der direkte Anschluss an eine Telefonleitung darf nur von qualifiziertem Fachper-
sonal ausgeführt werden!
Sachschaden möglich. Bei Direktanschluss an eine Telefonanlage, ist die Telefon-
anlage von der Spannungsversorgung und vom Telefonnetz zu trennen.
Vorsicht!
Gefahr eines elektrischen Schlages beim Anbohren von elektrischen Leitungen!
Öffnen Sie das Gehäuse der Ablage, indem Sie das Ober-
teil gegen das Unterteil nach links verdrehen und vonein-
ander abheben.
Sie können die Bohrlöcher direkt durch die Montage-
löcher im Unterteil der Ablage markieren.
Bei Steinwänden bohren Sie zwei Löcher mit 5 mm
Durchmesser. Setzen Sie die Dübel ein.
Anhang
39
