Telefon in Betrieb nehmen

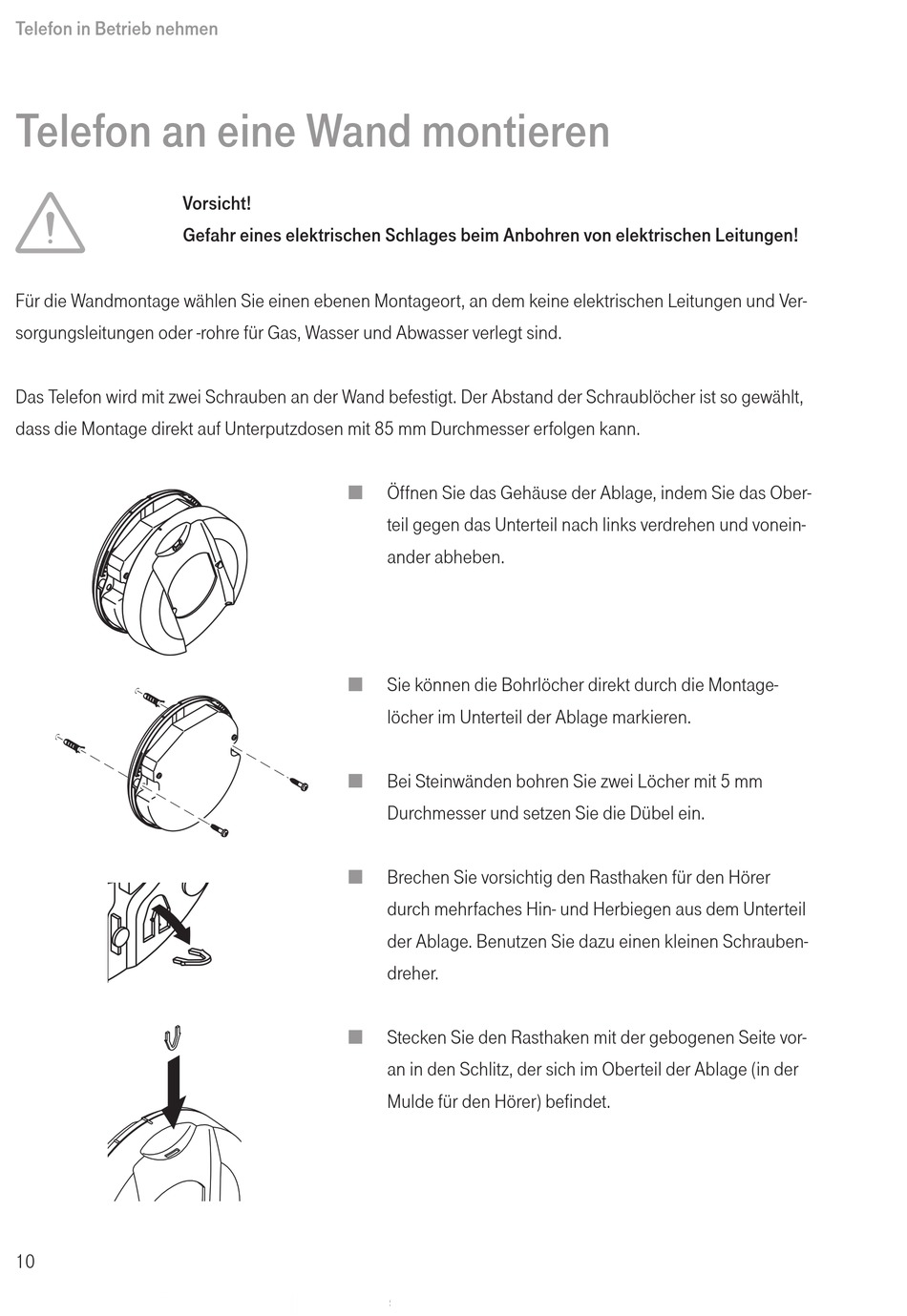

Telefon an eine Wand montieren
Für die Wandmontage wählen Sie einen ebenen Montageort, an dem keine elektrischen Leitungen und Ver-
sorgungsleitungen oder -rohre für Gas, Wasser und Abwasser verlegt sind.
Das Telefon wird mit zwei Schrauben an der Wand befestigt. Der Abstand der Schraublöcher ist so gewählt,
dass die Montage direkt auf Unterputzdosen mit 85 mm Durchmesser erfolgen kann.
10
Vorsicht!
Gefahr eines elektrischen Schlages beim Anbohren von elektrischen Leitungen!
Öffnen Sie das Gehäuse der Ablage, indem Sie das Ober-
teil gegen das Unterteil nach links verdrehen und vonein-
ander abheben.
Sie können die Bohrlöcher direkt durch die Montage-
löcher im Unterteil der Ablage markieren.
Bei Steinwänden bohren Sie zwei Löcher mit 5 mm
Durchmesser und setzen Sie die Dübel ein.
Brechen Sie vorsichtig den Rasthaken für den Hörer
durch mehrfaches Hin- und Herbiegen aus dem Unterteil
der Ablage. Benutzen Sie dazu einen kleinen Schrauben-
dreher.
Stecken Sie den Rasthaken mit der gebogenen Seite vor-
an in den Schlitz, der sich im Oberteil der Ablage (in der
Mulde für den Hörer) befindet.
