SOLARWATT MYRESERVE Kurzinstallationsanleitung Seite 9

Myreserve 800 mit Myreserve extension
ACHTung
Im Auslieferzustand sind die Klemmstellen für die MyReserve Extension-Anschlüsse BAT+ und BAT- ge-
brückt. Vor der Verkabelung muss die Kabelbrücke entfernt werden.
Batteriekabel MyReserve Extension
(Variante MyReserve Extension 2.2)
schwarz
rot
orange/weiß
orange/braun
gelb/grün
stanD: 11/2016 | Kurzinstallationsanleitung | az-tM-PMe-0697 | rev. 011 | Änderungen vorbehalten | © 2016 solarwatt gmbH | seite 9
BAT-
BAT+
R
T
PE

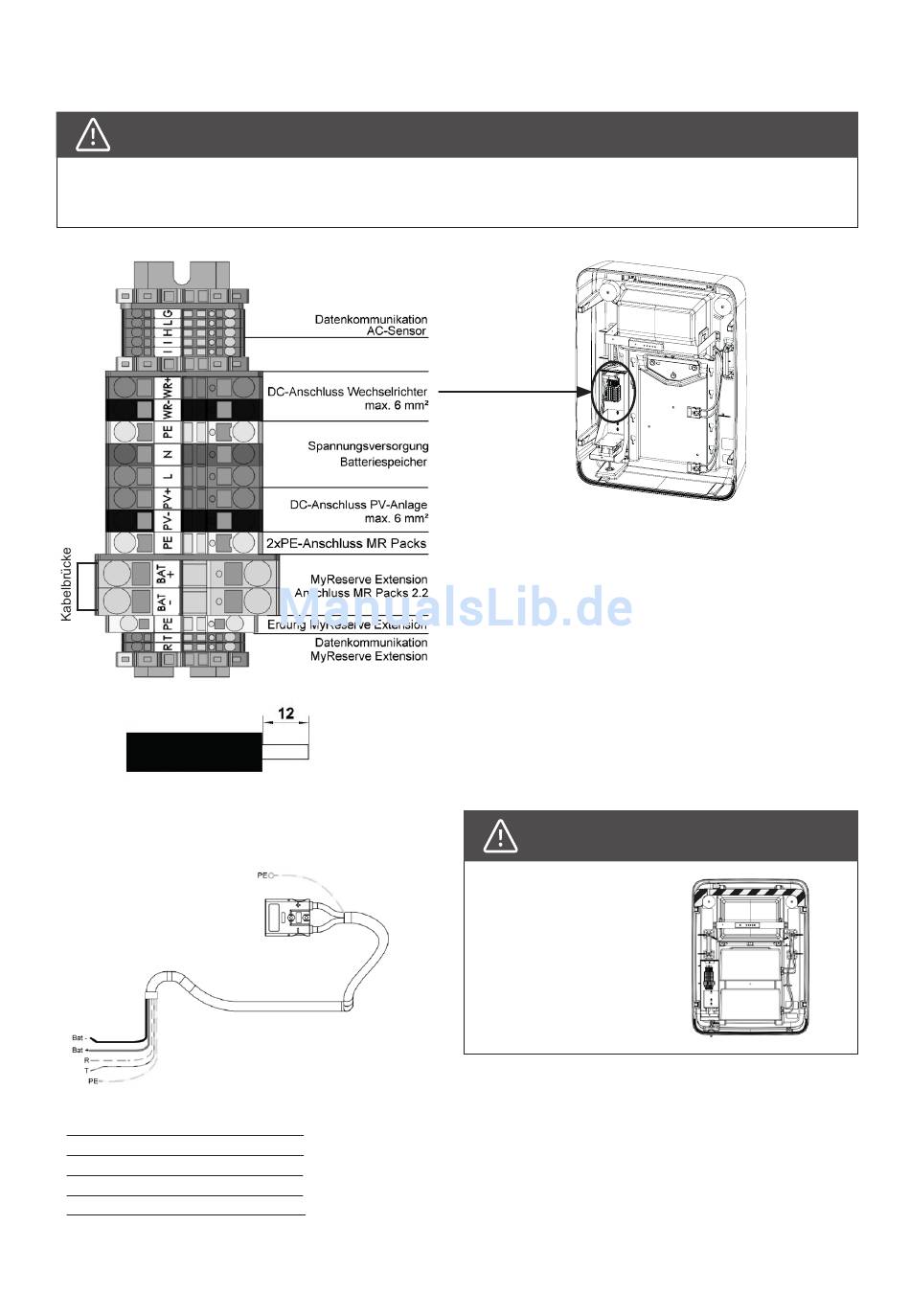

Schließen Sie die DC-Anschlussleitung der PV-Anla-
ge, des Wechselrichters, die Spannungsversorgung
und das Datenkabel ACS wie in der nebenstehenden
Abbildung an.
Mögl. Anschlussquerschnitt PV/WR: 4 - 6 mm²
Mögl. Anschlussquerschnitt AC: 1,5 – 2,5 mm²
Mögl. Anschlussquerschnitt Kom. ACS: 0,5 – 1,5 mm²
ACHTung
Verlegen Sie keine Ka-
bel im hier markierten
Bereich des Gehäuse-
korpus'.
Bringen Sie nach der Installation der Anschlusslei-
tungen die Klemmleisten-Abdeckung wieder an.
