elektrischer anschluss

Myreserve 500
stanD: 11/2016 | Kurzinstallationsanleitung | az-tM-PMe-0697 | rev. 011 | Änderungen vorbehalten | © 2016 solarwatt gmbH | seite 7

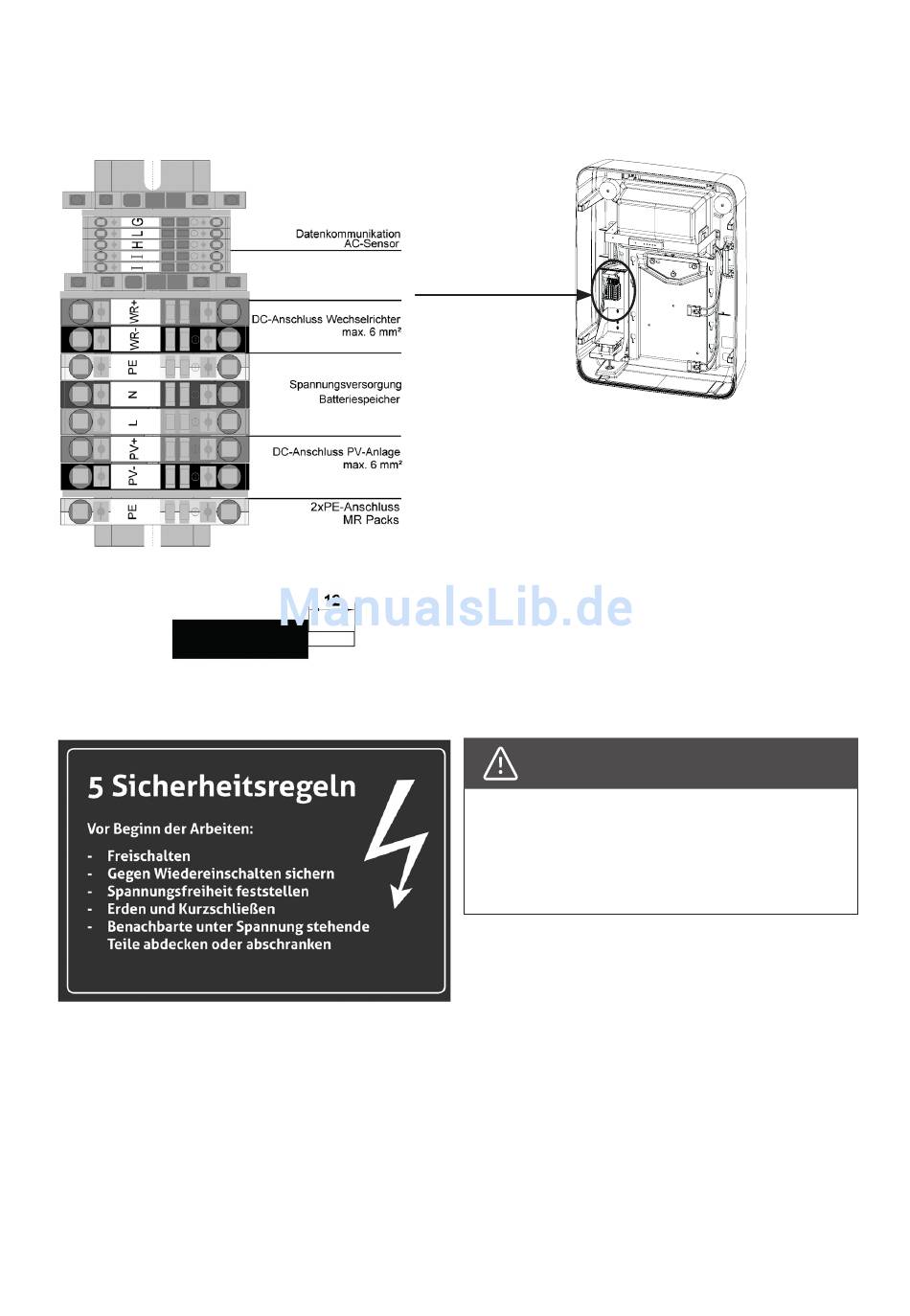

Schließen Sie die DC-Anschlussleitung der PV-Anla-
ge, des Wechselrichters, die Spannungsversorgung
und das Datenkabel ACS wie in der nebenstehenden
Abbildung an.
Mögl. Anschlussquerschnitt PV/WR: 4 - 6 mm²
Mögl. Anschlussquerschnitt AC: 1,5 – 2,5 mm²
Mögl. Anschlussquerschnitt Kom. ACS: 0,5 – 1,5 mm²
Bringen Sie nach der Installation der Anschlusslei-
tungen die Klemmleisten-Abdeckung wieder an.
ACHTung
Die Inbetriebnahme des SOLARWATT MyReserve
Batteriespeichersystems darf ausschließlich
durch eine Elektrofachkraft durchgeführt wer-
den. Es besteht die Gefahr eines Stromschlags!
