Installation - SOLARWATT MYRESERVE Kurzinstallationsanleitung

zusätzlich benötigte Komponenten/Materialien
• Bohrmaschine/Akkuschrauber je nach Befesti-
gungsuntergrund
• mind. 4 Schrauben (8 mm Ø) und Dübel
mm Ø) je nach Befestigungsuntergrund (n)
• Leitung für CAN-Kommunikation (min. Cat5.e
mit paarweise verdrillten Adern) (O)
DC-Kabel (6 mm²) für den Anschluss am WR (P)
•
• DC-Kabel (6 mm²) für den Anschluss an der PV-An-
lage (Q)
• AC-Kabel (min. 3x1,5 mm²) für Spannungsver-
sorgung MyReserve (R)
• Aderendhülsen
• Crimpzange
• Sicherungsautomat (max. 6 A) für Spannungs-
versorgung MyReserve (S)
• Ggf. Sicherungsautomat max. 40 A für AC-Sensor
50 bei Hausanschluss größer 50 A (S)

installation

1. wandhalter befestigen
seite 4 | stanD: 11/2016 | Kurzinstallationsanleitung | az-tM-PMe-0697 | rev. 011 | Änderungen vorbehalten | © 2016 solarwatt gmbH
• Bei Verwendung des AC-Sensors 63:
3-poliger Leitungsschutz-/Trennschalter
(10 im Zählerschrank in der Nähe des AC-Sen-
sors 63 angeordnet, leicht erreichbar und
als Trennvorrichtung für den AC-Sensor 63
gekennzeichnet, Auslösecharakteristik B10A
oder B16A
• MyReserve Montagehilfe (erhältlich auf Anfrage
bzw. kostenlos bei Teilnahme an einer MyReser-
ve Zertifizierungsschulung)

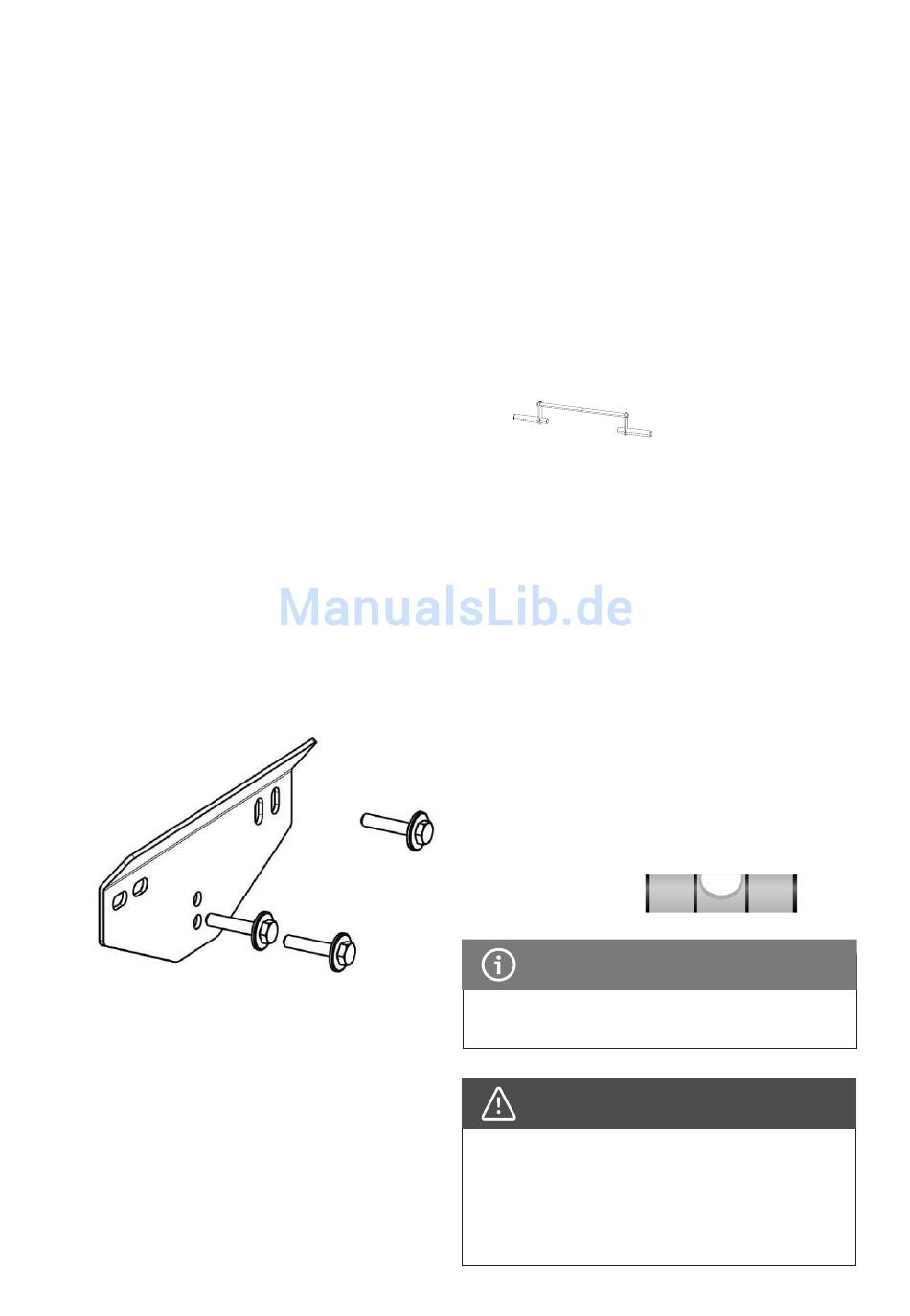

Nutzen sie den Wandhalter (E) als Bohrschablone.
Min. 3 Schrauben zur Befestigung des Wandhalters
verwenden. Die Wand sollte eine statische Traglast
von min. 80 kg aufnehmen können.
Empfehlung: 3-mal Dübel 10 mm mit 8 mm Schraube
waagerecht installieren
HinWEiS
Die Schrauben zur Befestigung an der Wand sind
nicht im Lieferumfang enthalten.
ACHTung
Wenn Sie für die MyReserve Extension ein
zweites Gehäuse anbringen müssen, beachten
Sie die maximal möglichen Abstände zwischen
beiden Korpussen. Informationen dazu finden
Sie in der ausführlichen Installations- und Bedie-
nungsanleitung.
