SOLARWATT MYRESERVE Kurzinstallationsanleitung Seite 10

5. einbindung des aC-sensors

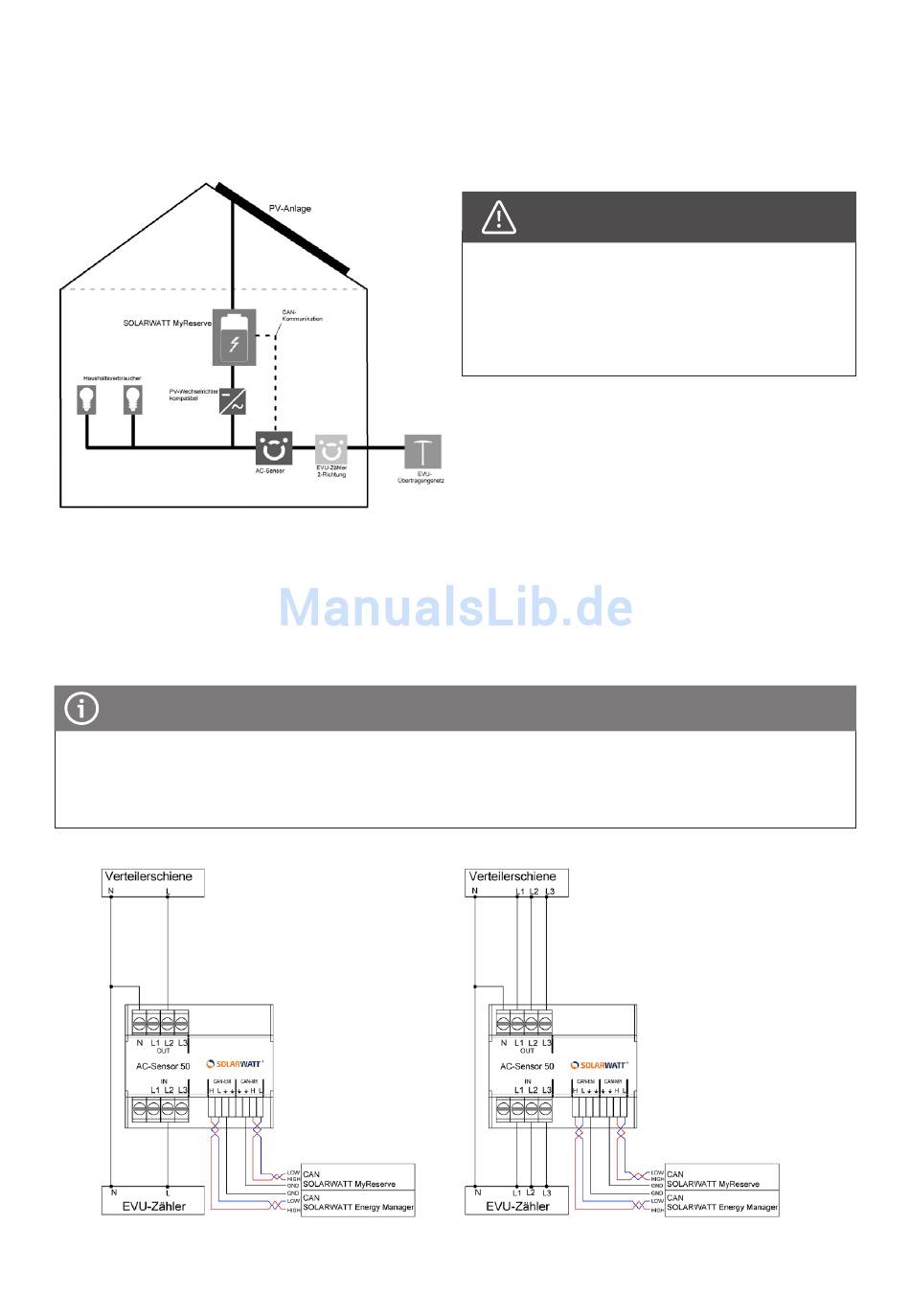

Installieren sie den SOLARWATT AC-Sensor zwischen EVU-Zähler und allen Verbrauchern des Haushaltes.
Sehen Sie hierzu die folgende Abbildung.
Verschaltung aCs 50
Der AC-Anschluss ist mit herkömmlichen Schraubklemmen ausgestattet.
Die Anschlussklemmen für die CAN-Kommunikation sind als Federzugklemmen ausgeführt.
HinWEiS
Querschnitt für den Anschlussbereich Phasen und Neutralleiter
Querschnitt für den Anschlussbereich Kommunikation
einphasiger Anschluss
seite 10 | stanD: 11/2016 | Kurzinstallationsanleitung | az-tM-PMe-0697 | rev. 011 | Änderungen vorbehalten | © 2016 solarwatt gmbH
ACHTung
Schließen Sie die Geräte im spannungsfreien
Zustand an! Sichern Sie die Anlage gegen Wie-
dereinschalten! Es besteht die Gefahr eines
Stromschlags! Beachten Sie bei der Installation
die Betriebsanleitung des Herstellers.
10 mm
2
0,75 mm
dreiphasiger Anschluss
isoliert
- 2,5 mm isoliert
2 2
