Schnittstellen
5

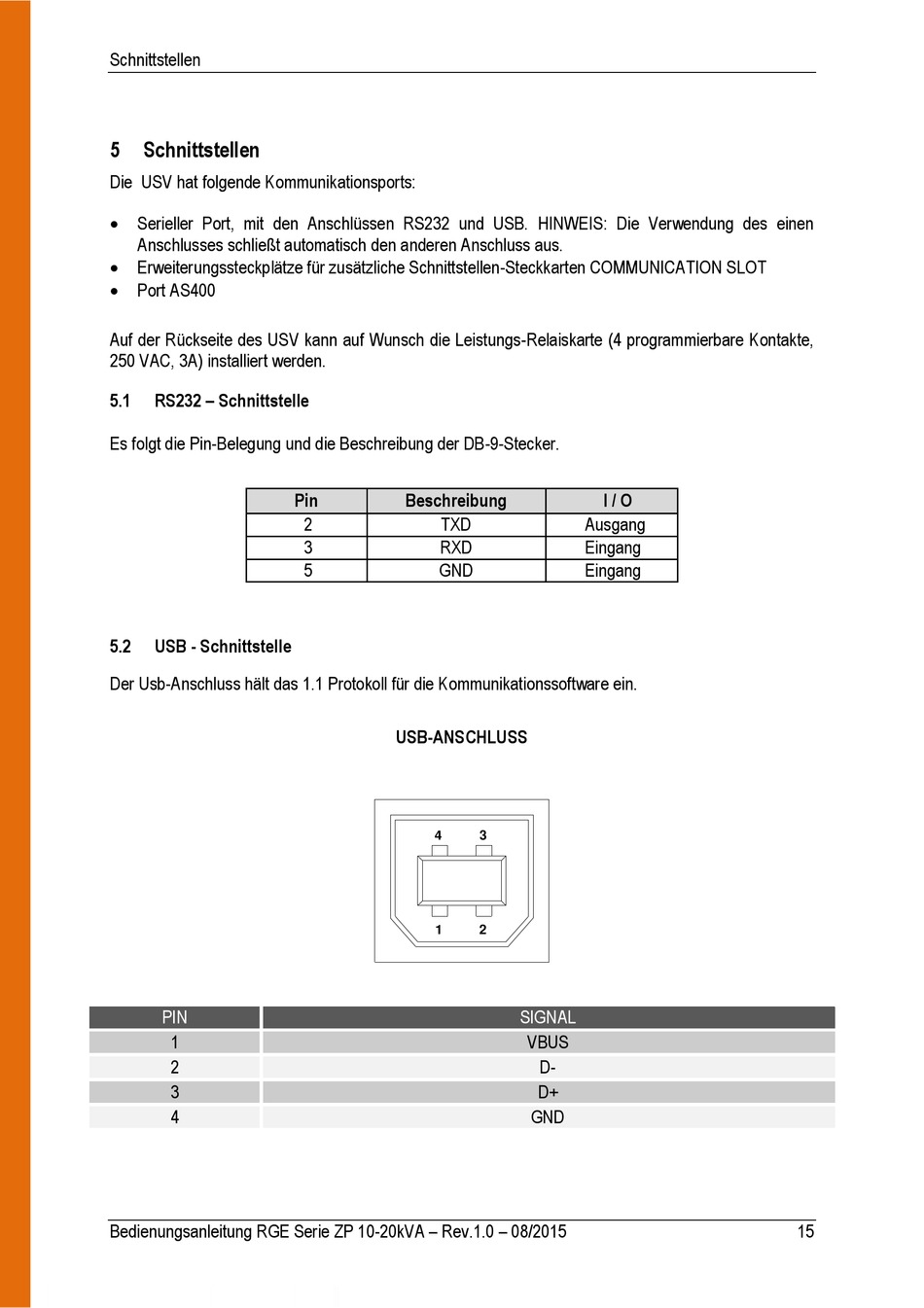

Schnittstellen
Die USV hat folgende Kommunikationsports:
Serieller Port, mit den Anschlüssen RS232 und USB. HINWEIS: Die Verwendung des einen
Anschlusses schließt automatisch den anderen Anschluss aus.
Erweiterungssteckplätze für zusätzliche Schnittstellen-Steckkarten COMMUNICATION SLOT
Port AS400
Auf der Rückseite des USV kann auf Wunsch die Leistungs-Relaiskarte (4 programmierbare Kontakte,
250 VAC, 3A) installiert werden.
5.1
RS232 – Schnittstelle
Es folgt die Pin-Belegung und die Beschreibung der DB-9-Stecker.
5.2
USB - Schnittstelle
Der Usb-Anschluss hält das 1.1 Protokoll für die Kommunikationssoftware ein.
PIN
1
2
3
4
Bedienungsanleitung RGE Serie ZP 10-20kVA – Rev.1.0 – 08/2015
Pin
Beschreibung
2
TXD
3
RXD
5
GND
USB-ANSCHLUSS
4
1
I / O
Ausgang
Eingang
Eingang
3
2
SIGNAL
VBUS
D-
D+
GND
15
