Verwandte Anleitungen für AEG F64860
Inhaltszusammenfassung für AEG F64860

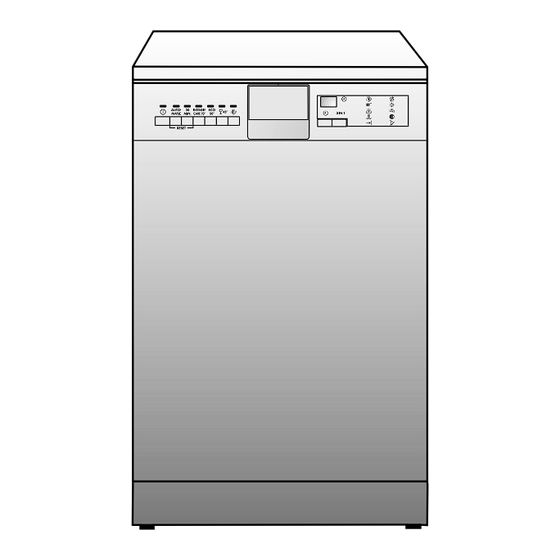

- Seite 1 152959 54/0de 3-01-2005 9:14 Pagina 1 FAVORIT 64860 Geschirrspülautomat Benutzerinformation PERFEKT IN FORM UND FUNKTION...
- Seite 2 152959 54/0de 3-01-2005 9:14 Pagina 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewah- ren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des Gerätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen.
-
Seite 3: Inhaltsverzeichnis
152959 54/0de 3-01-2005 9:14 Pagina 3 Inhalt INHALT Gebrauchsanweisung Wichtige Hinweise Entsorgung Wirtschaftliches und umweltschonendes Spülen Gerätebeschreibung Die Bedienungsblende Vor der ersten Inbetriebnahme Wasserenthärteranlage Einfüllen des regenerierenden Salzes Klarspülmittel Im täglichen Gebrauch Besteck und Geschirr einordnen Unterkorb Besteckkorb Oberkorb Höhenverstellung des oberen Korbes Reinigerzugabe Verschiedene Reinigungsmittel Spülprogramme... -
Seite 4: Gebrauchsanweisung
Pagina 4 Gebrauchsanweisung GEBRAUCHSANWEISUNG Wichtige Hinweise Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns als Hersteller veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen: Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen... -
Seite 5: Während Des Gebrauchs
152959 54/0de 3-01-2005 9:14 Pagina 5 Gebrauchsanweisung • Verpackungsteile können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten. • Das Wasser in der Maschine ist kein Trinkwasser. Spülmittelreste im Gerät stellen eine Gefahr für Kinder dar, die deshalb vom geöffneten Geschirrspüler fern gehalten werden müssen. -
Seite 6: Entsorgung
152959 54/0de 3-01-2005 9:14 Pagina 6 Gebrauchsanweisung Entsorgung Verpackungsmaterial des Geschirrspülers gemäß der geltenden Abfallentsorgungsvorschriften entsorgen. Alle verwendeten Materialien sind recyclefähig. Die Kunststoffteile sind mit internationalen Abkürzungen gekennzeichnet: >PE< steht für Polyäthylen, z. B. die Verpackungsfolie >PS< steht für Polystyrol, z. B. die Schutzfüllung im Karton (absolut CFC-frei) >POM<... -
Seite 7: Gerätebeschreibung
152959 54/0de 3-01-2005 9:14 Pagina 7 Gebrauchsanweisung Gerätebeschreibung IN154 1. Geschirrkorbarretierung 7. Behälter für Klarspüler 2. Härtebereichsschalter 8. Siebe 3. Salzbehälter 9. Unterer Sprüharm 4. Behälter für Reiniger 10. Oberer Sprüharm 5. Bedienblende 11. Oberer Geschirrkorb 6. Typenschild 12. Arbeitsplatte... -
Seite 8: Die Bedienungsblende
152959 54/0de 3-01-2005 9:14 Pagina 8 Gebrauchsanweisung Die Bedienungsblende Kontrolllampe Laufzeit Betriebskontrolllampe Programm- Funktions-Tasten Multidisplay ablaufanzeige 1 2 3 Ein/Aus-Taste Handgriff Kontrollanzeigen Programmtasten Taste Starzeitvorwal Funktion-Taste ”3 in 1” Funktions-Tasten: Zusätzlich zum angezeigten Spülprogramm kann mit dieser Tastenkombination: - Einstellung der Stufe des Wasserenthärters - Klarspülerzulauf ein-/ausschalten - ein laufendes Programm löschen. - Seite 9 152959 54/0de 3-01-2005 9:14 Pagina 9 Gebrauchsanweisung Programmablaufanzeige: haben folgende Bedeutung: Vorspülen - leuchtet auf, wenn die Vorspülungsphase läuft Reinigen - leuchtet auf, wenn die Reinigungsphase läuft Klarspülen - leuchtet auf, wenn die Klarspülphase läuft Trocknen - leuchtet auf, wenn die Trocknungsphase läuft Ende - leuchtet auf, wenn das Spülprogramm beendet ist.
- Seite 10 152959 54/0de 3-01-2005 9:14 Pagina 10 Gebrauchsanweisung Kontrolllampe Laufzeit: haben folgende Bedeutung: leuchtet auf, wenn das Spülprogramm eingestellt wird und bleibt die gesamte Dauer des Spülprogramms eingeschaltet. Geht aus, wenn das Spülprogramm beendet ist. Diese Kontrolllampe ist nicht aktiv, wenn die Startzeitvorwahl Funktion eingestellt ist.
-
Seite 11: Vor Der Ersten Inbetriebnahme
152959 54/0de 3-01-2005 9:14 Pagina 11 Gebrauchsanweisung Vor der ersten Inbetriebnahme Vor dem erstmaligen Einschalten des Geschirrspülers Folgendes vornehmen: 1. Sicherstellen, dass die Strom- und Wasseranschlüsse den Installationsanweisungen entsprechen 2. Das Verpackungsmaterial aus dem Gerät nehmen 3. Wasserenthärtungsanlage einstellen 4. 1 Liter Wasser in den Salzbehälter geben und mit Salz nachfüllen 5. -
Seite 12: Mechanische Einstellung
152959 54/0de 3-01-2005 9:14 Pagina 12 Gebrauchsanweisung a) Mechanische Einstellung 1. Tür des Geschirrspülers öffnen. 2. Unteren Geschirrkorb aus dem Geschirrspüler herausnehmen. 3. Härtebereichsschalter auf 1 oder 2 drehen (siehe Tabelle) 4. Unteren Geschirrkorb wieder einsetzen. Der Härtebereichsschalter wird im Werk auf Position 2 eingestellt. - Seite 13 152959 54/0de 3-01-2005 9:14 Pagina 13 Gebrauchsanweisung 4. Um die Stufe zu ändern, Funktions-Taste 1 drücken. Bei jedem Tastendruck wird die Regenerierstufe geändert. (Zum Einstellen der neuen Stufe siehe Tabelle). Beispiel: ist die Stufe 5 eingestellt und die Taste 1 wird 1-mal gedrückt, wird dadurch die Stufe 6 eingestellt.
-
Seite 14: Einfüllen Des Regenerierenden Salzes
152959 54/0de 3-01-2005 9:14 Pagina 14 Gebrauchsanweisung Einfüllen des regenerierenden Salzes Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können. Das beim Einfüllen verschüttete Salz kann korrosionsfördernd sein. Deshalb sollte Salz erst kurz vor einem Programmstart eingefüllt werden. -
Seite 15: Einfüllen Von Klarspülmittel
152959 54/0de 3-01-2005 9:14 Pagina 15 Gebrauchsanweisung Klarspülmittel Dieses Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung. Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspülmittel, das je nach eingestellter Dosierung für 16 - 40 Spülgänge ausreicht. -
Seite 16: Dosierung
152959 54/0de 3-01-2005 9:14 Pagina 16 Gebrauchsanweisung Dosierung Die Dosiereinstellung beeinflusst Glanz und Trocknungsergebnis. Hierzu die Flüssigkeitsmenge durch den im Inneren der Einfüllöffnung befindlichen Sechsstellen-Wähler einstellen. (Minimum-Position 1, Maximum-Position 6). Vom Werk ist die Dosierung auf "4" eingestellt. Wenn am gespülten Geschirr Wassertropfen oder weiße Kalkflecken bleiben, die Dosierung erhöhen. -
Seite 17: Im Täglichen Gebrauch
152959 54/0de 3-01-2005 9:14 Pagina 17 Gebrauchsanweisung Im täglichen Gebrauch • Kontrollieren, ob Salz und Klarspüler nachgefüllt werden muss. • Besteck und Geschirr in Geschirrspüler einordnen. • Reinigungsmittel für Geschirrspüler einfüllen. • Für Besteck und Geschirr geeignetes Spülprogramm auswählen. • Spülprogramm starten. Besteck und Geschirr einordnen Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler... - Seite 18 152959 54/0de 3-01-2005 9:14 Pagina 18 Gebrauchsanweisung Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr nicht geeignet: bedingt geeignet: •Bestecke mit Holz-, Horn-, Porzellan- •Steingutgeschirr nur im Geschirrspüler oder Perlmuttgriffen nicht spülen, wenn es vom Hersteller ausdrücklich hitzebeständige Kunststoffteile. als dafür geeignet ausgewiesen ist. •Älteres Besteck, dessen Kitt •Aufglasurdekore können nach sehr temperaturempfindlich ist.
-
Seite 19: Unterkorb
152959 54/0de 3-01-2005 9:14 Pagina 19 Gebrauchsanweisung Tür öffnen und die Körbe herausziehen. Unterkorb Im unteren Geschirrkorb werden Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. eingeordnet. Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobei darauf zu achten ist, dass die Sprüharme in seiner Bewegung nicht behindert wird. -
Seite 20: Besteckkorb
152959 54/0de 3-01-2005 9:14 Pagina 20 Gebrauchsanweisung Besteckkorb Messer mit langer Klinge in aufrechter Lage sind potentielle Gefahrenquellen. Lange und/oder scharfe Bestecke sowie gebogene Messer sollten horizontal in den oberen Korb eingeordnet werden. Beim Einordnen oder Herausnehmen scharfer Gegenstände wie z.B. -
Seite 21: Oberkorb
152959 54/0de 3-01-2005 9:14 Pagina 21 Gebrauchsanweisung Oberkorb Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet. Auf und unterhalb der klappbaren Tassenauflagen eingestellte Teile anordnen, damit das Wasser überall gut hinkommt. Einstellen hoher Teile lassen sich die Tassenauflagen hochklappen. -
Seite 22: Höhenverstellung Des Oberen Korbes
152959 54/0de 3-01-2005 9:14 Pagina 22 Gebrauchsanweisung Höhenverstellung des oberen Korbes Wenn üblicherweise große Teller verwendet werden, können sie im unteren Geschirrkorb eingeordnet werden, wobei der obere Geschirrkorb höher gestellt werden muss. Maximale Höhe des Geschirrs im: Oberkorb Unterkorb bei angehobenem Oberkorb 20 cm 31 cm bei abgesenktem Oberkorb... -
Seite 23: Reinigerzugabe
152959 54/0de 3-01-2005 9:14 Pagina 23 Gebrauchsanweisung Reinigerzugabe Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel. Durch eine angemessene Verwendung von Spülmitteln wird auch die Umwelt geschont. Reiniger einfüllen, bevor das Spülprogramm eingestellt wird (nicht beim “Vorspülen”). Der Reiniger wird während des Spülvorgangs eingegeben. Bitte beachten Sie die Angaben zur Dosierung und Aufbewahrung des Reinigers auf der Packung. -
Seite 24: Verschiedene Reinigungsmittel
152959 54/0de 3-01-2005 9:14 Pagina 24 Gebrauchsanweisung Verschiedene Reinigungsmittel Reinigertabletten Reinigertabletten lösen sich etwas langsamer auf, deshalb kann es vorkommen, das sich bestimmte Reinigertabletten bei kurzen Spülprogrammen nicht vollständig auflösen und ihre Reinigungskraft nicht voll entfalten. Wenn Sie diese Produkte verwenden, sollten Sie längere Spülprogramme einstellen, um sicher zu sein, dass Reinigungsmittelreste vollständig entfernt werden Legen Sie die Tabletten niemals in die Trommel oder den... -
Seite 25: Verwendung Von "3-In-1" Reinigungsmittel
152959 54/0de 3-01-2005 9:14 Pagina 25 Gebrauchsanweisung Verwendung von "3-in-1" Reinigungsmittel Allgemeine Hinweise Bei diesen Produkten handelt es sich um Reinigungsmittel mit kombinierten Reinigungsmittel-, Klarspül- und Salzfunktionen. 1. Vor Verwendung dieser Produkte müssen Sie zunächst prüfen, ob das Wasser in Ihrem Haushalt die richtige Härte zur Benutzung dieser Produkte aufweist, wie es die Anweisungen des Reinigungsmittelherstellers empfehlen (siehe Produktverpackung). -
Seite 26: Spülprogramme
152959 54/0de 3-01-2005 9:15 Pagina 26 Gebrauchsanweisung Spülprogramme Programm- Verbrauchs- werte beschreibung Programm Geschirrart Verschmutzungsgrad 0,80 • • • Geschirr und AUTOMATIC • • Normal verschmutzt. 1/2x Besteck 1,20 0,70 Geschirr und - • - • - Frischer Schmutzt. 30 MIN. Besteck 0,80 1,60... - Seite 27 152959 54/0de 3-01-2005 9:15 Pagina 27 Gebrauchsanweisung (1) Ideal für das Geschirr vom Frühstück und vom Abendessen (frischer Schmutz). Kurzer Spülgang. Dieses Programm wurde speziell für Teller, Tassen und Geschirr von Frühstück und Abendessen eines 4-Personen-Haushalts entwickelt. (2) Vergleichsprogramm für Prüfnorm EN 50242 (siehe "Hinweise für Prüfinstitute"). Dieses Programm wurde für den Einsatz von enzymhaltigen Spülmitteln entwickelt und bietet die Möglichkeit, bei geringerem Energieverbrauch dieselben Spülergebnisse zu erzielen, die sonst nur bei Programmen mit Wassertemperaturen von 65°C und mit herkömmlichen Spülmitteln möglich sind.
-
Seite 28: Spülprogramm Starten
152959 54/0de 3-01-2005 9:15 Pagina 28 Gebrauchsanweisung Spülprogramm starten 1. Überprüfen Sie, ob... Geschirr und Besteck im Geschirrspüler so eingeordnet sind, dass die Sprüharme sich frei drehen können. 2. Wasserhahn ganz aufdrehen 3. Schließen Sie die Tür des Geschirrspülautomaten 4. Drücken Sie die Ein/Aus-Taste Die Betriebskontrolllampe leuchtet auf. -
Seite 29: Abbrechen Oder Löschen Eines Laufenden Programms
152959 54/0de 3-01-2005 9:15 Pagina 29 Gebrauchsanweisung Sobald die Stundenzahl im Multidisplay nicht mehr blinkt, sondern mit Dauerlicht leuchtet, ist die Startzeitvorwahl aktiv. (Im Multidisplay erscheint die Zeit bis zum Programmstart, die von Stunde zu Stunde abnimmt). Wenn die Tür während dieser Zeit geöffnet wird, ändert sich dadurch die Einstellung nicht. -
Seite 30: Startzeitvorwahl Löschen
152959 54/0de 3-01-2005 9:15 Pagina 30 Gebrauchsanweisung Löschen eines laufenden Programms Gleichzeitig die beiden Funktions-Tasten 1 und 2 drücken, bis alle Kontrolllampen ausgehen (mit Ausnahme der Betriebskontrolllampe und ggf. der Kontrolllampen Salz und Klarspüler). Somit ist das Programm gelöscht. Wenn Sie ein neues Spülprogramm starten wollen, überprüfen Sie, ob Reinigungsmittel im Behälter ist 7. -
Seite 31: Geschirr Ausräumen
152959 54/0de 3-01-2005 9:15 Pagina 31 Gebrauchsanweisung 9. Geschirr ausräumen Heißes Geschirr ist stoßempfindlich. Geschirr deshalb vor dem Ausräumen abkühlen lassen. Um zu vermeiden, daß Wassertropfen vom oberen Korb auf das Geschirr im interen Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren. - Seite 32 152959 54/0de 3-01-2005 9:15 Pagina 32 Gebrauchsanweisung Sollte Sie die Trocknung nicht zufrieden stellen, haben Sie die Möglichkeit nur den Klarspülerzulauf zu reaktivieren. (Bei abgeschalteter Maschine) 1. Die Taste Ein/Aus drücken. Die Betriebskontrolllampe leuchte (Einstellphase). Wenn eine Kontrolllampe der Programm-Taste leuchtet, ist bereits ein Spülprogramm eingestellt.
-
Seite 33: Pflege Und Reinigung
152959 54/0de 3-01-2005 9:15 Pagina 33 Gebrauchsanweisung Pflege und Reinigung Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden. Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch. - Seite 34 152959 54/0de 3-01-2005 9:15 Pagina 34 Gebrauchsanweisung 4. Grobsieb (A) an der Grifföse fassen und aus dem Mikrofilter (B) herausziehen. 5. Alle Siebe unter fließendem Wasser gründlich reinigen. 6. Flächensieb (C) aus dem Spülraumboden nehmen und auf beiden Seiten gründlich reinigen. 7.
-
Seite 35: Längerer Stillstand Des Gerätes
152959 54/0de 3-01-2005 9:15 Pagina 35 Gebrauchsanweisung Längerer Stillstand des Gerätes Bei längerem Stillstand des Geschirrspülautomaten: 1. Stecker aus der Steckdose ziehen und Wasserhahn abdrehen. 2. Die Gerätetür halb offen lassen, um die Bildung von unangenehmen Gerüchen zu vermeiden. 3. Das Innere des Gerätes reinigen. Frostgefahr Wird das Gerät Temperaturen unter Null ausgesetzt, den Wasserzulaufschlauch abnehmen und entleeren. -
Seite 36: Was Tun, Wenn
152959 54/0de 3-01-2005 9:15 Pagina 36 Gebrauchsanweisung Was tun, wenn... Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Störungen am Geschirrspüler selbst zu beheben. Bevor Sie daher den Kundendienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch..Fehlermeldungen angezeigt werden Der Geschirrspüler nich startet oder während des Betriebs stecken bleibt. -
Seite 37: Es Probleme Beim Betrieb Des Geschirrspülers Gibt
152959 54/0de 3-01-2005 9:15 Pagina 37 Gebrauchsanweisung Nach diesen Kontrollen das Spülprogramm erneut zu starten. Die Tür schließen und die Taste des Programms drücken, das vor dem Alarm eingestellt war. Das Programm läuft ab dem Punkt weiter, an dem er unterbrochen wurde. - Seite 38 152959 54/0de 3-01-2005 9:15 Pagina 38 Gebrauchsanweisung ...das Spülergebnis nicht zufriedenstellend ist Das Geschirr wird nicht sauber Es wurde nicht das richtige Spülprogramm gewählt. Geschirr war so eingeordnet, dass das Spülwasser nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein. Die Sprüharme können sich nicht frei drehen.
-
Seite 39: Kundendienst
Wenden Sie sich an Ihre zuständige Kundendienststelle. Bestehen Sie immer auf Original-Ersatzteile. Für Österreich: Sie können Ersatzteile, Zubehör und Pflegemittel für Ihr AEG Gerät über das Internet bestellen. Ersatzteile Online finden Sie auf unserer Homepage: http://www.aeg-hausgeraete.at unter der Rubrik “Service”. -
Seite 40: Garantiebedingungen
Verbrauchsgüterkauf gesetzliche rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen: 1. -
Seite 41: Garantiebedingungen (Österreich)
152959 54/0de 3-01-2005 9:15 Pagina 41 Garantiebediengungen Garantiebedingungen (Österreich) Sehr geehrte Kunden!. Wir, die Electrolux Hausgeräte GmbH, beglückwünschen Sie zum Erwerb eines Gerätes aus dem Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, gemäß den nachstehenden Bedingungen, eine besondere Garantie ein, die Ihnen also zusätzliche Rechte gewährt. 1. - Seite 42 152959 54/0de 3-01-2005 9:15 Pagina 42 Garantiebediengungen ELECTROLUX HAUSGERÄTE GMBH Adresse Herziggasse 9 A-1230 Wien Vertrieb Telefon (01) 866 40-200 Vertrieb Telefax (01) 866 40-250 Kundendienst Telefon (01) 866 40-333 Kundendienst Telefax (01) 866 40-300 Wien FN 98903 x DVR: 0595411 ARA LIZENZ NR.
-
Seite 43: Technische Daten
152959 54/0de 3-01-2005 9:15 Pagina 43 Garantiebediengungen Technische Daten Abmessungen Breite 45 cm Höhe mit Arbeitsplatte 85 cm Höhe ohne Arbeitsplatte 82 cm max. Tiefe 63 cm max. Tiefe bei geöffneter Türe 118,5 cm Elektroanschluss Die Nennwerte für den Stromanschluss sind auf dem Betriebsspannung/Frequenz Typenschild an der Tür angegeben. -
Seite 44: Installationsanweisung
152959 54/0de 3-01-2005 9:15 Pagina 44 Installationsanweisung Installationsanweisung Sie sollten die beim Elektroanschluss des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen. Lassen Sie die beim Wasseranschluss des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen. -
Seite 45: Anschluss Des Wasserzulaufschlauches
152959 54/0de 3-01-2005 9:15 Pagina 45 Installationsanweisung Anschluss des Wasserzulaufschlauches Dieser Geschirrspülautomat kann an Kalt- oder Warmwasser bis 60°C angeschlossen werden. Es ist jedoch empfehlenswert, einen Kaltwasseranschluss zu wählen. Beim Warmwasseranschluss werden die Spülzeiten erheblich kürzer, jedoch könnte das Spülergebnis besonders bei stark verschmutztem Geschirr beeinträchtigt werden. -
Seite 46: Zulaufschlauch Mit Sicherheitsventil
152959 54/0de 3-01-2005 9:15 Pagina 46 Installationsanweisung Zulaufschlauch mit Sicherheitsventil Das Sicherheitsventil ist im Zulaufschlauch angeordnet, der an den Wasserhahn angeschlossen wird. Wenn der Schlauch undicht ist, verhindert dieses Ventil den Wasserzulauf. Zulaufschlauch sorgfältig anschließen. - Das Stromkabel des Sicherheitsventils ist im Schlauch selbst. Zulaufschlauch und/oder Sicherheitsventil nicht in Wasser tauchen. -
Seite 47: Anschluss Des Wasserablaufschlauches
152959 54/0de 3-01-2005 9:15 Pagina 47 Installationsanweisung Anschluss des Wasserablaufschlauches Der Wasserablaufschlauch kann angeschlossen werden: 1. am Syphonverschluss des Spülbeckens, mit einer Schlauchschelle; 2. am Rand des Spülbeckens durch den Krümmer (es wird darauf hingewiesen, dass dieser einigen Geschirrspüler- modellen beiliegt); 3. -
Seite 48: Elektroanschluss
152959 54/0de 3-01-2005 9:15 Pagina 48 Installationsanweisung Elektroanschluss Die Nennwerte für den Stromanschluss sind auf dem Typenschild an der Tür angegeben. Bevor Sie den Stecker in die Steckdose stecken, Folgendes prüfen: 1. Prüfen, dass die auf dem Schild angegebene Netzspannung mit den tatsächlich vorhandenen Werten übereinstimmt. -
Seite 49: Hinweise Für Prüfinstitute
152959 54/0de 3-01-2005 9:15 Pagina 49 Hinweise für Prüfinstitute Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei voller Beladung mit dem Testprogramm (siehe Tabelle “Spülprogramme”) durchgeführt werden. Die Prüfung nach EN 50242 muss mit vollem Salzbehälters des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Tabelle “Spülprogramms”) durchgeführt werden. - Seite 50 152959 54/0de 3-01-2005 9:15 Pagina 50...
- Seite 51 152959 54/0de 3-01-2005 9:15 Pagina 51...
-
Seite 52: Änderungen Vorbehalten
Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD. AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG 152 959 54/0 Änderungen vorbehalten 01/05...
