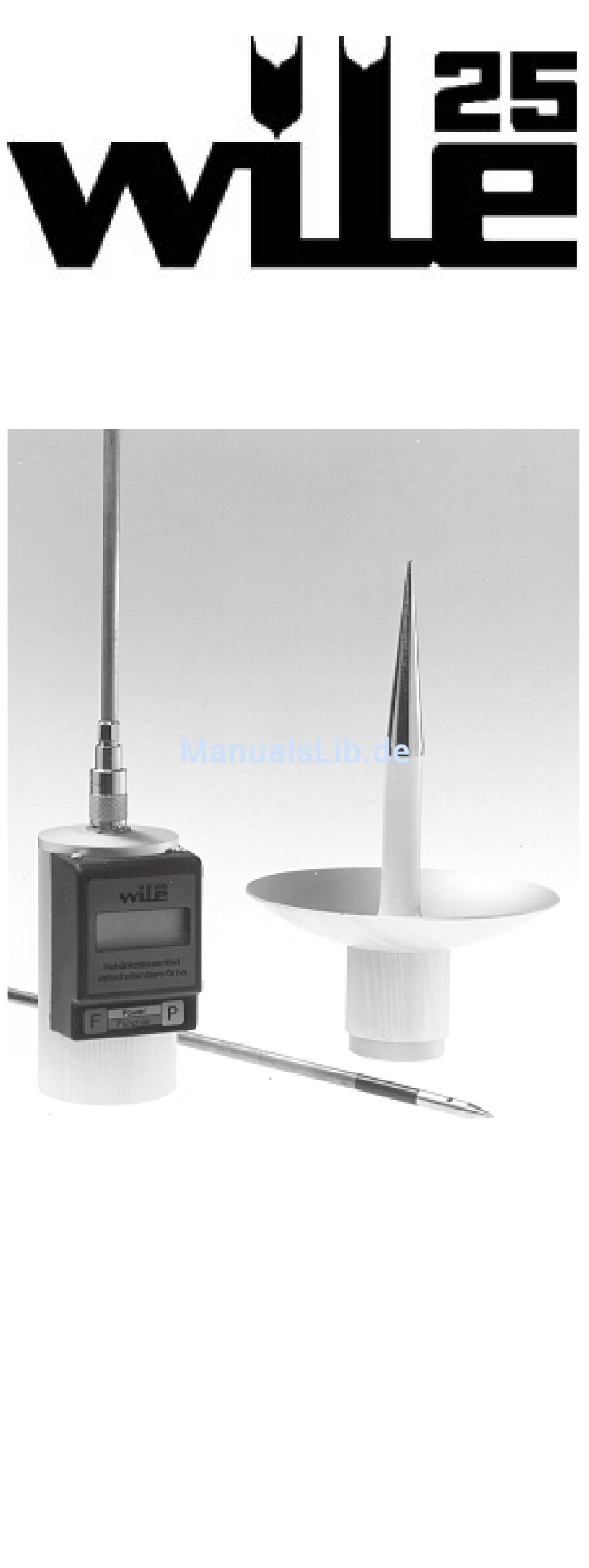

- Seite 1 OPERATING INSTRUCTIONS GB BEDIENUNGSANLEIT UNG DE INSTRUCCIONES DE USO (ESP) N:o 9920 7084...
- Seite 3 OPERATING INSTRUCTIONS GB...
-
Seite 4: Basic Operation

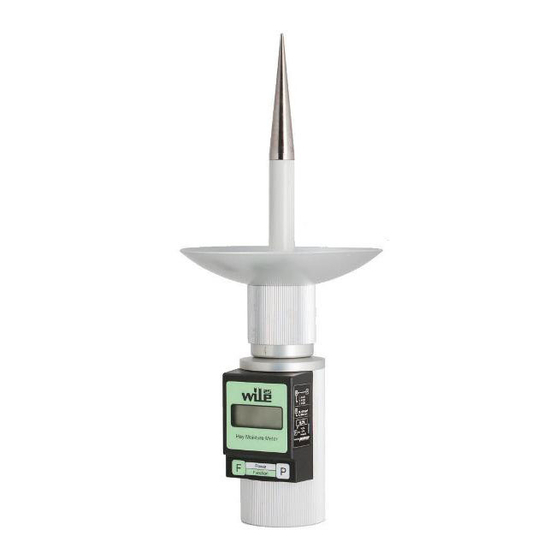

1. GENERAL (GB) The Wile-25 will provide moisture content information for forage up to 70% when measuring bales of hay or forage in a bucket. There are three different probes available for W-25: a 50cm probe for measuring conventional bales, a 90cm probe for large bales and special dish type probe for measuring hay or silage in a bucket. - Seite 5 And after that the probe selection display Now you can change the display to correspond the attached probe, merely depress F button repeatedly until you have correct number. For probes 1 and 2 the next display shows the density setting of the bale (80-250 kg/m3), for example. If the indicated number does nor correspond to the desired reading, merely depress the F button until the desired density figure appears.
- Seite 6 or down with F button; the display shows your selection with dashes. Wait until you again have the moisture reading and then correct it to the desired reading with F button. This correction will be saved and it affects all tests on this scale.
- Seite 7 a weight of the bale and divide it by the volume calculated above. The result will give you the bale density in kg/m3. 8. SUGGESTED PROBING METHOD 8.1. Rectangular bales 8.2. Round bales 9. TESTING FORAGE IN A PLASTIC BUCKET When testing silage, green chop or windrow hay in a plastic bucket, you must use the probe W-253.
- Seite 8 - Before taking another test, pour out the previous sample and follow the three step process above using new sample material. - Note: If the probe tip contacts the bottom of the bucket while testing, then the sample has not been compacted correctly.
-
Seite 9: Care And Maintenance
11. CARE AND MAINTENANCE 1. Handling Always handle the meter with care and keep it in carrying case at all times when not in use. When inserting a probe into a bale, take care not to bend the probe. The warranty will not cover damage due to bending. -
Seite 10: Spare Parts
UHF-connector 73015060 75005077 Frame and Circuit board (A+B) 75005549 Frame 49123000 Battery 79400009 Lid for battery 75005050 Screw 3615450 (4x16) Cover 40310000 Screw 80417528 (M4x8) MANUFACTURER: Farmcomp Oy Phone:+358-9-7744 970 Fax.:+358-9-7744 9744 Jusslansuora 8 www.farmcomp.fi FIN-04360 TUUSULA Finland... - Seite 11 BEDIENUNGSANLEIT UNG DE...
-
Seite 12: Die Benutzung
1. ALLGEMEIN (DE) Mit Wile-25 messen Sie Feuchtigkeit im Heu und auch Grünfutter zur Zeit der Ernte, am Lager und bei dem Ausfüttern der Tiere. Wile-25 eignet sich für Feuchtigkeitmessungen von losem Heu sowie auch gepreten und runden Ballen. Das Gerät ist Mikroprozessor gesteuert und Sie können drei verschiedene Melanzen anwenden. - Seite 13 Zwischenwert von drei Messungen. Drücken Sie jetzt Taste solange bis in der Anzeige der Wert erscheint. Um ein zuverlässiges Resultat zu erhalten, sollten Messungen an mehreren Stellen der Wiese gemacht werden. Die Feuchtigkeit von Heu ist sehr unterschiedlich: an hohen Stellen ist das Heu oft trockener als an tiefen Stellen wo kein Wind und keine Sonne ist.
- Seite 14 Schichtweise (Bild oben), ca 5 Schichten und komprimieren Sie das Heu mit Händedruck. Normalerweise ist eine Handvoll Heu, von einem kleinen Gebiet genommen, genug für eine Schichte. Drücken Sie die Parabolsonde Nr 3 in die Probe, fest gegend die Oberfläche mit einem Druck von ca 200N (ungefär 20 kg), drücken Sie Taste (es ist wichtig da unter der ganzen Mezeit der Druck auf das Heu gleich...
- Seite 15 Anwenden Sie immer die Skala 1 mit Melanze 1 (W- 251) und die Skala 2 mit Lanze 2 (W-252), unabhängig von Ballentyp. 2.3.3. Startkontrolle Zuerst sind alle Zeichnen, die benutzt sind, in der Anzeige angezeigt. 2.3.4. Nummer der Skala Nun sehen Sie die Nummer der Skala, die das letzte Mal angewendet wurde.
- Seite 16 Es ist möglich das justierte Resultat zu verändern, aber erst wenn das Feuchtigkeitsresultat gezeigt ist. Lesen Sie unter den Punkten 3. Eigenschaften des Heus 4.4. Veränderung der Skalen. 2.3.8. Feuchtigkeitsresultat und deen Behandlung Am Ende der Messungen haben Sie das Feuchtigkeitsresultat in Prozent in der Anzeige.
-
Seite 17: Die Eigenschaften Von Heu
Wenn Sie ein niedriges Resultat haben möchten so drücken Sie die Taste dreimal. Die Anzeige hat jetzt drei Striche an der unteren Seite des Fensters. Warten Sie wieder auf das Feuchtigkeitsresultat und mit jedem Tastendruck werden Sie Ihr Meresultat mit 0,1 Prozent senken. -
Seite 18: Garantie
Schrauben Sie wieder zu. Die Batterie ist eine normale 9 V Batterie mit Bezeichnung 6F22. 4.3. Kontrolle, Justierung, Service. Die Hauptfunktionen des Gerätes können Sie selbst kontrollieren, nachdem Sie die Taste drücken folgen automatisch hintereinander: Startkontrolle, Nummer der Skala, Dichtwert des Ballens (wenn im Gerät gespeichert), , Justierwert (wenn im Gerät gespeichert) und das Feuchtigkeitsresultat. - Seite 19 HERSTELLER: Tel.:+358-9-7744 970 Farmcomp Oy Fax:+358-9-7744 9744 Jusslansuora 8 www.farmcomp.fi FIN-04360 TUUSULA Finnland UHF-Verbindungstück 73015060 Deckel 75005077 Plastikrahmen und Komponenteplatten (A+B) 75005548 Batterie 79400009 Rahmen 49123000 Batteriedeckel 75005050 Schraube 3615450 (4x16) Gehäuse 40310000 Schraube 80417528 (M4x8)
- Seite 21 INSTRUCCIONES DE USO (ESP)
- Seite 22 1. GENERALIDADES (ES) El higrómetro Wile-25 está destinado a la medición del grado de humedad del heno y forraje resco en la propia finca en los procesos de recolección, almacenaje y uso, además de todos aquellos lugares en los que se manipula heno seco como en los establos para caballos.
- Seite 23 humedad en la memoria , le aparecerá en pantalla. La pantalla se quedará inmóvil y se apagará por sí mismo pasado algún tiempo. Por el contrario, si se ha quedado algún grado de humedad en la memoria, en la pantalla le aparecerá después de la , por ejemplo alternando con...
- Seite 24 2.3.2. Tratamiento de la muestra e introduccion del sensor en la muestra A. Heno suelto Realice varias mediciones en distintas zonas del campo. Escoja el lugar de medición y rellene un cubo de plástico con una capacidad mínima de 10 litros por capas de acuerdo con el dibujo, unas cinco capas y comprima la parte intermedia mediante presión manual.
- Seite 25 En los fardos circulares, se necesitan mediciones de distintos puntos del fardo. Utilice siempre con el sensor 1 (W-251) la escala 1 y con e l s e n s o r 2 ( W - 2 5 2 ) u t i l i c e l a e s c a l a 2 independientemente de la forma del fardo.
- Seite 26 2.3.6. “Run“ en pantalla Durante el tiempo de espera de la medición en la pantalla aparecerá “run“. 2.3.7. Modificación de la lectura en pantalla Si Vd. ha modificado la escala que tiene en su poder, esta corrección lo verá en la pantalla después de que “run“...
- Seite 27 escalas. No lo utilice más que para un tipo de heno a la vez. B. Modificacion de los resultados Las condiciones excepcionales durante el crecimiento tales como sequedad influyen en la calidad del heno y a las condiciones eléctricas del mismo. Como consecuencia los resultados de la medición de la humedad pueden divergir de los valores reales.
- Seite 28 la escala correcta y haga mediciones de comprobación. 3. CARACTERISTICAS DEL HENO El modo en que se ha hecho la recolección y la manera en que se ha almacenado determinarán el grado de humedad al que se aspira. La humedad del heno se debería situar por debajo del 18%.
- Seite 29 Decir, la indicación en la práctica: 1994 a 006. La lectura mayor en pantalla es 1999 y la cifra siguiente, 2000, se verá como 000. Por ejemplo: la cifra 003 significa en el valor del aparato 2003. Si la cifra es excepcional puede mandar el aparato a la fábrica o al concesionario a fin de que sea revisado.
- Seite 30 FABRICANTE: Tfno.: +358-9-7744 970 Farmcomp Oy Fax: +358-9-77449744 Jusslansuora 8 www.farmcomp.fi FIN-04360 TUUSULA Finlandia Adaptor UHF 73015060 Tapa 75005077 Marco y Placas de componentes (A+B) 75005548 Pila 79400009 Armazón 49123000 Tapa del compartimento 75005050 Tornillo 3615450 (4x16) Pertil de camisa...
