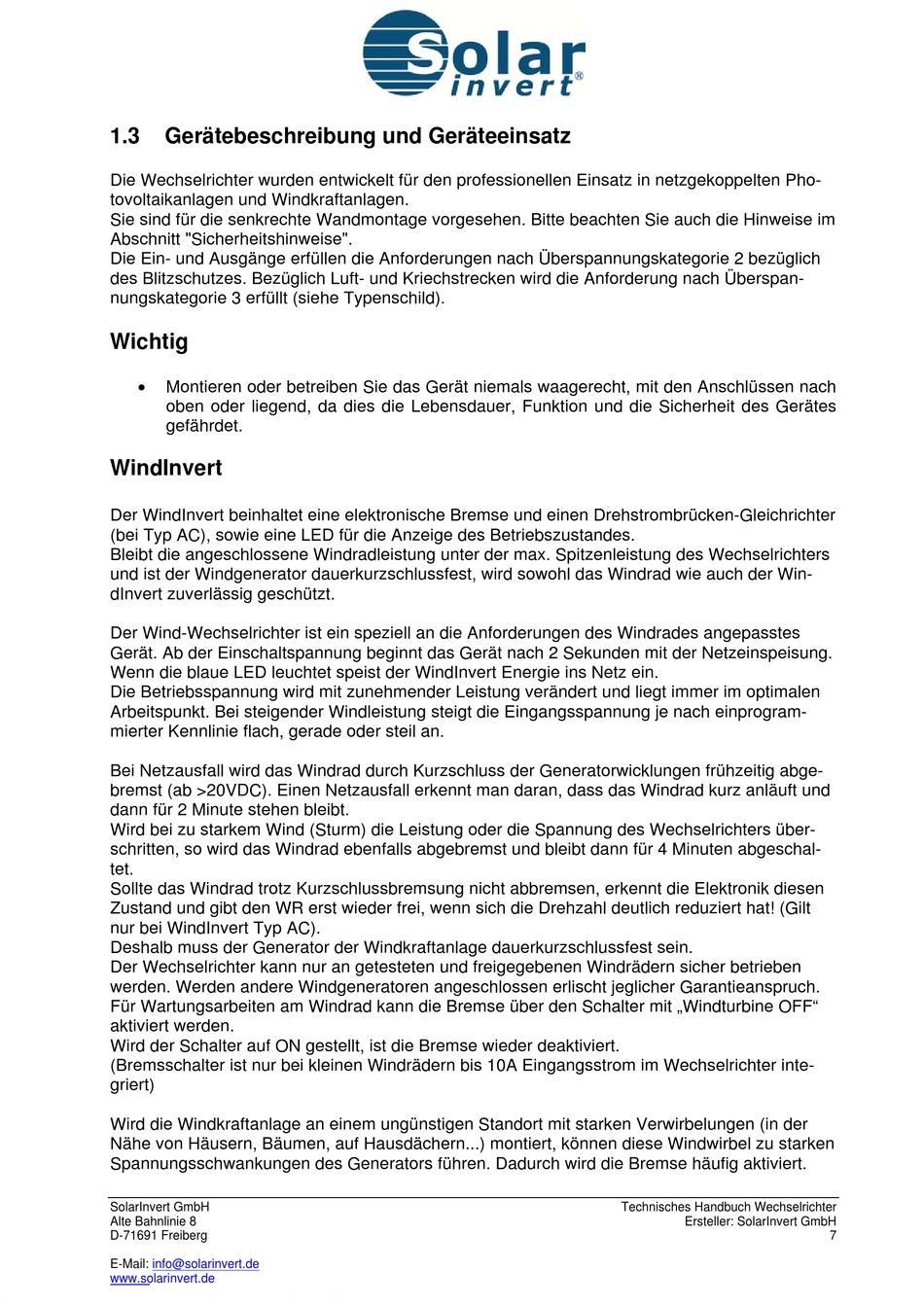

1.3
Gerätebeschreibung und Geräteeinsatz
Die Wechselrichter wurden entwickelt für den professionellen Einsatz in netzgekoppelten Pho-
tovoltaikanlagen und Windkraftanlagen.
Sie sind für die senkrechte Wandmontage vorgesehen. Bitte beachten Sie auch die Hinweise im
Abschnitt "Sicherheitshinweise".
Die Ein- und Ausgänge erfüllen die Anforderungen nach Überspannungskategorie 2 bezüglich
des Blitzschutzes. Bezüglich Luft- und Kriechstrecken wird die Anforderung nach Überspan-
nungskategorie 3 erfüllt (siehe Typenschild).
Wichtig
Montieren oder betreiben Sie das Gerät niemals waagerecht, mit den Anschlüssen nach
oben oder liegend, da dies die Lebensdauer, Funktion und die Sicherheit des Gerätes
gefährdet.
WindInvert
Der WindInvert beinhaltet eine elektronische Bremse und einen Drehstrombrücken-Gleichrichter
(bei Typ AC), sowie eine LED für die Anzeige des Betriebszustandes.
Bleibt die angeschlossene Windradleistung unter der max. Spitzenleistung des Wechselrichters
und ist der Windgenerator dauerkurzschlussfest, wird sowohl das Windrad wie auch der Win-
dInvert zuverlässig geschützt.
Der Wind-Wechselrichter ist ein speziell an die Anforderungen des Windrades angepasstes
Gerät. Ab der Einschaltspannung beginnt das Gerät nach 2 Sekunden mit der Netzeinspeisung.
Wenn die blaue LED leuchtet speist der WindInvert Energie ins Netz ein.
Die Betriebsspannung wird mit zunehmender Leistung verändert und liegt immer im optimalen
Arbeitspunkt. Bei steigender Windleistung steigt die Eingangsspannung je nach einprogram-
mierter Kennlinie flach, gerade oder steil an.
Bei Netzausfall wird das Windrad durch Kurzschluss der Generatorwicklungen frühzeitig abge-
bremst (ab >20VDC). Einen Netzausfall erkennt man daran, dass das Windrad kurz anläuft und
dann für 2 Minute stehen bleibt.
Wird bei zu starkem Wind (Sturm) die Leistung oder die Spannung des Wechselrichters über-
schritten, so wird das Windrad ebenfalls abgebremst und bleibt dann für 4 Minuten abgeschal-
tet.
Sollte das Windrad trotz Kurzschlussbremsung nicht abbremsen, erkennt die Elektronik diesen
Zustand und gibt den WR erst wieder frei, wenn sich die Drehzahl deutlich reduziert hat! (Gilt
nur bei WindInvert Typ AC).
Deshalb muss der Generator der Windkraftanlage dauerkurzschlussfest sein.
Der Wechselrichter kann nur an getesteten und freigegebenen Windrädern sicher betrieben
werden. Werden andere Windgeneratoren angeschlossen erlischt jeglicher Garantieanspruch.
Für Wartungsarbeiten am Windrad kann die Bremse über den Schalter mit „Windturbine OFF"
aktiviert werden.
Wird der Schalter auf ON gestellt, ist die Bremse wieder deaktiviert.
(Bremsschalter ist nur bei kleinen Windrädern bis 10A Eingangsstrom im Wechselrichter inte-
griert)
Wird die Windkraftanlage an einem ungünstigen Standort mit starken Verwirbelungen (in der
Nähe von Häusern, Bäumen, auf Hausdächern...) montiert, können diese Windwirbel zu starken
Spannungsschwankungen des Generators führen. Dadurch wird die Bremse häufig aktiviert.
SolarInvert GmbH
Alte Bahnlinie 8
D-71691 Freiberg
E-Mail:
info@solarinvert.de
www.solarinvert.de
Technisches Handbuch Wechselrichter
Ersteller: SolarInvert GmbH
7
