1.8

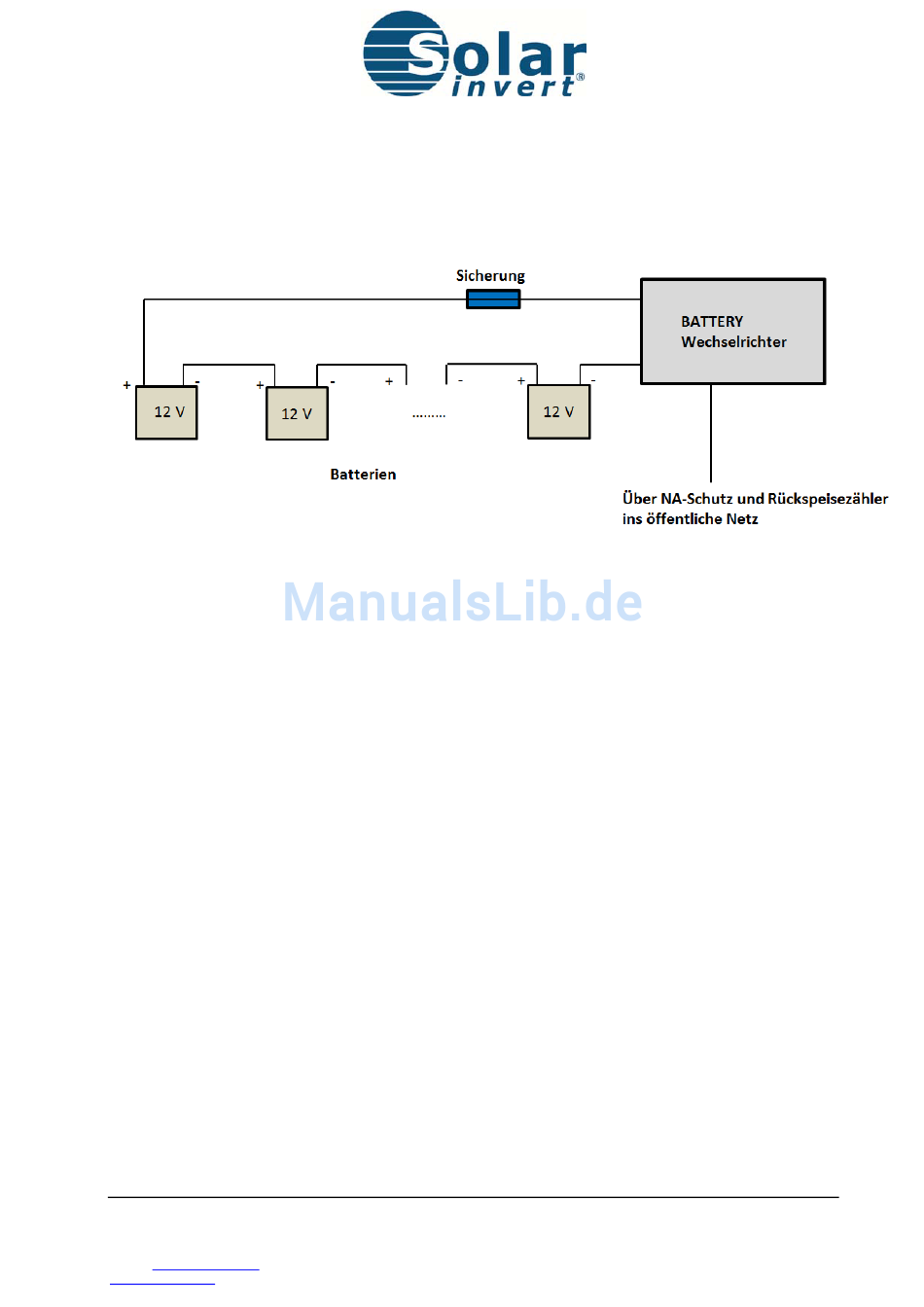

Verschaltungsschema Battery Wechselrichter

Netzeinspeisung
mit 2-8 Stück 12V Batterien in Reihe.
Mögliche Wechselrichtersteuerung bei Leistungseinspeisung ins öffentliche Netz:
-10V bis +10V, 0-10V... Der notwendige Steuerstrom ist max. 2mA!
Elektrisches Schema Anschließen des Wechselrichter.
Wechselrichter + / - und Netzstecker wie im Handbuch beschrieben anschließen.
Schaltmöglichkeit für Laden / ausschalten für Entladen / ausschalten der Wechselrichter:
Wenn Netz an ist, ist der Wechselrichter immer an! Der Übergang zwischen laden und entladen
ist kontinuierlich und unterbrechnungsfrei. Er wird nur durch die Vorgabe der Wechselrichter-
Betriebsspannung bestimmt.
Beispiel:
Ruhespannung des 48V Akku ist bei 60% Ladezustand ca. 52V!
Der Wechselrichter wird mit 53V angesteuert (entspricht +1V auf Steuerleitung). Dann wird der
Akku geladen bis die Spannung auf 53V angestiegen ist! Durch Vorgabe von z.B. nur +0,1V
Schritten kann die Ladeleistung durch eine kleine Regelschleife kontinuierlich gesteuert werden.
Zum Entladen der Batterie gibt man -1V vor, bzw. -0,1V Schritte.
Der Übergang zwischen laden und entladen ist damit sofort möglich.
Es kann auch eine 0-10V Ansteuerung festgelegt werden, dann sind 5V Steuerspannung z.B.
52V!
4V wäre dann entladen und 6V wäre laden!
