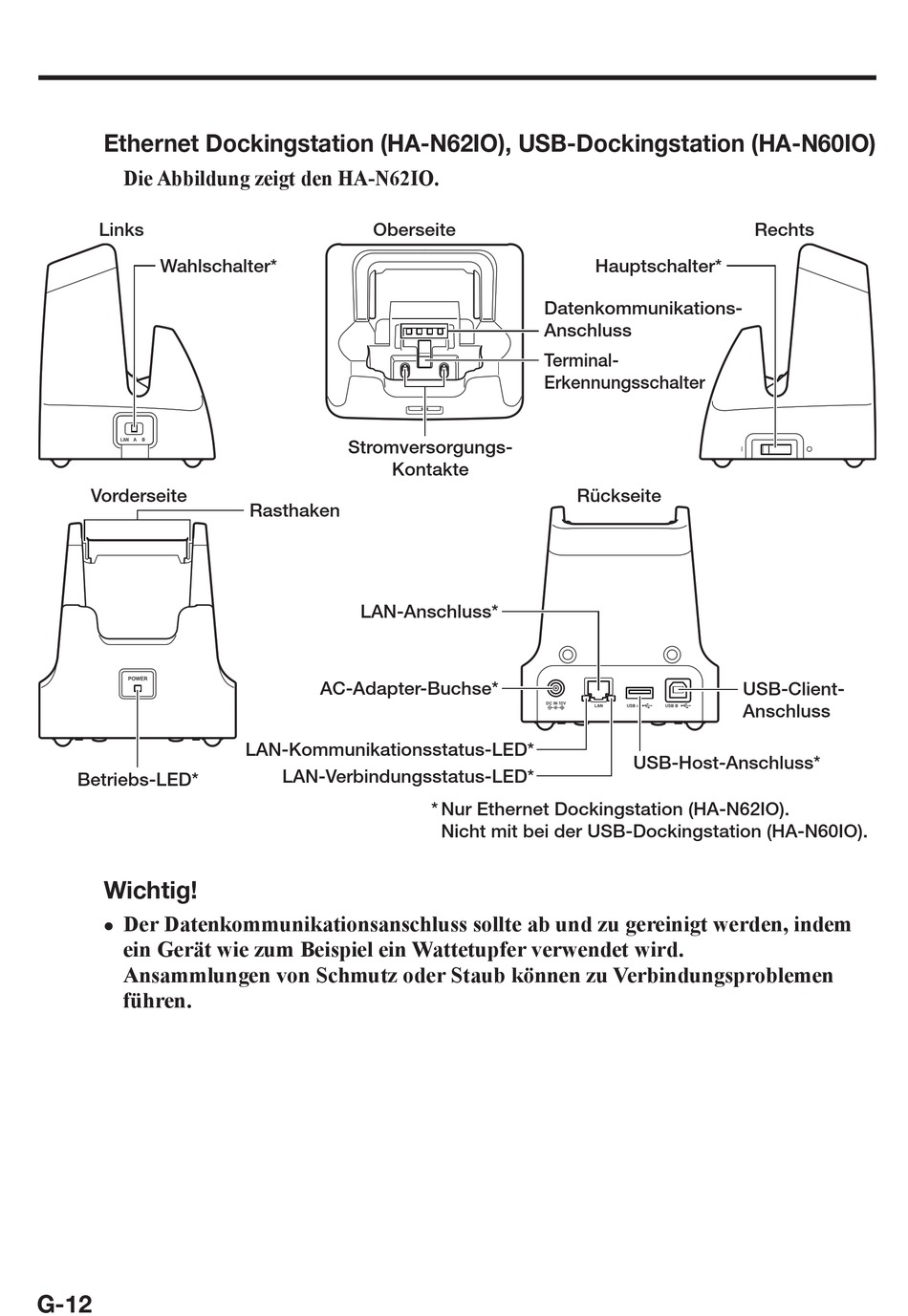

Ethernet Dockingstation (HA-N62IO), USB-Dockingstation (HA-N60IO)
Die Abbildung zeigt den HA-N62IO.
Links
Wahlschalter*
Vorderseite
Betriebs-LED*
Wichtig!
Der Datenkommunikationsanschluss sollte ab und zu gereinigt werden, indem
ein Gerät wie zum Beispiel ein Wattetupfer verwendet wird.
Ansammlungen von Schmutz oder Staub können zu Verbindungsproblemen
führen.
G-12
Oberseite
Stromversorgungs-
Kontakte
Rasthaken
LAN-Anschluss*
AC-Adapter-Buchse*
LAN-Kommunikationsstatus-LED*
LAN-Verbindungsstatus-LED*
Hauptschalter*
Datenkommunikations-
Anschluss
Terminal-
Erkennungsschalter
Rückseite
* Nur Ethernet Dockingstation (HA-N62IO).
Nicht mit bei der USB-Dockingstation (HA-N60IO).
Rechts
USB-Client-
Anschluss
USB-Host-Anschluss*
