3. Verarbeitung

3.1 Fitting

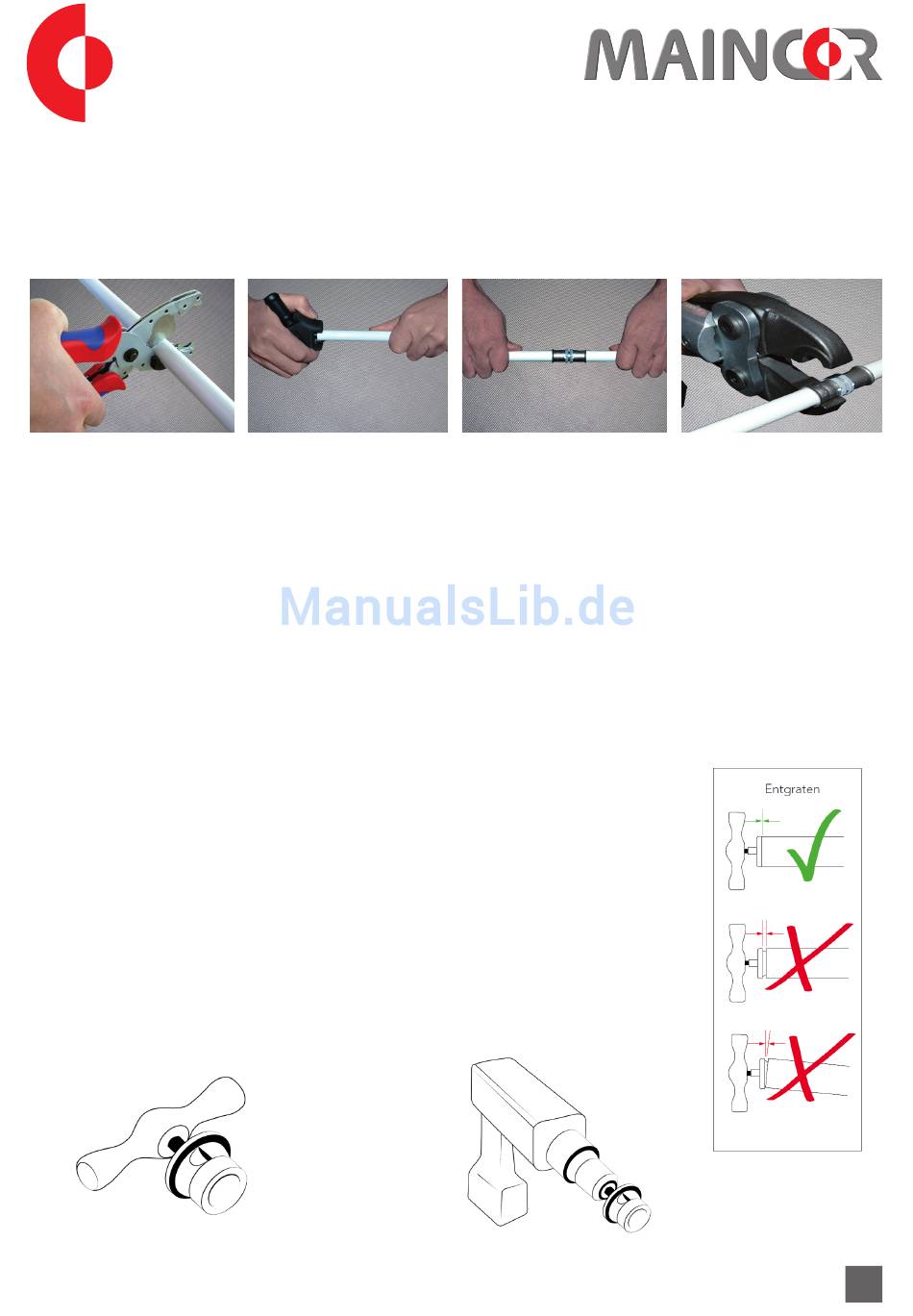

Das MAINPRESS Verbundrohr mit dem entsprechenden Original-Werkzeug von MAINCOR
rechtwinklig ablängen. Das Rohr anschließend entgraten, bis eine umlaufende Fase ersichtlich ist. Die
Fase wird benötigt um eine Beschädigung der Profilringe zu vermeiden. Vor dem Aufstecken muss
die Fase kontrolliert werden. Die korrekte Einstecktiefe kann durch die eingearbeiteten Sichtfenster
am Fitting kontrolliert werden. Pressbacken auf die Hülse zwischen den Anschlägen aufsetzen.
Achten Sie darauf, dass die Pressbacke ordnungsgemäß am Anschlagring anliegt. Anschließend
den Pressvorgang mit Pressmaschine auslösen. Die Pressbacke muss am Ende des Pressvorganges
vollständig geschlossen sein.
Entgraten
MAINPRESS Mehrschichtverbundrohre in den Dimensionen 16 bis 25
müssen vor dem Aufstecken auf den MAINPRESS Fitting kalibriert und
entgratet werden. Ab der Dimension 32 wird das Mehrschichtverbundrohr
nur entgratet. Dies ist zum Schutz des Profilrings zwingend erforderlich. Der
dimensionsabhängige Entgrater ist bis zum Anschlag in das Rohr einzuführen.
Dies kann von Hand geschehen oder mit einer Akku-Bohrmaschine. Ist ein
Montieren von Hand nicht möglich - der Widerstand ist beim Einsetzen
des Fittings zu groß - wurde das Kalibrieren und/oder Entgraten nicht
ordnungsgemäß ausgeführt. In diesem Fall sollte das Einsetzen des Verbinders
vermieden und das Kalibrieren und Entgraten des Rohres wiederholt werden.
