Chassis-Erdung
Vorsicht: Beim Anschluss der Geräte an die Stromquellen müssen die Angaben auf dem
Typenschild beachtet werden, um eine Überbelastung der Stromkreise und die damit
verbundene Möglichkeit einer Beschädigung der Überstromschutzeinrichtungen und
Netzstromverkabelung zu vermeiden.
Warnung: Zum Anschluss des Chassis an eine Stromquelle sind die grundlegenden
Sicherheitsvorkehrungen für Elektroinstallationen zu beachten. Das Chassis muss geerdet
werden. Die Stromquelle muss bei normalem Gebrauch mit Masse verbunden sein.
Bei diesem Verfahren wird zwischen dem Chassis und der Büroerdung eine Masseverbindung
hergestellt. Ein Rahmenmasseanschluss (M4-Schraube) ist am Chassis für die Masseverbindung
vorgesehen. Siehe
Bestimmungen für Elektroinstallationen hergestellt werden. Für die im Rack montierten Geräte
muss eine zuverlässige Erdung (Masseverbindung) aufrechterhalten werden. Dabei ist
besonders auf die Stromversorgungsanschlüsse zu achten.
1. Unter Verwendung eines massiven Kupferdrahtes der Größe AWG 16 (1,25 mm) ein Ende
des Erdungsdrahtes mit einem Erdungsstift am Chassis (in
verbinden. Die Erdungsmutter mit einem Drehmoment von ungefähr 1,7 Nm festziehen.
2. Zur Gewährleistung eines problemlosen Betriebs sollte der Erdungsstift mit einer guten
Masse verbunden werden. Im Erdungskreisleiter zwischen der Stromquelle und dem
Anschlusspunkt
Unterbrechungsgeräte eingebunden sein.
3. Das andere Ende des Erdungsdrahtes mit dem Erdungsleiter des Büros verbinden. Die
Methode und die Befestigungsteile für diese Verbindung müssen allen anwendbaren
lokalen und nationalen Bestimmungen für Elektroinstallationen entsprechen.
ERDUNGSSTIFT
Position
der CPU
Seite 8
© 2005, ADC Telecommunications, Inc.
Abbildung
5. Diese Verbindung muss im gemäß den örtlichen
des
Erdungselektrodenleiters
EIN-/AUS-SCHALTER
(ON/OFF)
EIN-/AUS-SCHALTER
(ON/OFF)
AC
Stromeingangs
Anschluß

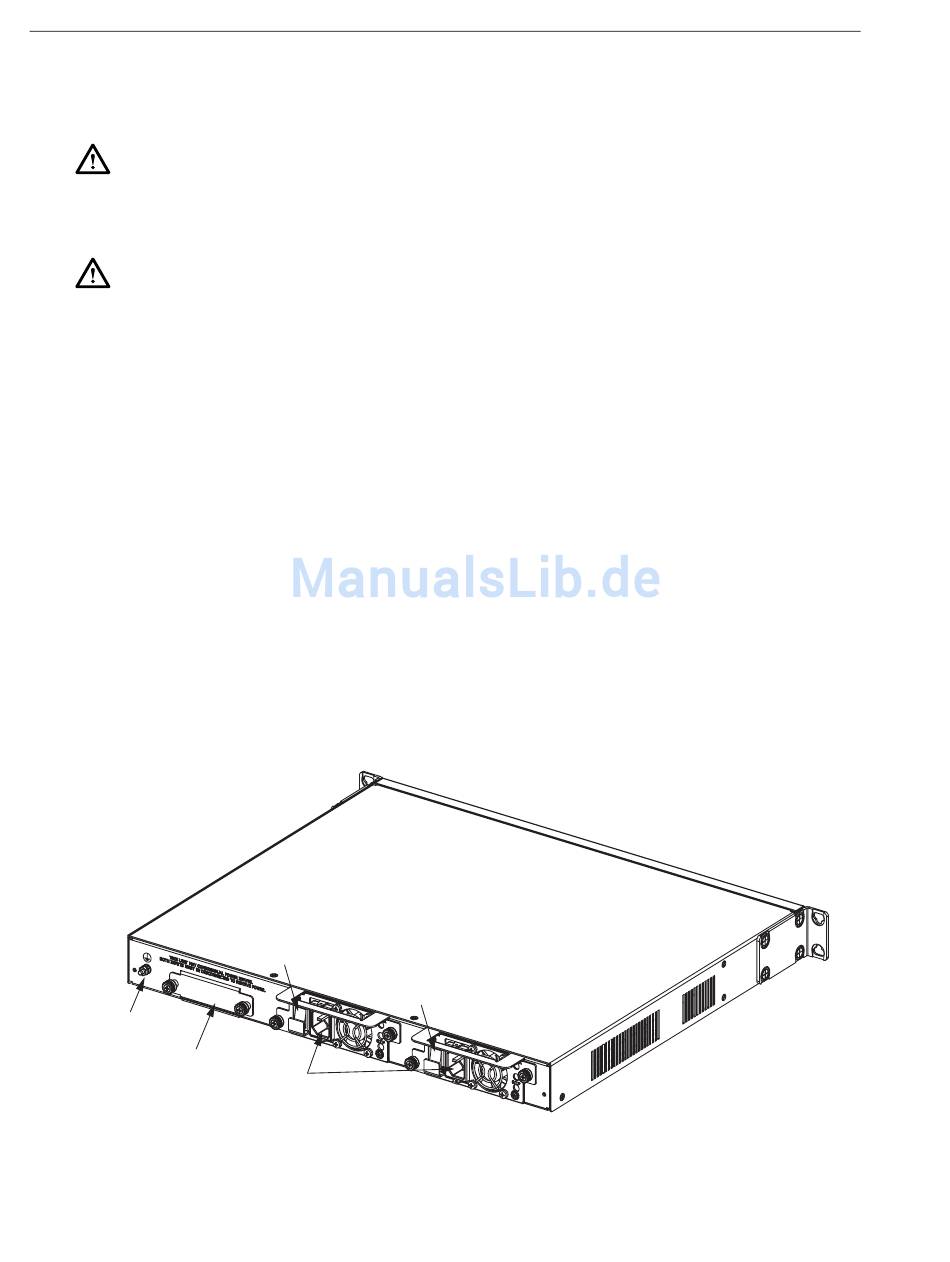

Abbildung 5. Lage der Chassiserdung
Abbildung 5
dürfen
keine
Schalt-
gezeigt)
oder
