ADCP-92-055(DE) • Ausgabe 5 • September 2005
8-32 x 0.375 ZOLL
SCHRAUBEN
(8 STELLEN)
MONTAGEWINKEL
(2 STELLEN)
3. Den für dieses Chassis vorgesehenen Montagebereich festlegen.
Hinweis: Die Kabellänge zwischen dem Switch und dem Datenendgerät darf 100 m nicht
überschreiten.
4. Das Chassis in den zugewiesenen Bereich schieben und die Bohrungen in den
Montagewinkeln auf die Bohrungen im Rack ausrichten. Siehe
5. Die Chassis-Montagewinkel unter Verwendung der mitgelieferten Befestigungsteile im Rack
befestigen. Die Schrauben mit einem Drehmoment von ungefähr 3,1 Nm festziehen.
Seite 6
© 2005, ADC Telecommunications, Inc.
UNTERLEGSCHEIBEN
(8 STELLEN)

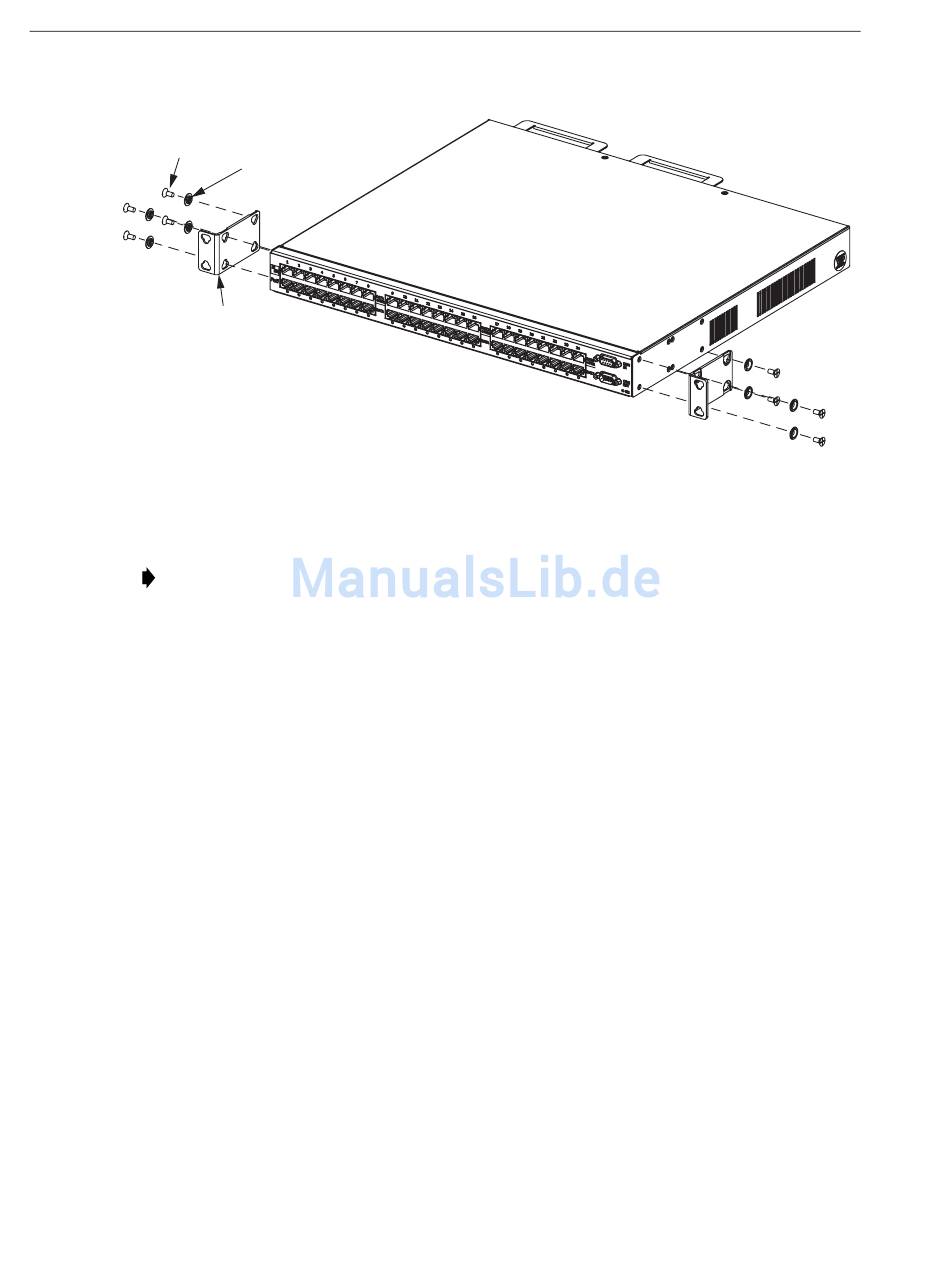

Abbildung 3. Installation der Montagewinkels
20161-B
Abbildung
4.
