4.15 BESTÜCKUNGSPLAN STEUERBAUGRUPPE
BR155
BR155
(Anschluss für LBA-2)
BR806
BR808
X700
X701
X702
X713
X707
X706
+5V Ausgang
5
5
für Poti, etc.
5
X509
Sollwert 1
10
10
M 5V Sollwert 1
13
Sollwert 2
11
11
M 5V Sollwert 2
13
X510
Analogausgang 1
32
32
M 5V, 0-20mA, 10V
13
Analogausgang 2
33
33
M 5V, 0-20mA, 10V
13
X201
Analogausgang 3
34
34
M 5V, 0-20mA, 10V
13
ASM-Eingang
16
16
M 5V
13
X221
17
17
+3,3V
21
X222
RESET
12
12
M 24V, offen=gesperrt
14
Reglersperre
15
15
M 24V, offen=gesperrt
14
SYT 9
18
18
M 24V
14
V261
QUIT
19
19
14
+24V Ausgang
20
20
+24V
20
V271
Funktion
Bezugspotenzial
V281

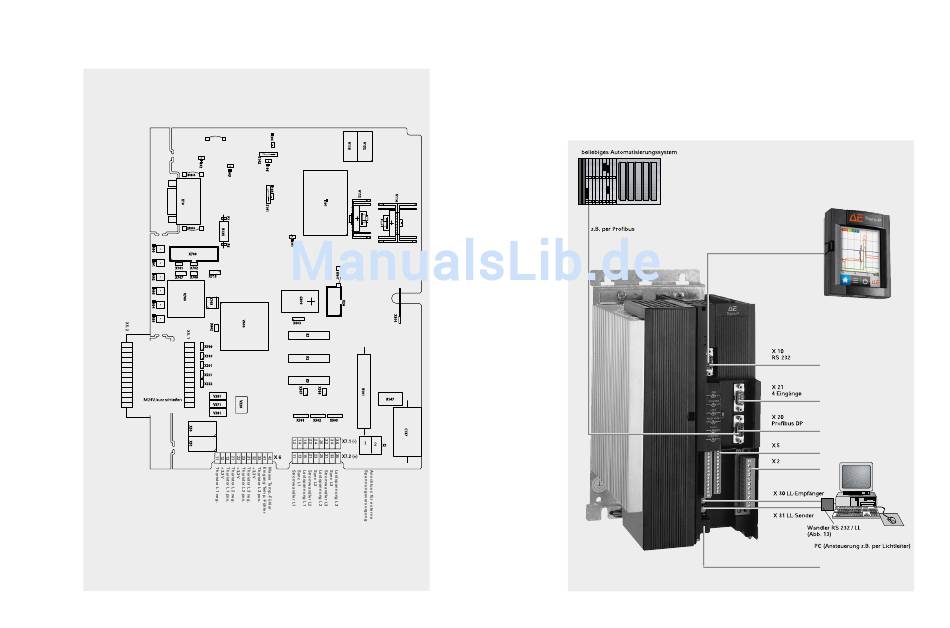

ABB. 20 BESTÜCKUNGSPLAN BAUGRUPPE STEUERGERÄT A70
X603
R147
X501
X502
X503
X1

5. SCHNITTSTELLEN

Notwendige Prozessoptimierungen sowie die Anforderungen an hohe, gleichbleibende und doku-
mentierbare Qualität in Produktionsprozessen verlangen oft den Einsatz von digitaler Prozess-
kommunikation. Sie erlaubt die Verknüpfung vieler Signale und ermöglicht deren Auswertung auf
wirtschaftliche Weise.
ABB. 21 SCHNITTSTELLEN DES THYRO-P
55
LBA-2
per RS232
X40 / X41 dASM
