Notice d'utilisation
POWER PEAK 400

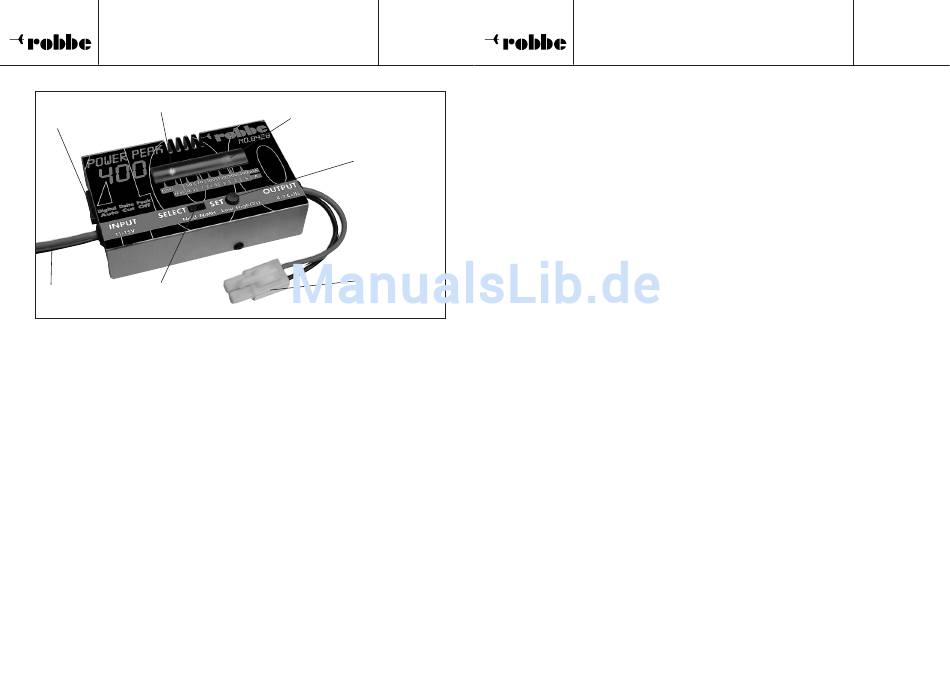

Éléments de commande
LED verte : gamme de courants
Fusible
Commutateur
Alimentation
Cd-Ni/NiMH
12 Volts
Mise en service
-
Raccorder les pinces crocodile à une batterie au plomb de 12 volts ou à bloc d'alimen-
tation secteur approprié ; veiller absolument à respecter les polarités (rouge = plus / noir
= moins). La LED verte de la gamme de charge « low » clignote et la LED rouge du cou-
rant de charge de 50 mA est allumée.
-
Si aucune LED n'est allumée, cela peut signifier que les pinces crocodile sont mal bran-
chées du point de vue de la polarité ou que la batterie 12 volts est vide. En cas d'in-
version de polarité, contrôler le fusible du chargeur.
Lorsque, outre la LED verte, les LED rouges du courant de charge de 50 mA et 300 mA
clignotent, cela signifie que la tension de l'accu 12 volts est inférieure à 11 volts.
-
Ne pas raccorder l'accu pour l'instant
-
En fonction du type d'accu à charger, amener le curseur de sélection sur la position Cd-
Ni (NiCd) ou sur la position NiMH.
-
La gamme de charge « low » actuelle est signalée par le clignotement de la LED verte.
Il est possible dès maintenant, avec une action brève sur la touche Set de sélectionner
un courant de charge sur une gamme de 50 à 300 mA. La LED rouge indique le cou-
rant de charge sélectionné.
-
Si l'accu doit être chargé dans une gamme de courants de charge plus élevés, il faut
sélectionner la gamme de courants « High ». Maintenir la pression sur le bouton (envi-
ron 2 secondes) jusqu'à ce que LED de la gamme « High » clignote et qu'un bip reten-
tisse pour confirmer la sélection.
-
Vous pouvez dès lors sélectionner le courant de charge dans la gamme « High »
comme décrit précédemment pour « Low ».
L'appareil est alors prêt à charger 4 à 7 éléments d'accus Cd-Ni ou NiMH.
Réf.
8428
LED rouge : courant de charge
Touche SET
Sortie de charge
10
Notice d'utilisation
POWER PEAK 400
Charger
-
Lorsque vous raccordez l'accu, observer les polarités (rouge = plus / noir = moins).
-
Lorsque l'accu est correctement raccordé, la procédure de charge commence immé-
diatement. La LED verte de la gamme de charge actuelle s'allume et un bip retentit.
-
Il n'est pas possible de modifier la valeur du courant pendant toute la charge.
-
Lorsque l'accu est entièrement chargé, le dispositif d'arrêt automatique en fin de char-
ge l'arrête. La LED rouge clignote et un bip retentit pendant environ 10 secondes.
Fin de la procédure de charge
-
Déconnecter l'accu en charge en débranchant son cordon.
-
Retirer les pinces crocodile de la batterie d'alimentation de 12 volts.
Observer impérativement la séquence des opérations décrites ci-dessus afin d'évi-
ter tout court-circuit au niveau des pinces crocodile.
Affichage des anomalies et traitement des dysfonctionnements
Anomalies
Tension d'admission <11 volts ou >15 volts
polarités inversées de l'accu à charger
commutateur de type
d'accu actionné pendant une charge
accu en charge débranché pendant la charge
L'affichage d'anomalies est accompagné d'un bip sonore.
Pour désactiver le bip sonore et l'affichage de l'anomalie procéder comme suit :
-
supprimer l'origine de l'anomalie
-
débrancher l'accu
retirer la connexion du chargeur de la batterie 12 volts.
Remarques
-
Le courant de charge maximal de 5 A peut être limité à des valeurs inférieures en fon-
ction du niveau de charge de la batterie 12 volts ou de celui de l'accu en charge.
-
Le courant de charge est coupé automatiquement, brièvement, toutes les 55 secondes.
-
Après une déconnexion de la tension d'alimentation il faut effectuer systématiquement
une nouvelle mise au point du courant de charge.
robbe modellsport GmbH & Co. KG
Sous réserve de modification technique
Réf.
8428
les LED rouges clignotent
LED 50mA & LED 300 mA
LED 70mA & LED 300 mA
LED 100mA & LED 300 mA
LED 150mA & LED 300 mA
11
