Bedienungsanleitung
POWER PEAK 400

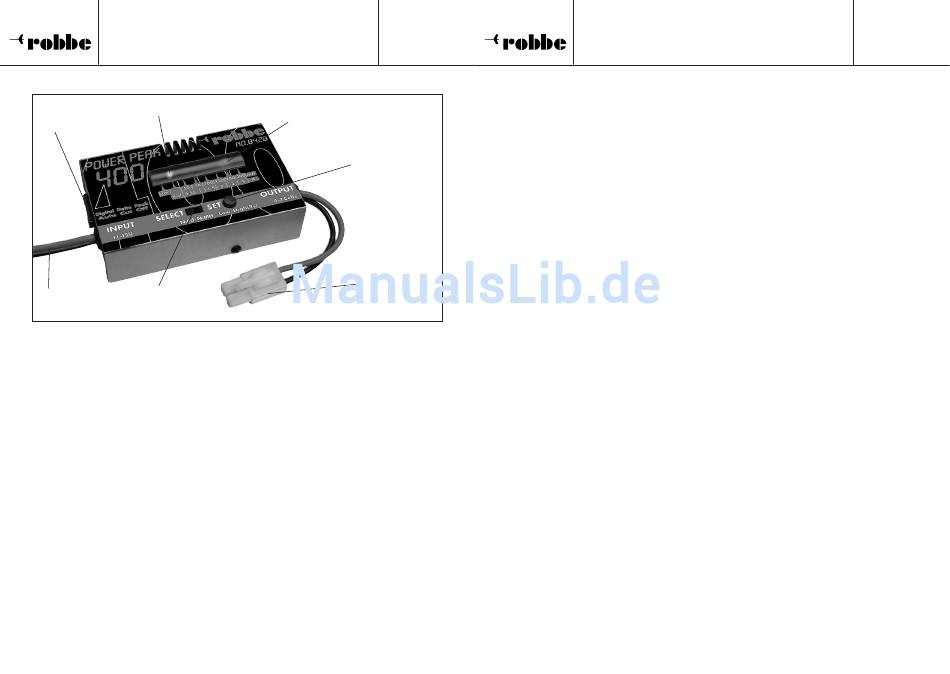

Bedienelemente
LED grün: Strombereich
Sicherung
NICD/NIMH
12 V
Umschalter
Stromversorgung
Inbetriebnahme
-
Das Kabel mit den Krokodilklemmen an eine 12 V Bleibatterie anschließen. Unbedingt
auf richtige Polung achten (rot = plus / schwarz = minus). Die grüne Led für den
Strombereich "Low" blinkt und die rote Led für den Ladestrom 50 mA ist eingeschaltet.
-
Leuchtet keine Led, so kann dies ein Zeichen für eine Verpolung der Krokodilklemmen
oder für eine leere 12 V Bleibatterie sein. Bei Verpolung ist die 7,5A Sicherung des
Ladegerätes zu kontrollieren.
Sollten neben der grünen Led auch die roten Leds für den Ladestrom 50 mA und 300
mA blinken, ist die Spannung der 12V Bleibatterie kleiner als 11V.
-
Der Akku wird noch nicht angeschlossen.
-
Entsprechend dem Akkutyp den Schiebeschalter in Position NiCd oder NiMH bringen.
-
Der aktuelle Strombereich "Low" wird durch eine blinkende, grüne Led angezeigt. Jetzt
kann durch mehrmaliges, kurzes Betätigen der Set-Taste der Ladestrom im Bereich von
50 ... 300 mA eingestellt werden. Die rote Led zeigt den gewählten Strombereich an.
-
Falls der Akku mit einem größeren Ladestrom geladen werden soll, muß der
Strombereich "High" gewählt werden. Der Taster wird so lange gehalten (etwa 2
Sekunden) bis die Led für den Strombereich "High" blinkt und als Quittung ein Beep-
Signal ertönt.
-
Nun können auf die gleiche Weise die entsprechenden Ladeströme im "High"-Bereich
gewählt werden.
Das Gerät ist nun bereit zum Laden von 4- bis 7-zelligen NiCd- und NiMH-Akkus.
Bestell Nr.
8428
LED rot: Ladestrom
SET-Taste
Ladeausgang
4
Bedienungsanleitung
POWER PEAK 400
Laden
-
Beim Anschluß des Akkus ist auf die richtige Polung (rot = plus / schwarz = minus) zu
achten.
-
Ist der Akku richtig angeschlossen, beginnt sofort der Ladeprozeß. Die grüne Led des
aktuellen Strombereiches wird eingeschaltet und es ertönt ein Beep-Signal.
-
Der Strom kann während des Ladens nicht geändert werden.
-
Bei vollem Akku schaltet der Lader durch die Abschaltautomatik ab. Die rote Led blinkt
und es ertönt für etwa 10 Sekunden ein Beep-Signal.
Beenden des Ladevorganges
-
Den zu ladenden Akku vom Ladekabel trennen.
-
Krokodilklemmen von der 12 V Bleibatterie abtrennen.
Diese Reihenfolge ist unbedingt einzuhalten, um Kurzschlüsse an den
Krokodilklemmen zu vermeiden.
Fehleranzeigen und Fehlerbehandlung
Fehler
Eingangsspannung <11V oder >15V
zu ladender Akku verpolt
Schalter für Akkutyp während des Ladevorganges
betätigt
zu ladender Akku während des Ladevorganges getrennt
Die Fehleranzeige wird von einem Beep-Signal begleitet.
Um die Fehleranzeige + Beep zu deaktivieren sind folgende Schritte durchzuführen:
-
Den Fehler beseitigen.
-
Den Akku abklemmen.
-
Das Ladegerät von der 12V Bleibatterie trennen.
Anmerkungen
-
Der maximal mögliche Ladestrom von 5 A kann, je nach Spannungslage der 12 V
Bleibatterie oder des zu ladenden Akkus, auf niedrigere Werte begrenzt werden.
-
Der Ladestrom wird automatisch alle 55 Sekunden kurz unterbrochen.
-
Nach dem Trennen von der Versorgungsspannung muß der Ladestrom jeweils wieder
neu eingestellt werden.
robbe Modellsport GmbH & Co. KG
Technische Änderungen vorbehalten
Bestell Nr.
8428
rote Leds blinken
Led 50mA & Led 300mA
Led 70mA & Led 300mA
Led 100mA & Led 300mA
Led 150mA & Led 300mA
5
