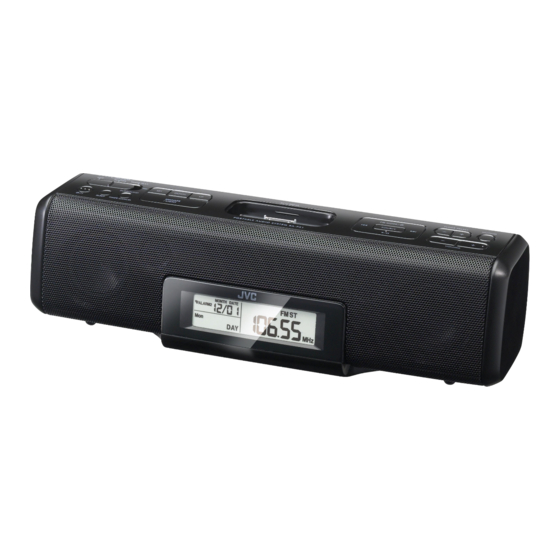

JVC RA-P51B Bedienungsanleitung

TRAGBARES AUDIOSYSTEM
RA-P50W/RA-P51B
BEDIENUNGSANLEITUNG
GE
LVT2019-004B[E]
0510KMMCREBET
©2009 Victor Company of Japan, Limited
Warnung, Achtung und sonstige Hinweise
Vielen Dank für den Kauf eines JVC-Produktes. Bitte lesen Sie die Anleitung vollständig durch, bevor Sie
das Gerät in Betrieb nehmen, um sicherzustellen, dass Sie alles vollständig verstehen und die bestmögliche
Leistung des Geräts erhalten.
ACHTUNG
Das Typenschild befindet sich außen auf der
Zur Verhinderung von elektrischen Schlägen,
Geräteunterseite.
Brandgefahr, usw:
1. Keine Schrauben lösen oder Abdeckungen
enlfernen und nicht das Gehäuse öffnen.
Sehr geehrter Kunde, sehr geehrte Kundin,
2. Dieses Gerät weder Regen noch Feuchtigkeit
aussetzen.
dieses Gerät stimmt mit den gültigen
europäischen Richtlinien und Normen bezüglich
ACHTUNG
elektromagnetischer Verträglichkeit und
• Blockieren Sie keine Belüftungsschlitze
elektrischer Sicherheit überein.
oder -bohrungen. (Wenn die Belüftungsöffnungen
oder -löcher durch eine Zeitung oder ein Tuch
Die europäische Vertretung für die Victor
etc. blockiert werden, kann die entstehende Hitze
Company of Japan, Limited ist:
nicht abgeführt werden.)
JVC Technical Services Europe GmbH
• Stellen Sie keine offenen Flammen, beispielsweise
Postfach 10 05 04
angezündete Kerzen, auf das Gerät.
61145 Friedberg
• Wenn Sie Batterien entsorgen, denken Sie an
Deutschland
den Umweltschutz.
Batterien müssen entsprechend den
geltenden örtlichen Vorschriften oder
Achtung
Gesetzen entsorgt werden.
Die Batterie sollte keiner übermäßigen Hitze wie
• Setzen Sie dieses Gerät auf keinen Fall Regen,
direktem Sonnenlicht, Feuer o. Ä. ausgesetzt
Feuchtigkeit oder Flüssigkeitsspritzern aus. Es
werden.
dürfen auch keine mit Flüssigkeit gefüllen Objekte,
z. B. Vasen, auf das Gerät gestellt werden.
ACHTUNG
Die Taste kann in keiner Stellung zur Unterbrechung der Stromversorgung verwendet werden.
Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen.
Der Netzstecker oder ein Gerätestecker wird zum Abtrennen des Geräts verwendet, das abgetrennte Gerät
bleibt ständig betriebsbereit.
Um die Stromversorgung vollständig auszuschalten, muss der Netzadapter des Gerätes vom Stromnetz
getrennt werden.
Der Netzadapter darf nicht blockiert werden und muss während des Betriebes leicht zugänglich sein.
Technische Daten
Modell RA-P50W/RA-P51B
Typ Tragbare Audiosystem
Ausgangsleistung 4 W x 2
Verstärker
1 kHz 10 % THD, 6 W (IEC268-3)
Eingangsempfindlichkeit/Impedanz AUDIO IN 250 mV / 47 kW
Frequenzband FM
Frequenzbereich 87,50 MHz – 108,00 MHz
FM Tuner Frequenzschritt 50 kHz
Voreingestellte 20
Sender
Lautsprecher 1-Weg-Breitband, Durchmesser 50 mm x 2
External DC IN (für Netzadapter)
Eingangsbuchse
AUDIO IN (Minibuchse)
iPod-Anschluss Ausgangsleistung: 5 V DC 500 mA
9 V DC 1,5 A (EXTERNAL DC IN)
Stromquelle 9 V DC (6 BATTERIEN GRÖSSE AA (R6) ODER GLEICHWERTIG)
3 V DC (CR2025, für die Uhr)
0,5 W (im Bereitschaftsmodus)
Leistungsaufnahme 13 W (Eingeschaltet)
6 W (im Bereitschaftsmodus, mit angeschlossenem iPod)
Eingang: 110–240 V AC , 50/60 Hz / 0,5 A
Netzadapter
Ausgang: 9 V DC 1,5 A
Abmessungen (B x H x T) (B) 310 mm x (H) 88 mm x (T) 93 mm
Gewicht (ohne Batterien) 0,8 kg
Zubehör Siehe unter: Mitgelieferte Zubehörteile
Technische Daten und Aussehen können sich ohne vorherige Angabe ändern.
Achtung: Ausreichende Belüftung
Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollte das Gerät unter
folgenden Bedingungen aufgestellt werden:
1 Vorderseite: Hindernisfrei und gut zugänglich.
2 Seitenwände/Oberseite/Rückwand: Hindernisfrei in allen gegebenen Abständen (s. Abbildung).
3 Unterseite: Die Stellfläche muß absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch
Aufstellung auf einem Stand mit mindestens 10 cm Höhe.
Seitenansicht
Vorderansicht
15cm
15cm
15cm 15cm 15cm
10cm
Benutzerinformationen zur Entsorgung alter Geräte und Batterien
[Europäische Union]
Diese Symbole zeigen an, dass elektrische bzw. elektronische Altgeräte und Batterien
mit diesem Symbol nicht als normaler Haushaltsabfall entsorgt werden dürfen.
Stattdessen müssen die Produkte zur fachgerechten Entsorgung, Weiterverwendung und
Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung sowie den Richtlinien
2002/96/EG und 2006/66/EG einer entsprechenden Sammelstelle für das Recycling
elektrischer und elektronischer Geräte und Batterien zugeführt werden.
Die korrekte Entsorgung dieser Produkte dient dem Umweltschutz und verhindert mögliche Schäden
Produkte
für die Umwelt und die Gesundheit, welche durch unsachgemäße Behandlung der Produkte
auftreten können.
Weitere Informationen zu Sammelstellen und dem Recycling dieser Produkte erhalten
Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem
Geschäft, in dem Sie das Produkt gekauft haben.
Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der
Batterie Landesgesetzgebung Strafen ausgesprochen werden.
Hinweis: [Geschäftskunden]
Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite
Das Zeichen Pb
http://www.jvc.eu/, auf der Sie Informationen zur Rücknahme des Produkts finden.
unterhalb des
Batteriesymbols
[Andere Länder außerhalb der Europäischen Union]
gibt an, dass
Diese Symbole sind nur in der Europäischen Union gültig.
diese Batterie
Blei enthält. Wenn Sie diese Produkte entsorgen möchten, halten Sie sich dabei bitte an die
entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung
von alten elektrischen bzw. elektronischen Geräten und Batterien.
1
1. Erste Schritte
n Mitgelieferte Zubehörteile
Überprüfen Sie nach dem Auspacken, ob folgende Artikel vorhanden sind.
• Netzadapter AA-R9029 (für RA-P50W) oder AA-R9032 (für RA-P51B)
• CR2025 Lithium-Knopfbatterie (Ab Werk in der Rückwand des Gerätes eingelegt.)
Warnung
• Bewahren Sie die Batterie außerhalb der Reichweite von Kindern auf. Wenn die Batterie versehentlich von
einem Kind verschluckt wird, suchen Sie sofort einen Arzt auf.
• Batterie nicht wiederaufladen, kurzschließen, zerlegen oder ins Feuer werfen. Dies kann zum Erhitzen
oder Platzen der Batterie oder zu einem Brand führen.
• Bewahren Sie die Batterie nicht zusammen mit anderen metallischen Gegenständen auf. Dies kann zum
Erhitzen oder Platzen der Batterie oder zu einem Brand führen.
• Beim Entsorgen oder Lagern der Batterie sollten Sie sie mit Klebeband und Isoliermaterial einwickeln.
Andernfalls kann es zum Erhitzen oder Platzen der Batterie oder zu einem Brand kommen.
• Die Batterie sollte nicht mit Pinzetten oder ähnlichen Werkzeugen gehandhabt werden. Dies kann zum
Erhitzen oder Platzen der Batterie oder zu einem Brand führen.
• Entsorgen Sie die Batterie ordnungsgemäß entsprechend der bundesweiten oder lokalen Vorschriften.
VORSICHT:
Explosionsgefahr, wenn Batterie falsch eingesetzt wird.
Nur durch denselben oder entsprechenden Typ ersetzen.
2. Hauptfunktionen
Drücken Funktionen
• Beleuchtung des Anzeigebildschirms für 5 Sekunden bei ausgeschaltetem Gerät.
• Vorübergehendes Unterbrechen des Alarms, während der Alarm ertönt (SNOOZE).
(Siehe "Unterbrechen des Alarms")
• Ein-/Ausschalten der Hintergrundbeleuchtung, während die Taste gedrückt
gehalten wird.
Siehe "3. Einstellung der Uhrzeit,
6. Einstellung des Weckers"
Drücken Funktionen
Schaltet das Gerät ein oder
aus (Bereitschaft)
Wenn das Gerät bei einer Lautstärkeneinstellung von
"15" oder höher in den Bereitschaftsmodus geschaltet
wird, stellt das Gerät den Lautstärkepegel beim
nächsten Einschalten automatisch auf "14".
Drücken Funktionen
Sleep Timer-Einstellung.
Siehe S4.
Drücken Funktionen
• Ein-/Ausschalten von SURROUND.
In diesem Modus können Sie Musik mit einem räumlichen und tiefen
Klang genießen. (Der Modus ist nicht aktiv, wenn mono eingestellt ist.)
• Kehren Sie während des Einstellens der Uhr oder der Weckzeit zum
vorherigen Punkt zurück.
Siehe S3-4
n Informations-Anzeige
Datum
Wochentag
u Symbol-Erläuterungen
Aus: Aktuelle Uhrzeit / Ein: Weckzeit
Aus: Wecker aus / Ein: Wecker an / Blinkt: Alarm läuft (wenn "TIMER PLAY" eingestellt ist)
Blinkt während der Schlummerfunktion (Wecker pausiert)
SLEEP Beleuchtung bei ausgewähltem Schlafmodus.
n Vorbereitung des Gerätes
u Drehen Sie das Gerät zur Rückseite und entfernen
Sie den Isolierstreifen, bevor Sie das Gerät zum
ersten Mal verwenden.
→ Die Anzeige des Gerätes leuchtet auf und zeigt die
Standarduhr.
Isolierstreifen
u Batterien in das Gerät einlegen (Batteriebetrieb)
Legen Sie in jedes Fach drei Batterien ein (sechs Batterien insgesamt). Achten Sie auf die richtige Zuordnung der
Pole (+/-).
Wenn der Netzadapter an eine Steckdose angeschlossen ist, lässt sich das Gerät ohne Batterien betreiben.
Schließen Sie das Fach in der durch Nummern angezeigten Reihenfolge.
R6 (SUM-3)/AA (15F)
(nicht mitgeliefert)
1
u Netzadapter anschließen
VORSICHT:
Um das Risiko eines Feuers zu vermeiden und
Anschluss an eine Steckdose
Schaden vorzubeugen.
Stecken Sie den Netzadapter
• Verwenden Sie außer dem mitgelieferten keine
erst ein, nachdem alle
anderen Netzadapter.
anderen Verbindungen • Verwenden Sie den mitgelieferten Netzadapter
nicht für andere Geräte.
Netzadapter (mitgeliefert): hergestellt sind.
Drücken Funktionen
Drücken
• Umschalten zwischen FM stereo/mono,
FM MODE/
wenn FM ausgewählt ist. Siehe S3.
¢ (Siehe S3-4)
4
3/8
iPod-Verbindungsst
Drücken
Stationssender wählen.
Drücken
Ton ausschalten.
Rückkehr zum Ursprungsmodus durch
nochmaliges Drücken.
Drücken
Einstellung der Lautstärke von 00 bis
maximal 20.
Beim Einstellen der Lautstärke
Bei Einstellung auf FM-Radio
Aktuelle Uhrzeit/
Bei Einstellung der Signalquelle auf iPod und des Weckers auf TIMER PLAY iPod (blinkt)
Weckzeit
Bei Einstellung der Signalquelle auf FM-Radio und des
Weckers auf TIMER PLAY
Bei Nachlassen der Batterie
Beim Versuch den Wecker auf TIMER PLAY zu stellen, während AUDIO IN gewählt ist
SURROUND beginnt zu leuchten, wenn es eingeschaltet wird.
"ST" wird angezeigt, wenn eine FM-Stereo-Sendung empfangen wird.
"MONO" wird angezeigt, wenn mono eingestellt ist. (Siehe "FM-Sendungen" hören)
Aktuelle Uhrzeit: blinkt / Andere Uhr-Anzeige: leuchtet
" " wird angezeigt, wenn der Ton stummgeschaltet ist.
2
Rückwand des Gerätes
Ziehen
1
FM-Drahtantenne
Funktionen
Auswählen einer Signalquelle
iPod → FM → AUDIO IN
Funktionen
Funktionen
Funktionen
00 - 20
P01 - P20 (Kanal) /
87,50 - 108,00 MHz (Frequenz)
FM (blinkt)
- - -
