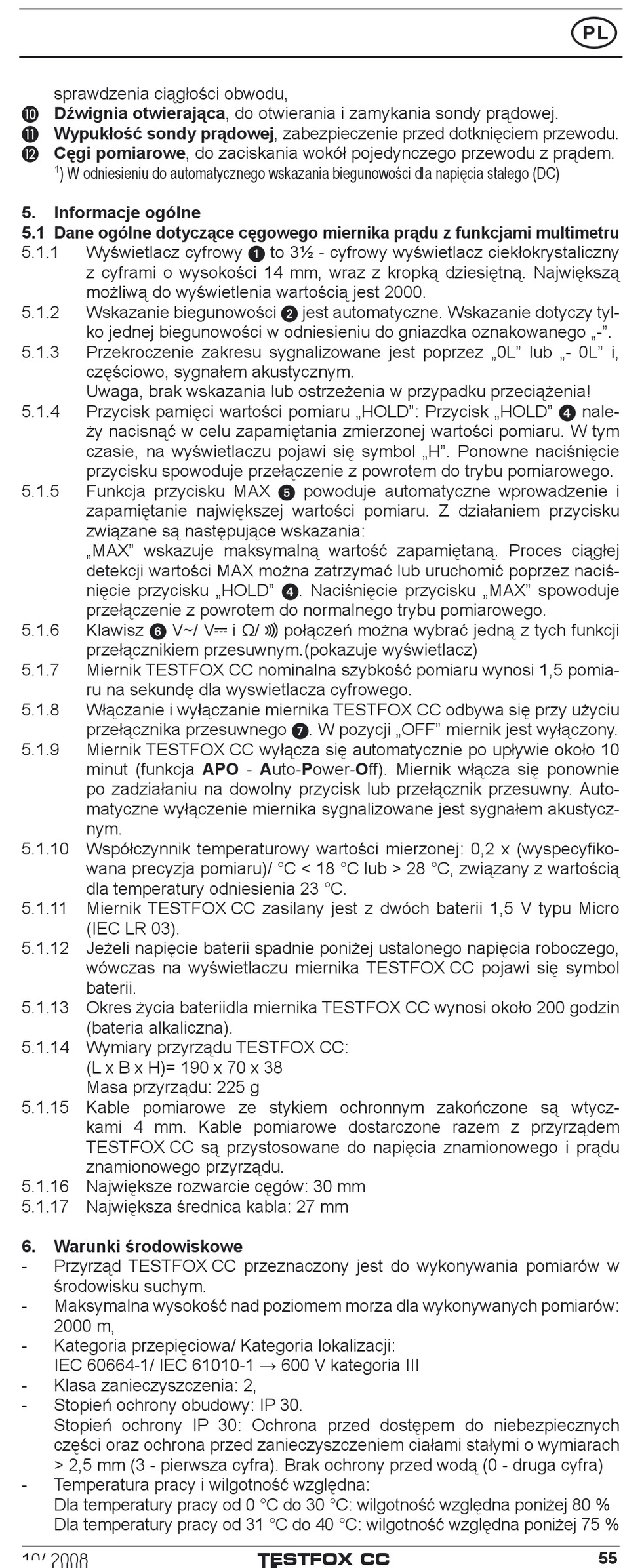

sprawdzenia ciągłości obwodu,
J Dźwigniaotwierająca, do otwierania i zamykania sondy prądowej.
K Wypukłośćsondyprądowej, zabezpieczenie przed dotknięciem przewodu.
L Cęgipomiarowe, do zaciskania wokół pojedynczego przewodu z prądem.
) W odniesieniu do automatycznego wskazania biegunowości dla napięcia stałego (DC)
1
5. Informacje ogólne
5.1 Daneogólnedotyczącecęgowegomiernikaprąduzfunkcjamimultimetru
5.1.1 Wyświetlacz cyfrowy 1 to 3½ - cyfrowy wyświetlacz ciekłokrystaliczny
z cyframi o wysokości 14 mm, wraz z kropką dziesiętną. Największą
możliwą do wyświetlenia wartością jest 2000.
5.1.2 Wskazanie biegunowości 2 jest automatyczne. Wskazanie dotyczy tyl-
ko jednej biegunowości w odniesieniu do gniazdka oznakowanego „-".
5.1.3 Przekroczenie zakresu sygnalizowane jest poprzez „0L" lub „- 0L" i,
częściowo, sygnałem akustycznym.
Uwaga, brak wskazania lub ostrzeżenia w przypadku przeciążenia!
5.1.4 Przycisk pamięci wartości pomiaru „HOLD": Przycisk „HOLD" 4 nale-
ży nacisnąć w celu zapamiętania zmierzonej wartości pomiaru. W tym
czasie, na wyświetlaczu pojawi się symbol „H". Ponowne naciśnięcie
przycisku spowoduje przełączenie z powrotem do trybu pomiarowego.
5.1.5 Funkcja przycisku MAX 5 powoduje automatyczne wprowadzenie i
zapamiętanie największej wartości pomiaru. Z działaniem przycisku
związane są następujące wskazania:
„MAX" wskazuje maksymalną wartość zapamiętaną. Proces ciągłej
detekcji wartości MAX można zatrzymać lub uruchomić poprzez naciś-
nięcie przycisku „HOLD" 4. Naciśnięcie przycisku „MAX" spowoduje
przełączenie z powrotem do normalnego trybu pomiarowego.
5.1.6 Klawisz 6 V~/ V i Ω/
przełącznikiem przesuwnym.(pokazuje wyświetlacz)
5.1.7 Miernik TESTFOX CC nominalna szybkość pomiaru wynosi 1,5 pomia-
ru na sekundę dla wyswietlacza cyfrowego.
5.1.8 Włączanie i wyłączanie miernika TESTFOX CC odbywa się przy użyciu
przełącznika przesuwnego 7. W pozycji „OFF" miernik jest wyłączony.
5.1.9 Miernik TESTFOX CC wyłącza się automatycznie po upływie około 10
minut (funkcja APO - Auto-Power-Off). Miernik włącza się ponownie
po zadziałaniu na dowolny przycisk lub przełącznik przesuwny. Auto-
matyczne wyłączenie miernika sygnalizowane jest sygnałem akustycz-
nym.
5.1.10 Współczynnik temperaturowy wartości mierzonej: 0,2 x (wyspecyfiko-
wana precyzja pomiaru)/ °C < 18 °C lub > 28 °C, związany z wartością
dla temperatury odniesienia 23 °C.
5.1.11 Miernik TESTFOX CC zasilany jest z dwóch baterii 1,5 V typu Micro
(IEC LR 03).
5.1.12 Jeżeli napięcie baterii spadnie poniżej ustalonego napięcia roboczego,
wówczas na wyświetlaczu miernika TESTFOX CC pojawi się symbol
baterii.
5.1.13 Okres życia bateriidla miernika TESTFOX CC wynosi około 200 godzin
(bateria alkaliczna).
5.1.14 Wymiary przyrządu TESTFOX CC:
(L x B x H)= 190 x 70 x 38
Masa przyrządu: 225 g
5.1.15 Kable pomiarowe ze stykiem ochronnym zakończone są wtycz-
kami 4 mm. Kable pomiarowe dostarczone razem z przyrządem
TESTFOX CC są przystosowane do napięcia znamionowego i prądu
znamionowego przyrządu.
5.1.16 Największe rozwarcie cęgów: 30 mm
5.1.17 Największa średnica kabla: 27 mm
6. Warunkiśrodowiskowe
- Przyrząd TESTFOX CC przeznaczony jest do wykonywania pomiarów w
środowisku suchym.
- Maksymalna wysokość nad poziomem morza dla wykonywanych pomiarów:
2000 m,
- Kategoria przepięciowa/ Kategoria lokalizacji:
IEC 60664-1/ IEC 61010-1 → 600 V kategoria III
- Klasa zanieczyszczenia: 2,
- Stopień ochrony obudowy: IP 30.
Stopień ochrony IP 30: Ochrona przed dostępem do niebezpiecznych
części oraz ochrona przed zanieczyszczeniem ciałami stałymi o wymiarach
> 2,5 mm (3 - pierwsza cyfra). Brak ochrony przed wodą (0 - druga cyfra)
- Temperatura pracy i wilgotność względna:
Dla temperatury pracy od 0 °C do 30 °C: wilgotność względna poniżej 80 %
Dla temperatury pracy od 31 °C do 40 °C: wilgotność względna poniżej 75 %
10/ 2008
połączeń można wybrać jedną z tych funkcji
TESTFOX CC

55
