COM4 CompactLine-Geräte
Einführung der Elektroleitungen in den Schaltschrank aus dem Filterteil
Einführung der Elektrozuleitung zur Spannungsversorgung
Geräteansicht von hinten:
Einführung für die
Fernbedienungsleitung (2)
Filterteil

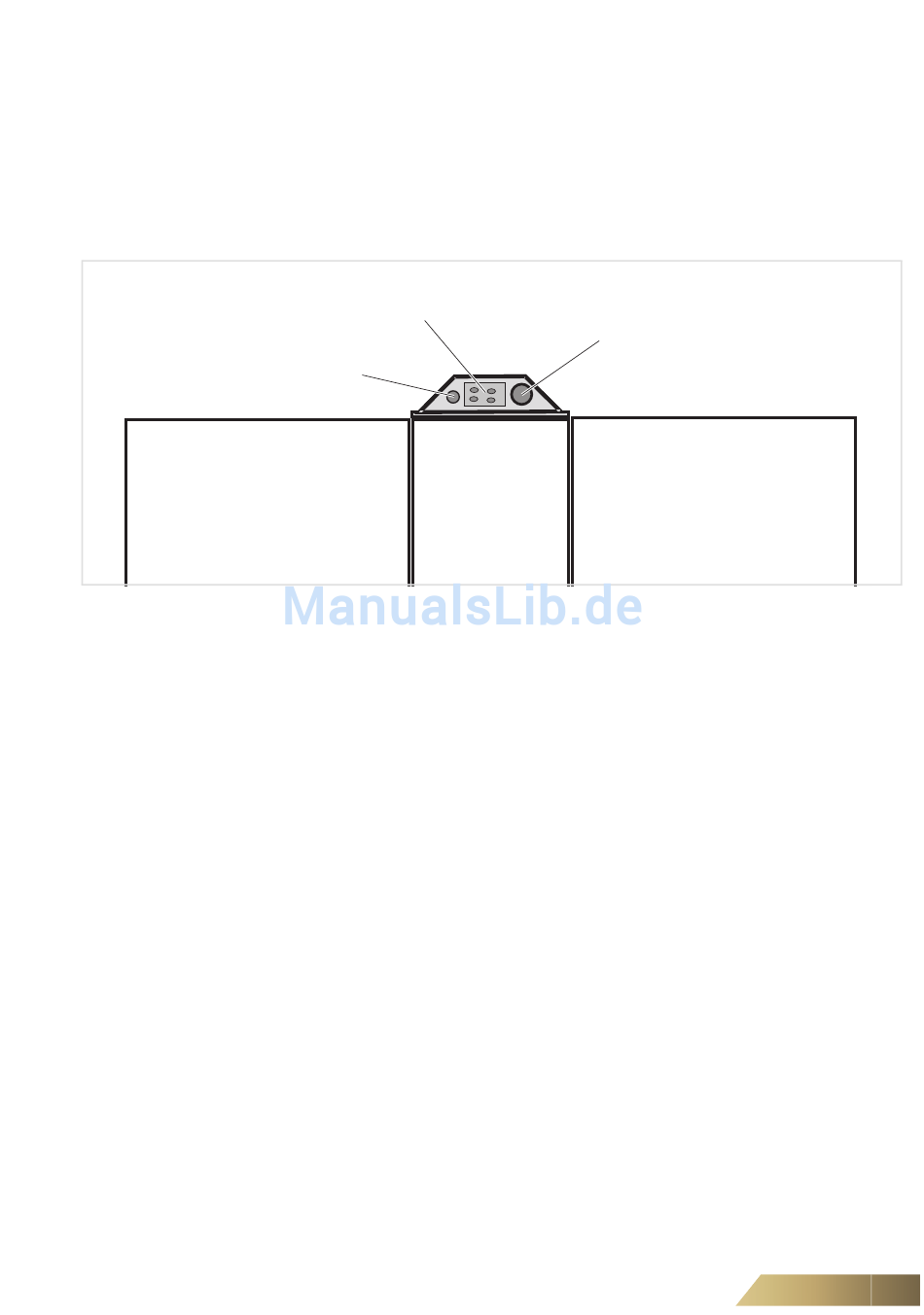

Abb. 7-2: Einführung der Elektrozuleitung zur Spannungsversorgung
FläktGroup PR-2016-0104-DE 2018-01/R3 • Änderungen vorbehalten
•
Führen Sie die Kabel aus dem Filterteil (2) direkt durch den entsprechenden
Durchbruch in den Schaltschrank.
•
Schrauben Sie die Flanschplatte zur Abdichtung des Filterteils direkt an das
Schaltschrankgehäuse.
Einführungen für weitere Elektroleitungen
(falls benötigt) (3)
ECOROT
•
Führen Sie die Elektrozuleitung zur Spannungsversorgung über das Gerät von
hinten in den oben auf dem Gerät befindlichen Schaltschrankaufbau:
– die größere Einführung (1) ist für die Einspeisung (3x400 V/N/PE/50 Hz)
– die kleinere Einführung (2) ist für die Fernbedienungsleitung
– Einführungen für mögliche weitere, bauseitige Leitungen (3) können
ausgebrochen werden.
Elektroanschluss
Einführung für die Spannungsversorgung
(Elektro-Einspeisung) (1)
