Inhaltszusammenfassung für Neuson 2000

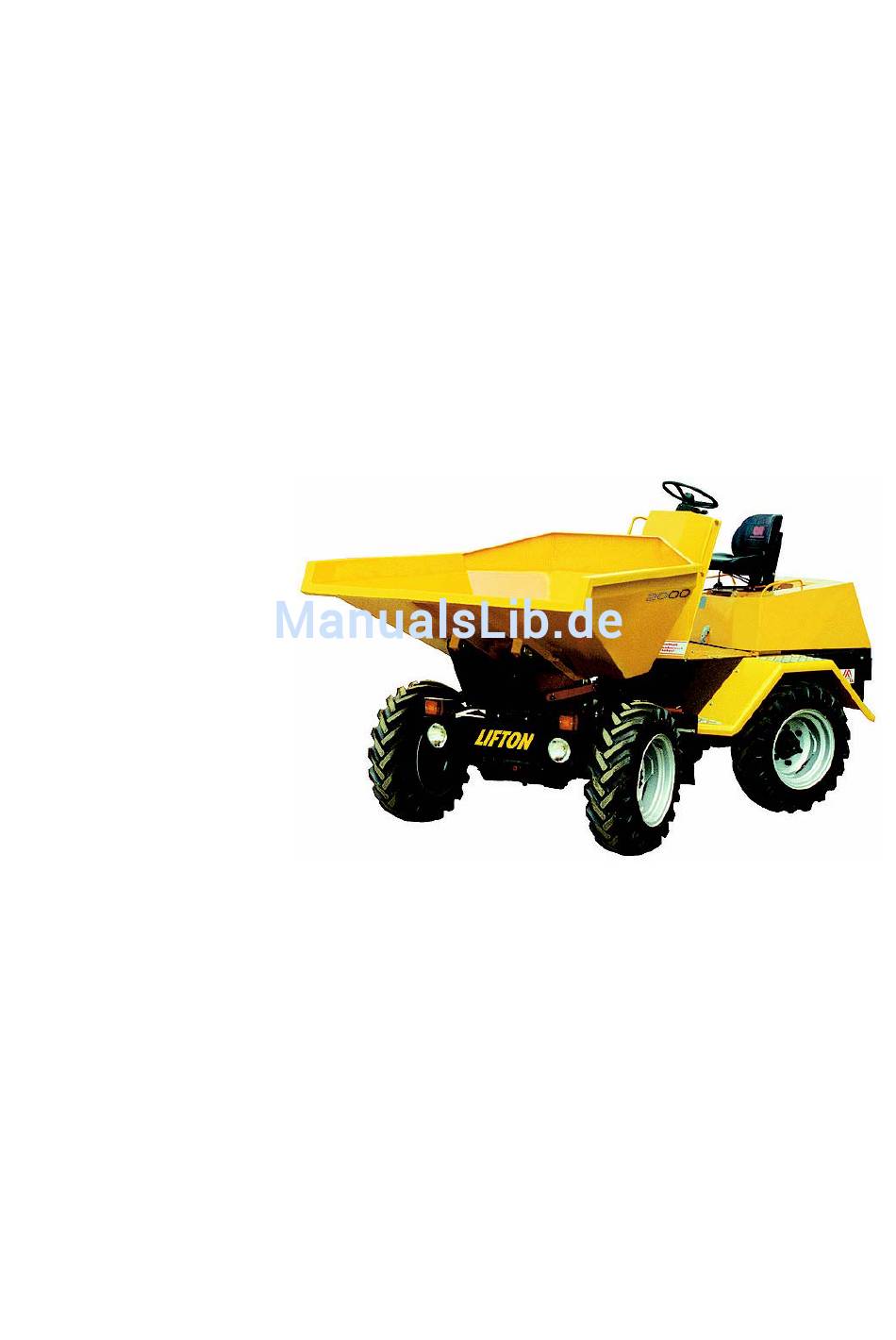

- Seite 1 Betriebsanleitung Dumper 2000/3002 Ausgabe: Februar 2003 Artikel Nr.: 9707764 Sprache: Deutsch...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung DHK 3002 H Inhaltsverzeichnis Seite Maßblatt - Technische Daten Garantiebedingungen 3 bis 4 Wichtige Hinweise Verwendung Wichtige Sicherheitsregeln für den Fahrer und 4 bis 8 für die Servicepersonen Heben - Verladen Hinweisschilder am Gerät 8 bis 10 Bedienungsorgane einschließlich Kontrollanzeigen Starten Fahren und Bedienung 12 bis 15... -
Seite 3: Hydraulischer Drehkipper Mit Rahmenknicklenkung
Betriebsanleitung DHK 3002 H Allraddumper Hydraulischer Drehkipper mit Rahmenknicklenkung sowie Diesel- und Hydrauliköltank unter der Motorhaube, Nutzlast: 2.000 kg Füllstandsmeßauge im Dieseltank, Anhängevorrichtung hinten Mulde: 900 l gestrichen, 1.100 l gehäuft, 650 l Wassermaß serienmäßig, Fahrersitz-Frontschutzverkleidung mit Lenkrad. Armaturenkonsole aus schlagfestem Kunststoff, mit Betriebs- stundenzähler, abgedichtetem Zündschloß... - Seite 4 Betriebsanleitung DHK 3002 H Garantie Gewährleistung - Die Gewährleistungszeit beträgt 12 Monate oder 1.000 Betriebsstunden abhängig davon, was zuerst erreicht wird. - Mängel müssen unverzüglich schriftlich dem Verkäufer bekannt gegeben werden. Verlängerung der Gewährleistungsfrist tritt nach Mangelbehebung nicht ein. - Die Garantielaufzeit beginnt mit der Inbetriebnahmen des Gerätes jedoch maximal ein Monat nach Auslieferung an den Händler.
-
Seite 5: Wichtige Hinweise
Betriebsanleitung DHK 3002 H 8.) Vergütungen von Ausfallzeiten und / oder anderwertigen Kosten, welche dem Käufer durch Pannen oder Stillstand entstehen. - Die Garantie beschränkt sich auf den Austausch der anerkannten, schadhaften Teilen einschließlich Arbeitszeit jedoch nicht auf Versand- und Verpackungskosten, welche immer zu Lasten des Käufers gehen. - Seite 6 Betriebsanleitung DHK 3002 H 3. Die Fahrgeschwindigkeit ist stets so niedrig zu halten, daß der Dumper kippsicher ist, insbesondere auf unebenem Gelände, am Rand von Gräben oder in Kurven bzw bei Notbremsungen. Verwenden Sie im Gelände nur den Langsambereich. 4. Bei Talfahrten mit voller Mulde langsam fahren (Langsamgang) und behutsam bremsen.
- Seite 7 Betriebsanleitung DHK 3002 H Die Nutzlast (siehe Typenschild) darf nicht überschritten werden. 14. Fahren Sie niemals zu knapp an einen Abgrund heran. Die Kante könnte unter dem Druck des Rades abrutschen. Falls die Kante ausreichend gesichert ist und eine Barriere ein Abrutschen verhindert, darf näher an den Abgrund herangefahren werden. Das Fahren mit angehobener und/oder geschwenkter Mulde ist verboten.
- Seite 8 Betriebsanleitung DHK 3002 H Bei wassergekühlten Motoren darf der Einfüllverschluß des Wasserkühlers bei warmen Motor nicht voll geöffnet werden. Der Verschluß soll vorerst halb geöffnet werden, bis der Dampfdruck entweicht, und erst dann geöffnet werden, Bei Wartungsarbeiten unter der Mulde ist die rote Sicherheitsstütze, welche sich an der Schwenkkonsole links befindet, zu montieren.
- Seite 9 Betriebsanleitung DHK 3002 H 1 x Steuerstand oben Bild 2 1 x Steuerstand innen Bild 3 1 x Dieseltank Hydraulicöl 1 x Hydrauliktank Diesel 1 x Motorhaube Bild 4 1 x Motorhaube 1 x Motorhaube Bild 5 Bild 6 Bild 7 Bild 8 Bild 9 Bild 10...
- Seite 10 Betriebsanleitung DHK 3002 H 1 x Steuerstand oben Bild 12 1 x Motorhaube 1 x Motorhaube Bild 13 Bild 14 Bild 18 Bild 15 1 x Motorhaube Seite 9 von 18...
- Seite 11 Betriebsanleitung DHK 3002 H 1 x Vorderrahmen links 1 x Vorderrahmen rechts 2 x Kotflügel, 2 x Mulde Bild 19 Typenschild mit CE - 1 x Motorhaube Aufkleber Wartungsplan - 1 x Steuerstand innen 1x Steuerstand links Bild 20 Bedienungsorgane des Dumpers Die verschiedenen Bedienungsorgane Ihres Dumpers sind so durchdacht, daß...
- Seite 12 Betriebsanleitung DHK 3002 H Bild 17 Starten des Motors 1. Der Fahrtrichtungs-Wahlschalter muß sich in seiner Mittelstellung befinden. 2. Stecken Sie den Startschlüssel ins Startschloß und drehen Sie auf Stellung I. 3. Überprüfen Sie, ob die Öldruckkontrollampe und die Ladekontrollampe aufleuchten. Seite 11 von 18...
- Seite 13 Betriebsanleitung DHK 3002 H 4. Drehen Sie den Startschlüssel auf Stellung II, bis die Kontrolleuchte für Vorglühen aufleuchtet. Nach Erlöschen der Vorglühanzeige kann gestartet werden. 5. Drehen Sie den Startschlüssel weiter auf Stellung III. Der Anlasser beginnt sich zu drehen. Lassen Sie den Startschlüssel nach dem Start des Motors sofort los. 6.
- Seite 14 Betriebsanleitung DHK 3002 H solange gepumt werden, bis sich der Motor starten läßt. Falls der Hebel der Handpumpe leer durchgeht muß der Motor kurz durchgestartet werden, damit die Pumpe in Ausgangsstellung gebracht wird. Hydraulische Anlage des Dumpers Die Muldenentleerung, Muldenschwenkung, sowie die Lenkung erfolgen hydraulisch, wodurch jegliche Kraftanstrengung des Fahrers vermieden wird.
- Seite 15 Betriebsanleitung DHK 3002 H Diese Verriegelung verhindert bei Versagen der Hydraulik ein Schwenken der Mulde. Durch leichtes Anheben der Mulde mittels Kippzylinder wird die Mulde entriegelt und kann nun beliebig geschwenkt werden. Ein rasches Schwenken mit abgesenkter Mulde ist zu vermeiden und kann zu Beschädigungen an der Mulde bzw.
-
Seite 16: Abschleppen
Betriebsanleitung DHK 3002 H Während der ersten 50 Betriebsstunden den Motor nicht "strapazieren". Nicht immer Vollgas fahren, sondern mit verschiedenen Motordrehzahlen. Abstellen des Dumpers: Fahrtrichtungshebel auf Mittelstellung schalten. Handbremse anziehen. Motor im Leerlauf etwas nachlaufen lassen. Startschlüssel in seine Nullstellung drehen, wodurch der Motor stoppt. Beim Verlassen des Dumpers ist der Startschlüssel abzuziehen. -
Seite 17: Wartung Und Pflege
Betriebsanleitung DHK 3002 H Nun kann das Gerät langsam eine kurze Strecke aus einer Gefahrenzone abgeschleppt werden. Nach dem Abschleppen sind die Ventile wieder in Funktion zu setzen. Teil 1 wieder bis auf Anschlag herausdrehen und Muttern anziehen. Ein Anschleppen zum Starten des Motors ist verboten! Wartung und Pflege Nach 50 Betriebsstunden ist das erste Service nach beiliegender Dieselmotor-Anleitung durchzuführen. - Seite 18 Betriebsanleitung DHK 3002 H Bild 21 Seite 17 von 18...
- Seite 19 Betriebsanleitung DHK 3002 H Bild 22 Seite 18 von 18...
-
Seite 20: Zusatzbetriebsanleitung Für Dumper Mit Aufgebautem Überrollbügel
Zusatzbetriebsanleitung für Dumper mit aufgebautem Überrollbügel: Bei aufgebauten Überrollbügel ist wie folgt zu beachten: -Der Dumper muß einen Sitz mit Gurt nach ISO 6683 besitzen. -Bei einer Fahrt mit heruntergeklappten Überrollbügel darf der Sitzgurt nicht angelegt werden. Eine solche Fahrt darf nur auf ebenem Boden in langsamer Geschwindigkeit erfolgen. -
Seite 21: Aufbau-Anweisung Zum Nachträglichen Aufbau Eines Abklappbaren Überrollbügels Der Typen
Aufbau-Anweisung zum nachträglichen Aufbau eines abklappbaren Überrollbügels der Typen 3002, 4002, 5002, 6002, 7002, 8000P, 8002 und 9002 Beim nachträglichen Anbau ist wie folgt zu beachten: Der Bügel muß mit den originalen Schrauben am Rahmen befestigt werden. Der Sitz Art.Nr.: 106100 muß einen Gurt nach ISO 6683 Art.Nr.: 106119 besitzen und muß... - Seite 22 Neben dem Sitz ist in lesbarer Lage der beigefügte Kleber (siehe Abb.) anzubringen. - Der Überrollbügel besitzt ein Typenschild auf dem die jeweiligen Dumpertypen für die der Bügel verwendet werden darf, eingeschlagen sind. - Die im Kit befindlichen Zusatzbetriebsanleitung samt Maßblatt und TÜV Zertifikat ist der Dumper-Betriebsanleitung beizulegen.
