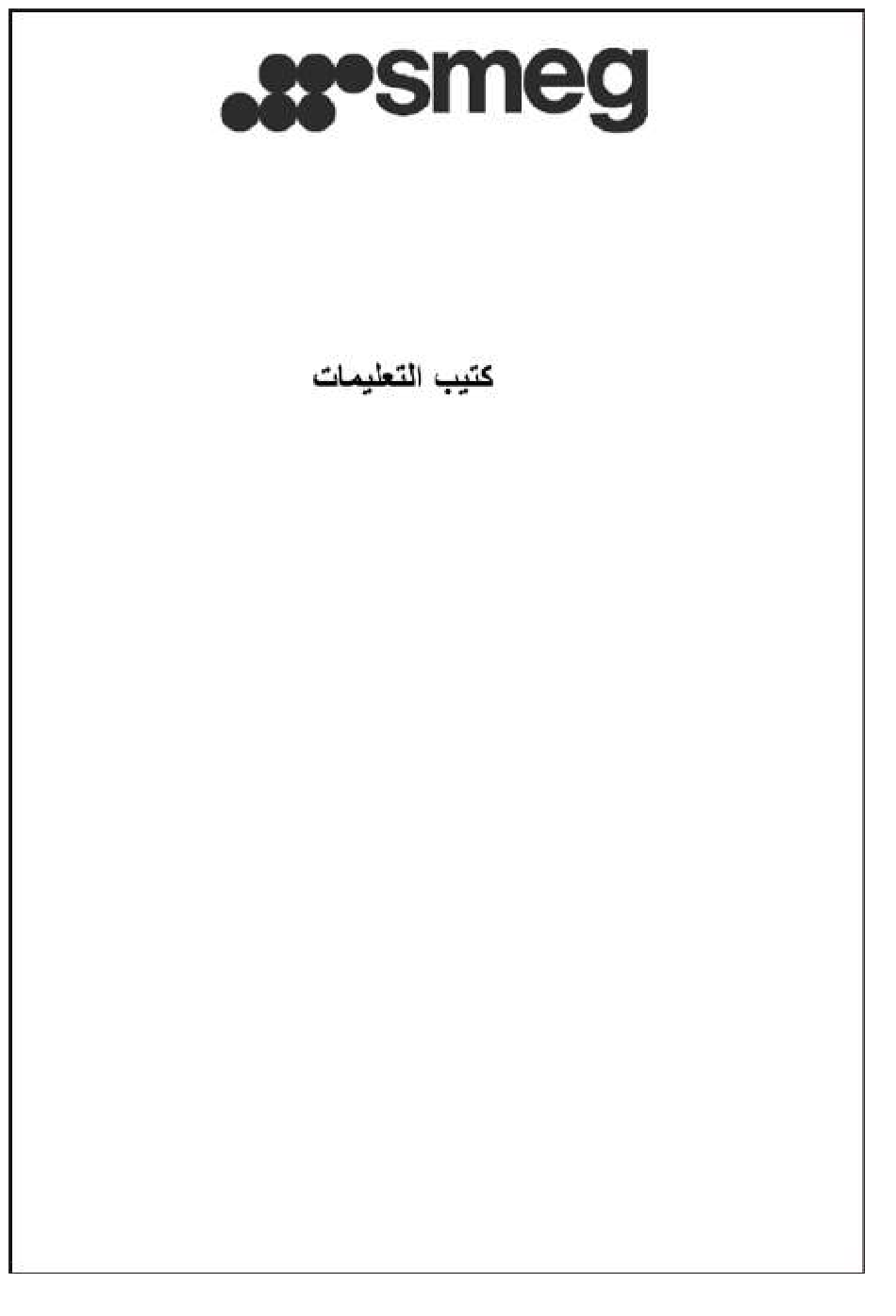

Seite 1 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)
Seite 2 • Una volta rimossa la cappa dall’imballo vericarne l’integrità. ln caso il prodotto fosse danneggiato non utilizzare il prodotto e rivolgersi alla rete di assistenza Smeg. • Prima di effettuare qualsiasi collegamento assicurarsi che la tensione di rete corrisponda alla tensione riportata sull’etichetta caratteristica situata all’interno dell’apparecchio.
Seite 3: Versione Aspirante
esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiamo ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. • I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio •...
Seite 4: Istruzioni Per L'installazione
ISTRUZIONI PER L’INSTALLAZIONE: La cappa viene fornita con tutti gli accessori necessari all’installazione. La distanza minima tra il piano inferiore della cappa ed il piano cottura deve essere almeno di 650mm (Fig. 1 ). Nel caso in cui l’imbocco motore sia dotato di una valvola di non ritorno fumi assicurarsi che essa possa aprirsi e chiudersi liberamente.
Seite 5: Connessione Elettrica
Se la cappa non è provvista di ltro al carbone attivo è necessario acquistarlo separatamente rivolgendosi presso il centro Smeg autorizzato più vicino. Per alcuni modelli è previsto di serie un gruppo raccordi (Fig.6) da ssare a parete mediante tasselli ad espansione ad una altezza opportuna in modo da canalizzare il usso...
Seite 6: Gruppo Comandi
ISTRUZIONI PER L’USO: • GRUPPO COMANDI Per un utilizzo ottimale ed efciente del prodotto si consiglia di avviare la cappa alcuni minuti prima di iniziare a cucinare e prolungare il funzionamento per almeno 15min dopo aver terminato la cottura o comunque no alla completa scomparsa di vapore ed odori.
Seite 7 PULSANTIERA CAPACITIVA 2 DIGIT 10 TASTI: Tasto Funzione Display Accende / Spegne il motore di aspirazione. Visualizza la velocità impostata Decrementa la velocità di esercizio. Visualizza la velocità impostata Incrementa la velocità di esercizio. Visualizza la velocità impostata Attiva la velocità Intensiva da qualsiasi velocità...
Seite 8: Funzioni Opzionali
PULSANTIERA CAPACITIVA 1 DIGIT: Tasto Funzione Display Accende / Spegne il motore di aspirazione. Visualizza la velocità impostata Decrementa la velocità di esercizio. Visualizza la velocità impostata Incrementa la velocità di esercizio. Visualizza la velocità impostata Accende/spegne impianto di illuminazione Attiva lo spegnimento ritardato di 15’...
Seite 9: Pulizia E Manutenzione
N. B. In alcuni paesi è disponibile anche la versione a 4 velocità con il layout di anco riportato dove: Tasto Reset Filtri PULIZIA E MANUTENZIONE Prima di effettuare qualsiasi intervento di manutenzione e/o pulizia scollegare sempre la cappa dalla alimentazione elettrica Una costante pulizia garantisce un buon funzionamento e una lunga durata...
Seite 10: Sostituzione Lampade
Per il ltro a disco è sufciente ruotare di 90° come indicato nella (g.A) i due ltri e quindi estrarli dalla loro sede. Nel caso di ltro a cartuccia ssato con molle, (g.B) esercitare una pressione necessaria a vincere la resistenza della molla e quindi estrarre il ltro.
Seite 11 TRATTAMENTO DEL RAEE: Ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della direttiva 2012/19/UE sui ri uti di apparecchiature elettriche ed elettroniche (RAEE)” Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri ri uti.
Seite 12 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)
Seite 13 • When the hood is taken out of its packaging inspect it to ensure that it is intact. If the product is damaged, do not use it and contact the Smeg assistance service. • Before making any connections, make sure that the mains voltage corresponds to the voltage shown on the label located inside the appliance.
Seite 14: Filter Version
the dangers it entails. • Children must be supervised to ensure that they do not play with the appliance • ATTENTION: The accessible parts can become very hot if they are used with cooking equipment. MAINTENANCE • Before carrying out any maintenance procedure or cleaning, disconnect the appliance from the electricity supply.
Seite 15: Installation Instructions
INSTALLATION INSTRUCTIONS: The hood is supplied with all the accessories necessary for its installation. The minimum distance between the lower surface of the hood and the hob must be at least 650mm for electric hobs (Fig. 1). If the motor inlet is equipped with a non-return valve for fumes, make sure it can open and close freely.
Seite 16: Electric Connection
Leave the motor inlet free. Install the active carbon lters as shown on page 8. If the hood is not supplied with an active carbon lter you must buy it separately at your nearest authorised Smeg dealer. For some models there is a standard set of ttings ( g.6) to...
Seite 17 USER INSTRUCTIONS • CONTROLS UNIT For an optimal and ef cient use of the product it is advisable to start the hood a few minutes before you start cooking and to keep it on for at least 15min after you have nished cooking or until steam and odours have completely disappeared.
Seite 18 2-DIGIT 10-KEY CAPACITIVE PUSHBUTTON BOARD: Function Display Turns the suction motor on / off. Displays the set speed Decreases the operation speed. Displays the set speed Increases the operation speed. Displays the set speed Activates the Intensive speed from any speed even with the motor off, this speed is timed.
Seite 19: Optional Functions
1-DIGIT CAPACITIVE PUSHBUTTON BOARD: FUNCTION DISPLAY SWITCH THE SUCTION MOTOR ON / OFF. DISPLAYS THE SET SPEED DECREASE THE OPERATING SPEED DISPLAYS THE SET SPEED DISPLAYS THE SET SPEED INCREASE THE OPERATING SPEED FLASHING TIMED INTENSIVE START TIMED INTENSIVE SPEED SPEED TURN THE LIGHTING SYSTEM ON AND OFF ENABLES THE AUTOMATIC SHUTDOWN DELAY OF 15'...
Seite 20: External Cleaning
N.B. In some countries, the 4-speed version is also available, with the layout shown on the right, where: Filters Reset Key FUNCTIONS AND MAINTENANCE: Before performing any maintenance and/or cleaning always disconnect the hood from the power supply Regular cleaning guarantees good operation and a long appliance service life. The grease lters and lter hoods with carbon lters require special care.
Seite 21 In the case of the disc lter, simply tilt the two lters by 90° as shown in ( g.A) and then extract them from their housing. In the case of a cartridge lter attached with springs, ( g.B) exert the pressure required to counteract the resistance of the spring and then remove the lter In the case of a cartridge lter blocked with a bracket and threaded knob, ( g.
Seite 22 WEEE DISPOSAL: Pursuant to art. 26 of the Italian Legislative Decree dated 14 March 2014, no. 49 "Implementation of directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE)" The crossed out wheeled bin symbol on the equipment or its packaging indicates that the product at the end of its useful life must be collected separately from other waste.
Seite 23 UE/2012/19 " 2014 ")RAEE( ‫ع‬...
Seite 24 90° :LED ‫ع‬...
Seite 25 ‫ع‬...
Seite 26 :SOFT TOUCH OFF/1 ‫ع‬...
Seite 27 ‫ع‬...
Seite 28 ON/OFF ON 3/2/1 ON/OFF ‫- ا ﻗﺒﺾ‬ ON/OFF ‫- ا ﻗﺒﺾ‬ ‫ع‬...
Seite 29 Smeg ‫ع‬...
Seite 30 Ø Ø Ø150 × 4 ‫ع‬...
Seite 31 • • • •  •  • • • ‫ع‬...
Seite 32    •        •    •  • .Smeg  •   •    •    •   •    • ...
Seite 33 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)
Seite 34 • Lorsque la hotte est enlevée de l'emballage, en vérier son état. Si le produit est endommagé, ne pas l'utiliser et contacter le réseau d'assistance Smeg. • Avant d'effectuer tout raccordement, s'assurer que la tension de réseau corresponde à la tension indiquée sur l'étiquette caractéristique située à...
Seite 35 des personnes ayant les capacités physiques, sensorielles ou mentales réduites ou sans expérience ou connaissance nécessaire, à condition qu'ils soient sous surveillance ou après qu'ils aient reçu les instructions relatives à l'utilisation sûre de l'appareil et à la compréhension des dangers inhérents.
Seite 36: Consignes Pour L'installation
CONSIGNES POUR L'INSTALLATION : La hotte est munie de tous les accessoires nécessaires à l'installation. La distance minimale entre le plan inférieur de la hotte et la plaque de cuisson doit être au moins de 650 mm (Fig. 1) . Si l’entrée du moteur est munie d’un clapet de non-retour des fumées, s’assurer qu’il puisse s’ouvrir et se fermer librement.
Seite 37: Raccordement Électrique
à la page 8. Si la hotte n'est pas équipée de ltre au charbon actif il faut l'acheter séparément en s'adressant au centre Smeg autorisé le plus proche. Pour certains modèles on a prévu de série un groupe de raccord (g.6) à...
Seite 38 CONSIGNES POUR L'EMPLOI • GROUPE DE COMMANDES Pour utiliser le produit de façon optimale et efcace, il est conseillé de mettre en marche la hotte quelques minutes avant de commencer à cuisiner et prolonger le fonctionnement pendant au moins 15 min après avoir terminé la cuisson ou, quoi qu'il en soit, jusqu'à la complète disparition des odeurs et de la vapeur.
Seite 39 BOÎTIER DE COMMANDE CAPACITIF 2 CHIFFRES 10 TOUCHES : Touche Fonction Écran Allume/ Éteint de moteur d'aspiration. Afche la vitesse congurée. Diminue la vitesse d'exercice. Afche la vitesse congurée. Augmente la vitesse d'exercice. Afche la vitesse congurée. Active la vitesse intensive de n'importe quelle vitesse même quand le moteur est éteint, cette vitesse est temporisée, au terme du temps le système revient à...
Seite 40: Fonctions Optionnelles
BOÎTIER DE COMMANDE CAPACITIF 1 CHIFFRE : TOUCHE FONCTION ÉCRAN ALLUMER/ÉTEINDRE LE MOTEUR D'ASPIRATION. AFFICHE LA VITESSE CONFIGURÉE DIMINUE LA VITESSE DE FONCTIONNEMENT AFFICHE LA VITESSE CONFIGURÉE AFFICHE LA VITESSE CONFIGURÉE AUGMENTE LA VITESSE DE FONCTIONNEMENT CLIGNOTEMENT DE LA VITESSE ACTIVE LA VITESSE INTENSIVE TEMPORISÉE INTENSIVE TEMPORISÉE ALLUME ET ÉTEINT L'INSTALLATION D’ÉCLAIRAGE...
Seite 41: Nettoyage Des Filtres Métalliques
N.B. Dans certains pays, la version à 4 vitesses est également disponible avec la conguration suivante indiquée : Touche reset ltres FONCTIONS ET ENTRETIEN : Avant d'effectuer toute opération d'entretien et/ou de nettoyage, toujours débrancher la hotte de l'alimentation électrique. Un nettoyage constant garantit un bon fonctionnement et une longue durée de l'appareil, des attentions particulières doivent être portées aux ltres anti-graisse et uniquement pour les hottes ltrantes aux ltres à...
Seite 42: Remplacement Des Lampes
au charbon fourni avec la hotte. En ce qui concerne le ltre à disque, il suft de tourner de 90°, comme indiqué sur la (g. A) les deux ltres et ensuite les extraire de leur logement. En présence de ltre à cartouche xé avec ressorts (g. B), exercer une pression nécessaire à...
Seite 43 TRAITEMENT DU DEEE : Selon l'art. 26 du Décret Législatif du 14 Mars 2014, n°49 « Application de la directive 2012/19/sur les déchets d'équipements électriques et électroniques (DEEE) » Le symbole de la poubelle barrée reporté sur l'appareil ou sur son emballage indique que le produit doit être collecté...
Seite 44 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)
Seite 45: Warnhinweise
Falls das Produkt beschädigt sein sollte, darf es nicht verwendet werden, in diesem Fall wendet man sich ans Kundendienstnetz von Smeg. • Bevor irgendein Anschluss ausgeführt wird, sicherstellen, dass die Netzspannung mit der Spannung übereinstimmt, die auf dem typischen Etikett vermerkt ist, das sich im Innern des Geräts bendet.
Seite 46: Wartung
werden oder Anweisungen bezüglich des sicheren Gebrauchs des Geräts und des Verstehens der damit verbundenen Gefahren erhalten haben . • Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. • ACHTUNG: Die zugänglichen Teile können sehr heiß werden, wenn sie zusammen mit Kochgeräten benutzt werden.
Seite 47 INSTALLATIONSANLEITUNGEN: Die Haube wird mit allem für die Installation notwendigen Zubehör geliefert. Die Mindestentfernung zwischen dem unteren Rand der Haube und dem Kochfeld muss mindestens 650 mm betragen (Abb. 1). Falls der Motoreingang mit einem Rückschlagventil für die Rauchgase versehen ist, sicherstellen, dass es sich ganz frei öffnen und schließen kann.
Seite 48: Elektrischer Anschluss
Seite 8 gezeigt. Wenn die Haube über keinen Aktivkohlelter verfügt, muss dieser separat gekauft werden, indem man sich an ein autorisiertes Kundendienstzentrum von Smeg wendet. Für einige Modelle wird ein Set mit Anschlüssen (Fig. 6) mitgeliefert, die mit Spreizdübeln auf einer geeigneten Höhe an der Wand befestigt werden, um den Luftuss in...
Seite 49: Steuereinheit
BETRIEBSANLEITUNG: • STEUEREINHEIT Für einen optimalen und wirksamen Gebrauch des Produkts empehlt es sich, die Haube für einige Minuten laufen zu lassen, bevor man zu kochen beginnt und den Betrieb mindestens 15 Minuten aufrecht zu erhalten, nachdem das Kochen beendet wurde oder zumindest bis zum vollkommenen Verschwinden von Dampf und Gerüchen.
Seite 50 KAPAZITIVE BEDIENTAFEL 2 DIGIT, 10 TASTEN Taste Funktion Bildschirm Zeigt die eingestellte Einschalten / Ausschalten des Absaugmotors. Geschwindigkeitsstufe an. Zeigt die eingestellte Senkt die Betriebsgeschwindigkeit. Geschwindigkeitsstufe an. Zeigt die eingestellte Erhöht die Betriebsgeschwindigkeit. Geschwindigkeitsstufe an. Aktiviert die Intensivstufe ab einer beliebigen Geschwindigkeit auch mit ausgeschaltetem Motor, diese Geschwindigkeit ist zeitgesteuert, und am Ende der eingestellten Zeit kehrt das System auf die zuvor Abwechselnde Anzeige HI...
Seite 51 KAPAZITIVE BEDIENTAFEL 1 DIGIT: TASTE FUNKTION DISPLAY ZEIGT DIE EINGESTELLTE EIN_ / AUSSCHALTEN DES ABSAUGMOTORS GESCHWINDIGKEIT AN ZEIGT DIE EINGESTELLTE SENKT DIE BETRIEBSGESCHWINDIGKEIT GESCHWINDIGKEIT AN ZEIGT DIE EINGESTELLTE ERHÖHT DIE BETRIEBSGESCHWINDIGKEIT GESCHWINDIGKEIT AN BLINKEN DER AKTIVIERT DIE ZEITGESTEUERTE INTENSIVSTUFE ZEITGESTEUERTEN INTENSIVSTUFE SCHALTET DIE BELEUCHTUNGSANLAGE EIN UND AUS AKTIVIERT DAS AUTOMATISCHE AUSSCHALTEN MIT BLINKT...
Seite 52: Funktionen Und Wartung
200 Betriebsstunden die Fettlter gereinigt und die Aktivkohlelter ausgetauscht werden. ANMERKUNG: In einigen Ländern ist auch die Version mit 4 Geschwindigkeiten mit dem nebenstehenden Layout mit folgender Taste erhältlich: Taste zur Filterrücksetzung FUNKTIONEN UND WARTUNG: Vor jeder Wartung und/oder Reinigung muss die Abzugshaube immer vom Stromnetz getrennt werden.
Seite 53: Auswechseln Der Lampen
Bei Scheiben ltern müssen die zwei Filter lediglich um 90° gedreht (siehe Abb. A) und dann aus ihrem Sitz genommen werden. Im Falle von mit Federn befestigten Patronen ltern (Abb. B) muss der notwendige Druck ausgeübt werden, um den Widerstand der Feder zu bewältigen und den Filter herauszuziehen.
Seite 54: Entsorgung Von Elektroschrott
ENTSORGUNG VON ELEKTROSCHROTT: Gemäß Artikel 26 des Gesetzesdekrets Nr. 49 vom 14. März 2014 über die "Umsetzung der Richtlinie 2012/19/EU bezüglich des Elektroschrotts und Elektronikschrotts" ist Folgendes zu beachten: Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder auf seiner Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht mit dem normalen Hausmüll entsorgt werden darf.
Seite 55 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)
Seite 56: Advarsler
• • Kontrollér emhætten efter at have fjernet emballagen. Hvis produktet er beskadiget bør det ikke tages i brug, men ret i stedet henvendelse til Smeg’s servicecenter. • Før der foretages nogen form for tilslutninger skal det kontrolleres, at spændingen på lysnettet svarer til spændingen angivet på etiketten med enhedens karakteristika, der er placeret indvendigt på...
Seite 57: Vedligeholdelse
• Børn bør overvåges, for at undgå at de leger med redskabet. • GIV AGT: Emhættens tilgængelige dele kan blive meget varme, når de bruges med apparater til madlavning VEDLIGEHOLDELSE • Før enhver form for vedligeholdelse eller rengøring, skal apparatet kobles fra strømforsyningen.
Seite 58 INSTALLATIONSVEJLEDNING Emhætten leveres med alle de nødvendige dele til korrekt installation. Minimumsafstanden mellem emhætten og over aden på komfur eller kogeplade skal være mindst 650 mm (Fig. 1 ). Hvis motorens luftindtag er udstyret med en kontraventil for røg, skal det sikres at ventilen frit kan åbne og lukke sig.
Seite 59: Elektrisk Tilslutning
Hvis emhætten ikke er udstyret med aktive kul ltre er det nødvendigt separat at anskaffe sådanne ved henvendelse til nærmeste autoriserede Smeg-forhandler. På visse modeller medfølger som standard et sæt af rørstykker ( g.6) der skal monteres på væggen med ekspansionsdyvler i en sådan højde at luften fra emhætten ledes korrekt ud...
Seite 60: Kontrolpanel
BRUGSVEJLEDNING: • KONTROLPANEL For at opnå optimal udnyttelse og effektivitet af produktet er det tilrådeligt at starte for emhætten et par minutter, før madlavning påbegyndes samt at fortsætte med emhætten tændt i mindst 15 minutter efter endt tilberedning eller indtil damp og lugt er fuldstændig forsvundet.
Seite 61 MED MODERNE TRYKPANEL - 2 TRYK 10 TASTER: Tast Funktion Display Tænd/sluk udsugningsmotor Viser den valgte hastighed Sænker driftshastigheden Viser den valgte hastighed Øger driftshastigheden Viser den valgte hastighed Aktiverer den intensive udsugning direkte fra enhver hastighed, også fra slukket tilstand. Udsugningen er tidsunderlagt og når tiden er gået vender emhætten tilbage til den forudgående Viser HI skiftevis hastighed.
Seite 62 MED MODERNE TRYKPANEL 1 TRYK: TAST FUNKTION DISPLAY TÆNDE / SLUKKE UDSUGNINGEN VISER DEN VALGTE HASTIGHED (SUG) SÆNKER DEN VALGTE HASTIGHED VISER DEN VALGTE HASTIGHED (SUG) ØGER DEN VALGTE HASTIGHED VISER DEN VALGTE HASTIGHED AKTIVERER INTENTENSIV, TIDSUNDERLAGT INTENTENSIV, TIDSUNDERLAGT UDSUGNING UDSUGNING BLINKER TÆNDER OG SLUKKER FOR BELYSNINGEN AKTIVERER DEN AUTOMATISKE FORSINKEDE...
Seite 63: Rengøring Og Vedligeholdelse
N.B. I visse lande fås også versionen med 4 hastigheder med layout som ses ved siden af hvor: Tast Reset ltre RENGØRING OG VEDLIGEHOLDELSE: Inden der udføres nogen form for vedligeholdelse og/eller rengøring bør strømmen slukkes og stikket på emhætten trækkes ud. En konstant rengøring sikrer en god funktion og en lang levetid.
Seite 64 Hvad angår lterskiven er det nok at dreje de to ltre 90°, som vist i g.A, og derefter trække dem ud fra deres sæde. Hvis et patron lter er fastgjort med fjedre ( g.B) skal der udøves et tilstrækkeligt tryk til at overvinde modstanden i fjederen, og herefter trækkes lteret ud.
Seite 65 BEHANDLING AF WEEE I henhold til artikel 26 i det italienske lovdekret nr. 49 af 14. marts 2014 "Indarbejdning af direktiv 2012/19/EU om affald af elektriske og elektroniske apparater (WEEE)" Symbolet med den overkrydsede spand på apparatet eller dettes emballage, angiver at produktet ved endt levetid skal indsamles separat fra andet affald.
Seite 66 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)
Seite 67 • Una vez que se ha sacado la campana del embalaje compruebe su integridad. No use el producto si lo encuentra dañado y diríjase a la red de asistencia Smeg. • Antes de efectuar cualquier conexión asegúrese de que la tensión de la red corresponda a la tensión que aparece en la etiqueta ubicada en el...
Seite 68 personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos necesarios, siempre que estén vigiladas o después de que hayan recibido las instrucciones relativas al uso seguro del equipo y a la comprensión de los peligros inherentes. •...
Seite 69: Instrucciones Para La Instalación
INSTRUCCIONES PARA LA INSTALACIÓN: La campana se suministra con todos los accesorios necesarios para la instalación. La distancia mínima entre la super cie inferior de la campana y la placa de cocción debe ser de al menos 650 mm (Fig. 1) .
Seite 70: Conexión Eléctrica
Si la campana no está equipada con el ltro de carbón activo, es necesario comprarlo por separado en el centro Smeg autorizado más cercano. Para algunos modelos se ha previsto un grupo de racores de serie ( g.6) que se jan a la pared a través de tacos de expansión y a una altura adecuada para poder canalizar...
Seite 71: Instrucciones Para El Uso
INSTRUCCIONES PARA EL USO: • GRUPO DE MANDOS: Para un uso adecuado y e ciente del producto, recomendamos activar la campana unos minutos antes de comenzar a cocinar, y extender el funcionamiento al menos 15 min después de haber terminado la cocción o, en todo caso, hasta que el vapor y los olores desaparezcan por completo.
Seite 72 BOTONERA CAPACITIVA 2 DÍGIT. 10 TECLAS: Tecla Función Pantalla Enciende/apaga el motor de aspiración. Visualiza la velocidad con gurada Disminuye la velocidad de ejercicio. Visualiza la velocidad con gurada Aumenta la velocidad de ejercicio. Visualiza la velocidad con gurada Activa la velocidad Intensiva partiendo de cualquier velocidad, incluso partiendo del motor apagado.
Seite 73 BOTONERA CAPACITIVA DE 1 DÍGIT: Tecla FUNCIÓN PANTALLA VISUALIZA LA VELOCIDAD ENCIENDE / APAGA EL MOTOR DE ASPIRACIÓN. CONFIGURADA VISUALIZA LA VELOCIDAD DISMINUYE LA VELOCIDAD DE EJERCICIO CONFIGURADA VISUALIZA LA VELOCIDAD AUMENTA LA VELOCIDAD DE EJERCICIO CONFIGURADA ACTIVA LA VELOCIDAD INTENSIVA TEMPORIZADA PARPADEO DE LA VELOCIDAD INTENSIVA TEMPORIZADA ENCIENDE Y APAGA LA INSTALACIÓN DE ILUMINACIÓN...
Seite 74: Limpieza Y Mantenimiento
importante limpiar cada 200h los ltros de grasa y sustituir cada 200h los ltros de carbones activos. NOTA: en algunos países también está disponible la versión con 4 velocidades con la distribución indicada aquí al lado donde: Tecla Reset Filtros LIMPIEZA Y MANTENIMIENTO: Antes de efectuar cualquier intervención de mantenimiento y/o de limpieza, desconecte siempre la campana de la red eléctrica.
Seite 75: Sustitución De Las Bombillas
se ha indicado más arriba. Teniendo como referencia las guras, localice el kit de ltros de carbón suministrado con la campana. Para el ltro de disco, basta con girar 90°, tal como se indica en la g. A, los dos ltros y después extraerlos de su sede.
Seite 76 TRATAMIENTO DEL RAEE: Con arreglo al art. 26 del Decreto Legislativo de 14 de marzo de 2014, n.° 49 ‘’Actuación de la directiva 2012/19/UE acerca de los desechos de equipos eléctricos y electrónicos (RAEE)’’ El símbolo del contenedor barrado que aparece en el equipo o en la confección, indica que el producto, al concluir la vida útil, debe ser eliminado por separado del resto de los desechos.
Seite 77 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)
Seite 78: Ostrzeżenia
• Po wyjęciu okapu z opakowania należy sprawdzić, czy nie jest naruszony. W przypadku uszkodzenia produktu nie należy go używać i należy skontaktować się z serwisem Smeg. • Przed wykonaniem jakiegokolwiek podłączenia, upewnić się, że napięcie sieciowe odpowiada napięciu wskazanemu na etykiecie znajdującej się...
Seite 79: Konserwacja
osobom tym przekazano instrukcje dotyczące bezpiecznego korzystania z urządzenia oraz poinformowano o związanych z nim niebezpieczeństwem. • Dzieci powinny pozostawać pod opieką, aby nie bawiły się urządzeniem • “UWAGA: Dostępne części mogą się nagrzewać w przypadku używania urządzeń do gotowania" KONSERWACJA •...
Seite 80: Instrukcje Instalacji
INSTRUKCJE INSTALACJI: Okap jest dostarczany wszystkimi akcesoriami wymaganymi do instalacji. Minimalna odległość między dolną płaszczyzną okapu, a płytą kuchenną powinna wynosić co najmniej 650mm Jeżeli wlot silnika (rys. 1). jest wyposażony w zawór zwrotny dymów, należy upewnić się, że swobodnie się otwiera i zamyka. Dla łatwej instalacji, zaleca się...
Seite 81: Połączenie Elektryczne
8. Jeśli okap nie jest wyposażony w ltr węglowy, należy kupić go oddzielnie w najbliższym autoryzowanym centrum Smeg. Niektóre modele są wyposażone w zespół złączy (Rys.6) do mocowania na ścianie za pomocą kołków rozprężających na odpowiedniej wysokości w celu przekierowania przepływu...
Seite 82 INSTRUKCJE OBSŁUGI: • GRUPA STEROWANIA Dla optymalnego i wydajnego użytkowania produktu, zaleca się uruchamianie okapu kilka minut przed rozpoczęciem gotowania i wydłużenie jego działania przez co najmniej 15min po zakończeniu gotowania lub aż do momentu zniknięcia pary wodnej i zapachów. Aby uruchomić okap, określić rodzaj sterowania okapu i następnie postępować...
Seite 83 POJEMNOŚCIOWY PANEL PRZYCISKOWY 2 DIGIT Z 10 PRZYCISKAMI: Przycisk Funkcja Wyświetlacz Włącza / wyłącza silnik zasysania. Wyświetla ustawioną prędkość. Zmniejsza prędkość roboczą. Wyświetla ustawioną prędkość. Zwiększa prędkość roboczą. Wyświetla ustawioną prędkość Włącza prędkość Intensywną z dowolnej prędkości, czas tej prędkości jest zaprogramowany również, gdy silnik jest wyłączony.
Seite 84 POJEMNOŚCIOWY PANEL PRZYCISKOWY 1 DIGIT: PRZYCISK FUNKCJA WYŚWIETLACZ NALEŻY WŁĄCZYĆ / WYŁĄCZYĆ SILNIK WYŚWIETLA USTAWIONĄ PRĘDKOŚĆ ZASYSAJĄCY. ZMNIEJSZA PRĘDKOŚĆ ROBOCZĄ WYŚWIETLA USTAWIONĄ PRĘDKOŚĆ WYŚWIETLA USTAWIONĄ PRĘDKOŚĆ ZWIĘKSZA PRĘDKOŚĆ ROBOCZĄ MIGANIE CZASOWEJ INTENSYWNEJ WŁĄCZA CZASOWĄ INTENSYWNĄ PRĘDKOŚĆ PRĘDKOŚCI WŁĄCZA I WYŁĄCZA OŚWIETLENIE UAKTYWNIA AUTOMATYCZNE WYŁĄCZANIE Z MIGA OPÓŹNIENIEM 15’.
Seite 85: Wymiana Filtrów Węglowych
N.B. W niektórych krajach jest dostępna także wersja na 4 prędkości z layoutem przedstawionym obok, gdzie: Przycisk Reset Filtry FUNKCJE I KONSERWACJA: Przed wykonaniem jakiejkolwiek czynności konserwacyjnej i/lub czyszczenia należy odłączyć okap od zasilania elektrycznego Regularne czyszczenie gwarantuje prawidłowe działanie i długi okres eksploatacji urządzenia.
Seite 86: Wymiana Lamp
jak wskazano powyżej. Za pomocą rysunków, określić zestawy ltrów węglowych w wyposażeniu okapu. Dla ltra tarczowego, wystarczy obrócić dwa ltry o 90°, jak wskazano na rys.A, i następnie je wyciągnąć. W przypadku ltra wkładkowego ze sprężynami, (rys.B) nacisnąć na sprężynę, aż do pokonania jej oporu i następnie wyjąć...
Seite 87 LIKWIDACJA ZSEE: Zgodnie z art. 26 dekretu ustawodawczego nr 49 z dnia 14 marca 2014 r."Wdrożenie dyrektywy 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (ZSEE)". Symbol przekreślonego kontenera na odpady na sprzęcie lub na jego opakowaniu oznacza, że po zakończeniu okresu eksploatacji produktu należy go zbierać...
Seite 88 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)
Seite 89: Instalação
• Após remover a chaminé da embalagem, controlar a sua integridade e em caso de produto danicado, não utilizar o produto e contactar a rede de assistência Smeg. • Antes de efetuar qualquer ligação, certicar-se de que a tensão de rede corresponda à...
Seite 90: Versão Filtrante
experiência ou conhecimento necessário desde que sejam supervisionadas ou que tenham recebido as devidas instruções relativas ao uso seguro do aparelho e que compreendam os perigos a ele relacionados. • As crianças devem ser supervisionadas para que não brinquem com o aparelho.
Seite 91: Instruções Para A Instalação
INSTRUÇÕES PARA A INSTALAÇÃO: A chaminé é fornecida com todos os acessórios necessários para a sua instalação. A distância mínima entre a parte inferior da chaminé e o fogão (de mesa, etc.) deve ser de pelo menos 650 mm (g. 1 ). Se na entrada do motor estiver instalada uma válvula de não-retorno dos fumos, certicar-se de que esta última possa abrir-se e fechar-se...
Seite 92: Ligação Elétrica
Se a chaminé não for dotada de ltros de carvão ativado, é necessário adquiri-los separadamente junto ao centro autorizado Smeg mais próximo. Alguns modelos prevêem de série um conjunto de juntas (g. 5) a ser xado na parede através de elementos de expansão, a uma altura apropriada para poder canalizar...
Seite 93: Instruções Para O Uso
INSTRUÇÕES PARA O USO: • GRUPO DE COMANDOS Para o uso ideal e eciente, é aconselhável accionar a chaminé alguns minutos antes de iniciar a cozinhar e deixá-la ligada por cerca de 15 minutos ao término ou, em todo caso, até o completo desaparecimento dos vapores e odores. Para accionar a chaminé, identicar os tipos de comando e seguir as respectivas indicações: SLIDER:...
Seite 94 BOTOEIRA CAPACITIVA 2 DÍGITOS, 10 BOTÕES: Botão Função Ecrã Liga/Desliga o motor de aspiração. Exibe a velocidade congurada. Decrementa a velocidade operacional. Exibe a velocidade congurada. Incrementa a velocidade operacional. Exibe a velocidade congurada. Ativa a função Intensiva a partir de qualquer velocidade, ou mesmo com o motor desligado;...
Seite 95 BOTOEIRA CAPACITIVA 1 DÍGITO: BOTÃO FUNÇÃO ECRÃ LIGAR/DESLIGAR O MOTOR DE ASPIRAÇÃO EXIBE A VELOCIDADE CONFIGURADA. DIMINUI A VELOCIDADE OPERACIONAL. EXIBE A VELOCIDADE CONFIGURADA. INCREMENTA A VELOCIDADE OPERACIONAL. EXIBE A VELOCIDADE CONFIGURADA. LIGA E DESLIGA O SISTEMA DE ILUMINAÇÃO. ATIVA O DESLIGAMENTO AUTOMÁTICO a ATRASADO EM 15’. ACENDE-SE INTERMITENTEMENTE. BOTOEIRA ELETRÓNICA TÁCTIL Botão OFF para desligar o motor/ Restaurar ltros...
Seite 96: Limpeza E Manutenção
NOTA: nalguns países também está disponível a versão com 4 velocidades, com o esquema reproduzido a seguir, onde: Botão de restauração dos ltros LIMPEZA E MANUTENÇÃO: Antes de realizar qualquer intervenção de manutenção e/ou limpeza, desconectar sempre a chaminé da rede de alimentação eléctrica. A limpeza constante garante o bom funcionamento e a longa duração do aparelho.
Seite 97: Substituição Das Lâmpadas
Para aceder aos ltros de carvão ativado é necessário remover os ltros metálicos tal como indicado acima. Com o auxílio das guras identicar o kit dos ltros de carvão fornecido com o exaustor. Para o ltro de disco basta rodar a 90º como indicado na g.
Seite 98 TRATAMENTO DO RAEE: Nos termos do art. 26 do Decreto-Lei de 14 de março de 2014, n. 49 "Aplicação da diretiva 2012/19/ relativa aos resíduos de equipamentos elétricos e eletrónicos (REEE)" O símbolo de um contentor de lixo barrado no equipamento ou na embalagem indica que o produto, no m da sua vida útil, deve ser recolhido separadamente dos outros resíduos.
Seite 99 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)
Seite 100: Waarschuwingen ! Installatie
• Wanneer de kap uit de verpakking is gehaald, moet u controleren of die intact is. Indien het product beschadigd is, mag u het niet gebruiken: wendt u tot het assistentienetwerk van Smeg. • Vooraleer aansluitingen uit te voeren, moet u controleren of de netspanning overeenkomt met de spanning die vermeld staat op het etiket met de kenmerken, dat zich vanbinnen in het toestel bevindt.
Seite 101 mensen met beperkte lichamelijke, zintuiglijke of mentale capaciteiten, of zonder ervaring of de nodige kennis, mits zij onder toezicht staan of instructies hebben gekregen betreffende het veilige gebruik van het toestel en de gevaren inherent aan dit gebruik ten volle hebben begrepen. •...
Seite 102: Instructies Voor De Installatie
INSTRUCTIES VOOR DE INSTALLATIE: De kap wordt geleverd met alle accessoires die voor de installatie nodig zijn. De minimale afstand tussen het onderste vlak van de kap en de kookplaat moet minstens 650 mm bedragen (Fig. 1). Indien de opening van de motor met een terugslagklep voor rookgassen is uitgerust, moet u controleren of die vrij kan openen en sluiten.
Seite 103: Elektrische Aansluiting
Als de kap niet van een actieve koolstof lter is voorzien, dan moet u er een afzonderlijk aankopen bij het dichtstbijzijnde erkende Smeg-centrum. Bij bepaalde modellen is standaard een groep koppelingen voorzien ( g.6) die via expansiepluggen op de muur moeten worden bevestigd, op een geschikte hoogte om de luchtstroom te kanaliseren ter hoogte van de spleten van de afvoerpijp.
Seite 104: Instructies Voor Het Gebruik
INSTRUCTIES VOOR HET GEBRUIK: • GROEP MET COMMANDO'S Voor een optimaal en ef ciënt gebruik van het product is het aanbevolen om de kap enkele minuten te starten vooraleer u begint te koken en de werking minstens 15 minuten na het einde van het koken te laten verder duren of in ieder geval tot alle dampen en geuren zijn verdwenen.
Seite 105 CAPACITIEF KNOPPENPANEEL 2 DIGITS 10 TOETSEN: Toets Functie Display Zet de aanzuigmotor aan/uit Geeft de ingestelde snelheid weer Vermindert de werkingssnelheid. Geeft de ingestelde snelheid weer Verhoogt de werkingssnelheid. Geeft de ingestelde snelheid weer Activeert de intensieve snelheid vanuit eender welke snelheid, ook wanneer de motor uit staat, deze snelheid is getimed en op het einde van Geeft afwisselend HI weer deze ingestelde tijd keert het systeem terug naar de voordien ingestelde...
Seite 106: Elektronisch Knoppenpaneel Soft Touch
CAPACITIEF KNOPPENPANEEL 1 DIGIT: TOETS FUNCTIE DISPLAY DE AANZUIGMOTOR INSCHAKELEN / GEEFT DE INGESTELDE SNELHEID WEER UITSCHAKELEN. VERMINDERT DE WERKINGSSNELHEID GEEFT DE INGESTELDE SNELHEID WEER GEEFT DE INGESTELDE SNELHEID WEER VERHOOGT DE WERKINGSSNELHEID KNIPPERLICHT GETIMEDE INTENSIEVE ACTIVEERT DE GETIMEDE INTENSIEVE SNELHEID SNELHEID ZET HET VERLICHTINGSSYSTEEM AAN EN UIT ACTIVEERT DE AUTOMATISCHE UITSCHAKELING...
Seite 107 koolstof lters iedere 200u te vervangen. N. B. In sommige landen is ook de versie met 4 snelheden beschikbaar, met de voglende lay- out: Toets reset lters FUNCTIES EN ONDERHOUD: Vooraleer interventies voor onderhoud en/of reiniging uit te voeren, moet u altijd de kap loskoppelen van de elektrische voeding.
Seite 108 aan de hand van de afbeeldingen. Voor de schijf lter volstaat het om de twee lters 90° te draaien, zoals in (afb.A) is aangegeven en daarna de lters uit hun zitting te halen. In geval van een patroon lter die met veren is bevestigd (afb.B), moet u een lichte druk uitoefenen om de weerstand van de veer te overwinnen en daarna de lter eruit halen.
Seite 109 VERWERKING VAN AEEA: Krachtens art. 26 van het Italiaans wetsbesluit nr. 49 van 14 maart 2014 "Uitvoering van de richtlijn 2012/19/EU inzake afval van elektrische en elektronische apparatuur (AEEA)" Het symbool van de doorkruiste vuilnisbak weergegeven op de apparatuur of op de verpakking geeft aan dat het product op het einde van zijn levensduur gescheiden van het ander afval afgedankt moet worden.
Seite 110 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SV) Ohjekirja (FI)
Seite 111 • Vi anbefaler at installasjon og justering utføres av kvali sert personale. • Når ventilatorhetten er fjernet fra emballasjen, sjekk at den er intakt. Dersom produktet er skadet, skal det ikke brukes og du må kontakte Smeg assistansenettverk. • Før du utfører tilkoblinger, kontroller at nettspenningen tilsvarer spenningen angitt på...
Seite 112 • Utfør et grundig og regelmessig vedlikehold av ltrene ved å følge intervallene anbefalt av produsenten. • Bruk en fuktig klut og mildt rengjøringsmiddel for rengjøring av ventilatorhettens over ater. • Rengjøring og vedlikehold skal besørges av brukeren og skal ikke utføres av barn uten tilsyn.
Seite 113 INSTRUKSJONER FOR INSTALLASJON: Ventilatorhetten leveres med alt nødvendig installasjonsutstyr. Minimumsavstanden mellom platetoppen og nederste del av ventilatorhetten må være minst 650mm (Fig. 1 ). Dersom motorkoblingen har en tilbakeslagsventil slik at matosen ikke returnerer, kontroller at denne kan åpnes og lukkes fritt. For enkel montering anbefaler vi at du følger du fremgangsmåten under: 1) Ventilatorhetten skal sentreres i forhold til platetoppen.
Seite 114 8. Dersom ventilatorhetten ikke er utstyrt med aktive kull ltre må disse kjøpes separat ved å kontakte nærmeste autoriserte Smeg-forhandler. Noen modeller leveres med en koplingsenhet ( g.6) som festes til veggen med ekspansjonsplugger i egnet høyde slik at luftstrømmen kanaliseres i samsvar med rørets åpninger.
Seite 115: Instruksjoner For Bruk
INSTRUKSJONER FOR BRUK: • KONTROLLENHET: For å oppnå optimal ytelse anbefales det at ventilatorhetten startes noen minutter før du begynner matlagingen og la den stå på i minst 15 minutter etter at du er ferdig med matlaging eller til all matos og damp har forsvunnet. For å starte ventilatorhetten, nn den aktuelle typen kontrollpanel, og følg instruksjonene: GLIDEBRYTER: - Glidebryter (A) ON/OFF belysning...
Seite 116 KAPASITIVT BETJENINGSPANEL 2 DIGIT MED 10 TASTER: Tast Funksjon Display Slå på / Slå av avtrekksmotoren. Viser innstilt hastighet Reduserer driftshastigheten. Viser innstilt hastighet Øker driftshastigheten. Viser innstilt hastighet Aktiverer den intensive hastigheten uansett hvilken hastighet som er i bruk - også hvis motoren er slått av. Denne hastigheten Viser vekselvis HI er tidsinnstilt og når den slår seg går den tilbake til tidligere innstilt hastighet.
Seite 117 KAPASITIVT BETJENINGSPANEL 1 DIGIT: TAST FUNKSJON DISPLAY SLÅR PÅ / SLÅR AV SUGEMOTOREN. VISER INNSTILT HASTIGHET REDUSERER DRIFTSHASTIGHETEN VISER INNSTILT HASTIGHET ØKER DRIFTSHASTIGHETEN VISER INNSTILT HASTIGHET AKTIVERER TIDSINNSTILT INTENSIV BLINKING TIDSINNSTILT INTENSIV HASTIGHET HASTIGHET SLÅR PÅ OG SLÅR AV LYSANLEGGET AKTIVERER AUTOMATISK AVSLÅING ETTER 15'.
Seite 118: Utvendig Rengjøring
N. B. I enkelte land er også en versjon med 4 hastigheter med layouten vist ved siden av tilgjengelig, der: Tasten Reset ltre FUNKSJONER OG VEDLIKEHOLD: Før vedlikehold og/eller rengjøring skal ventilatorhetten alltid kobles fra strømnettet Jevnlig rengjøring sikrer en optimal funksjon og lang levetid for apparatet. Spesiell oppmerksomhet bør rettes mot fett ltrene og for lterversjon-hetter de aktive kull ltrene.
Seite 119 For lterskiver er det tilstrekkelig å dreie de to ltrene 90° som angitt i ( g.A) og deretter trekke de ut fra sin posisjon. Ved patron lter festet med fjærer, ( g.B) utøve nødvendig press for å overvinne fjærens motstandsevne og fjern deretter lteret.
Seite 120 BEHANDLING AV EE-AVFALL: I henhold til art. 26 av Lovdekret 14 mars 2014, nr. 49 ''Gjennomføring av direktiv 2012/19/EU om elektrisk og elektronisk utstyr (WEEE-direktivet OM EE-avfall)'' Symbolet med overkrysset avfallsbeholder angitt på apparatet eller emballasjen angir at produktet etter endt levetid skal samles inn separat fra annet avfall.
Seite 121 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)
Seite 122: Меры Предосторожности
квалифицированным персоналом. • После извлечения вытяжки из упаковки, проверьте ее целостность. Если изделие повреждено, не пользуйтесь им и обратитесь в сеть технического обслуживания «Smeg». • Перед выполнением каких-либо подключений, убедитесь, что напряжение сети соответствует напряжению, указанному на этикетке со спецификациями, которая...
Seite 123: Техобслуживание
• Вытяжкой могут пользоваться дети младше 8 лет и лица с ограниченными физическими, сенсорными и умственными способностями, а также лица, не имеющие опыта или необходимых знаний, при условии, что они находятся под наблюдением или получили инструкции по безопасному пользованию прибором и осознают связанные с этим опасности. •...
Seite 124: Инструкции По Установке
ИНСТРУКЦИИ ПО УСТАНОВКЕ: Вытяжка поставляется со всеми комплектующими, необходимыми для установки. Минимальное расстояние между нижней поверхностью вытяжки и варочной поверхностью должно составлять не менее 650 мм (Рис. 1) . Если входное отверстие двигателя оснащено невозвратным клапаном дыма, убедитесь, что он может свободно открываться и закрываться. Для...
Seite 125: Электрическое Подключение
фильтры на активированном угле, как показано на стр. 8. Если вытяжка не оснащена фильтром на активированном угле, необходимо приобрести его отдельно в ближайшем авторизованном центре «Smeg». Для некоторых моделей серийно предусмотрен набор переходников (Рис. 6) для крепления на стену посредством...
Seite 126: Инструкции По Эксплуатации
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ: БЛОК УПРАВЛЕНИЯ: Для оптимального и эффективного пользования изделием, рекомендуется включать вытяжку за несколько минут до начала приготовления еды и продлевать ее работу еще на 15 мин после окончания приготовления или же до полного выведения пара и запахов. Для...
Seite 127 ЕМКОСТНАЯ КНОПОЧНАЯ ПАНЕЛЬ 2 DIGIT НА 10 КНОПОК: Кнопка Функция Дисплей Включает / выключает мотор всасывания. Отображает заданную скорость Понижает скорость работы Отображает заданную скорость Повышает скорость работы. Отображает заданную скорость Активирует интенсивную скорость из любой скорости, также из состояния выключенного мотора; эта скорость работает...
Seite 128 ЕМКОСТНАЯ КНОПОЧНАЯ ПАНЕЛЬ 1 DIGIT: КНОПКА ФУНКЦИЯ ДИСПЛЕЙ Включает/Выключает мотор аспирации. Отображает заданную скорость Понижает скорость работы Отображает заданную скорость Повышает скорость работы Отображает заданную скорость Включает и выключает систему подсветки Активирует автоматическое выключение с Мерцающий дисплей задержкой 15 мин. ЭЛЕКТРИЧЕСКАЯ...
Seite 129: Уход И Техническое Обслуживание
Примечание. Для некоторых стран также предлагается вариант с 4-мя скоростями; расположение кнопок на панели приведено рядом, где: Кнопка сброса фильтров УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ: Перед проведением любых работ по техническому обслуживанию и/или уходу, отключите вытяжку от электрического питания Регулярный уход обеспечивает бесперебойную работу и длительный срок службы прибора.
Seite 130: Замена Ламп
Для доступа к фильтрам с активированным углем необходимо снять металлические фильтры, как указано выше. С помощью иллюстраций определить набор угольных фильтров, входящих в комплектацию вытяжки. В случае тарельчатого фильтра достаточно повернуть на 90° два фильтра, как показано на Рис. А, а затем извлечь...
Seite 131 УТИЛИЗАЦИЯ ОЭЭО (RAEE): Согласно ст. 26 Законодательного декрета № 49 от 14 марта 2014 года «Исполнение директивы 2012/19/ЕС об утилизации отходов электронного и электрического оборудования (RAEE)» Знак перечеркнутого мусорного бака, приведенный на приборе или на его упаковке, означает, что по завершении срока службы прибора его...
Seite 132 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshäfte (SE) Ohjekirja (FI)
Seite 133 VARNINGAR INSTALLATION • Läs igenom anvisningarna noga före äktkåpans installation och/eller användning. • Tillverkaren avsäger sig allt ansvar för skador som har sitt ursprung i felaktig installation eller installation som inte överensstämmer med teknikens regler. • Vår rekommendation är att ni låter kunnig personal utföra samtliga installations- och regleringsmoment .
Seite 134 • Barn ska övervakas för att säkerställa att de inte leker med utrustningen • VARNING: De åtkomliga delarna kan bli mycket varma om de används med utrustningar för matlagning UNDERHÅLL • Innan du utför samtliga underhålls- eller rengöringsmoment ska du koppla bort apparatens strömförsörjning.
Seite 135 ANVISNINGAR INFÖR INSTALLATION: Fläktkåpan levereras försedd med samtliga nödvändiga tillbehör till installationen. Minimiavståndet mellan spishällen och och äktkåpans underdel ska vara på minst 650mm (Fig. 1). OOm motorinkopplingen är utrustad med en backventil för rök ska du förvissa dig om att backventilen kan öppnas och stängas fritt.
Seite 136 Om äktkåpan inte är försedd med ett aktivt kol lter måste du köpa ett separat genom att vända dig till närmaste auktoriserat servicecenter för Smeg. För en del modeller har man förutsett en serietillverkad kopplingsrörsenhet ( g.6) som fästs till väggen med hjälp av expansionspluggarna vid en lämplig höjd så...
Seite 137 ANVÄNDARINSTRUKTIONER • MANÖVERDONSENHET För en optimal och effektiv användning av produkten råder vi dig att starta äkten några minuter i förväg innan matlagningen påbörjas och lämna äkten i funktion under åtminstone 15min efter avslutad tillagning eller i vilket fall tills ångan och oset försvunnit helt.
Seite 138 KAPACITIV BETJÄNINGSPANEL MED 2 SIFFERKOMBINATIONER OCH 10 KNAPPAR: Knapp Funktion Skärm Slår på / Stänger av äktmotorn Visar inställd hastighet Minskar drifthastigheten Visar inställd hastighet Ökar drifthastigheten Visar inställd hastighet Aktiverar Intensivhastigheten från vilket helst annat hastighetsläge och även med motorn avslagen. Intensivhastigheten är tidsinställd, så...
Seite 139 KAPACITIV BETJÄNINGSPANEL MED 1 SIFFERKOMBINATION: KNAPP FUNKTION SKÄRM SLÅ PÅ/AV SUGMOTORN D 1. VISAR INSTÄLLD HASTIGHET MINSKAR DRIFTHASTIGHETEN VISAR INSTÄLLD HASTIGHET VISAR INSTÄLLD HASTIGHET ÖKAR DRIFTHASTIGHETEN BLINKNING TIDSINSTÄLLD AKTIVERA TIDSINSTÄLLD INTENSIVHASTIGHET INTENSIVHASTIGHET SÄTTER PÅ OCH STÄNGER AV BELYSNINGSSYSTEMET AKTIVERAR EN AUTOMATISK AVSTÄNGNING FÖRDRÖJD BLINKAR MED 15'.
Seite 140: Utvändig Rengöring
OBSERVERA. I vissa länder är även versionen med 4 Hastigheter tillgänglig med layouten här intill som visar var: Återställningsknapp Filter FUNKTIONER OCH UNDERHÅLL: Innan du utför något underhåll och/eller rengöring bör du alltid koppla bort äktkåpans strömtillförsel En regelbunden rengöring garanterar en god funktion och lång livstid för utrustningen. Särskild hänsyn ska tas till fett ltrena och för äktarna med återcirkulering med kol lter.
Seite 141: Byte Av Lampor
För skiv ltret räcker det att rotera de båda ltren i 90° såsom visas i g.A och sedan dra ut dem från deras säten. I händelse av patron lter fästa med fjädrar, (Bild B), utöva det nödvändiga trycket för att övervinna fjäderns motstånd och dra sedan ut ltret.
Seite 142 Behandling av WEEE: Enligt art. 26 i det italienska lagdekretet nr 49 av den 14 mars 2014 "Genomförande av direktiv 2012/19/ om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE)" Symbolen med den överkorsade soptunnan som nns på apparaten eller på...
Seite 143 Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)
Seite 144 • Kun liesituuletin on poistettu pakkauksestaan, tarkista sen kunto. Jos tuote on vahingoittunut, älä käytä sitä ja ota yhteyttä Smeg asiakaspalveluun. • Ennen minkään liitännän tekemistä varmista, että verkkovirran jännite vastaa laitteen sisällä sijaitsevaan ominaisuuksien tarraan merkittyä...
Seite 145 • “HUOMIO: Laitteen näkyvät osat voivat kuumentua huomattavasti keitinlaitteiden käytön aikana” HUOLTO • Ennen kaikkien huolto- tai puhdistustoimenpiteiden suorittamista kytke laite irti sähköverkosta. • Suorita suodattimien huolellinen ja tarkka huolto valmistajan suosittelemin aikavälein. • Liesituulettimen pintojen puhdistamiseen riittää kostea liina ja neutraali puhdistusaine.
Seite 146 ASENNUSOHJEET Liesituuletin on varustettu kaikilla tarvittavilla asennukseen vaadittavilla lisävarusteilla. Minimietäisyys liesituulettimen alemman tason ja keittotason välillä on oltava vähintään 650 mm (kuva 1). Jos moottorin aukko on varustettu yhdellä savun vastaventtiilillä, varmista että tämä avautuu ja sulkeutuu vapaasti. Helppoa asennusta varten suosittelemme noudattamaan alla annettuja toimenpiteitä: 1) Liesituuletin keskitetään suhteessa keittotasoon nähden.
Seite 147 Asenna aktiivihiilisuodattimet kuten näytetty sivulla 8. Jos liesituuletin ei sisällä aktiivihiilisuodatinta, se on ostettava erikseen lähimmästä valtuutetusta Smeg-liikkeestä. Jotkut mallit on varustettu sarjalla liittimiä (kuva 6), jotka on kiinnitettävä seinään kiinnitystulppien avulla sellaiselle korkeudelle, että ilmavirtaus kanavoituu hormin aukon kohdalle.
Seite 148 KÄYTTÖOHJEET: • OHJAUSYKSIKKÖ Tuotteen optimaalista ja tehokasta käyttöä varten suosittelemme käynnistämään liesituulettimen muutamia minuutteja ennen kypsennyksen aloittamista ja jatkamaan toimintaa vähintään 15 min kypsennyksen jälkeen, tai ainakin siihen saakka, että höyryt ja hajut ovat täysin hävinneet. Liesituulettimen käynnistämiseksi etsi tuulettimen ohjaintyyppi ja noudata sitä koskevia ohjeita: SLIDER: - Osoitin (A) ON/OFF-valaistus - Osoitin (B), neljä...
Seite 149 KAPASITIIVINEN NÄPPÄIMISTÖ 2 LUKUA 10 NÄPPÄINTÄ: Näppäin Toiminto Näyttö Käynnistää/Sammuttaa imurin moottorin. Näyttää asetetun nopeuden Laskee toimintanopeutta. Näyttää asetetun nopeuden Nostaa toimintanopeutta. Näyttää asetetun nopeuden Aktivoi Tehostetun nopeuden mistä tahansa nopeudesta moottorin ollessa sammutettu. Tämä nopeus on ajastettu, kun aika päättyy, Näyttää...
Seite 150 KAPASITIIVINEN NÄPPÄIMISTÖ 1 LUKU: N Ä P P Ä I N T O I M I N T O N Ä Y T T Ö KÄYNNISTÄÄ/ SAMMUTTAA IMURIN MOOTTORIN. NÄYTTÄÄ ASETETUN NOPEUDEN LASKEE TOIMINTANOPEUTTA NÄYTTÄÄ ASETETUN NOPEUDEN NOSTAA TOIMINTANOPEUTTA. NÄYTTÄÄ ASETETUN NOPEUDEN AJASTETUN TEHOSTETUN NOPEUDEN AKTIVOINTI AJASTETUN TEHOSTETUN NOPEUDEN VILKKUMINEN...
Seite 151: Puhdistus Ja Huolto
HUOM. Joissain maissa on saatavana myös 4-nopeuksinen malli, jonka taulu on seuraavan näköinen: Suodattimien nollausnäppäin PUHDISTUS JA HUOLTO: Ennen minkään huolto- ja/tai puhdistustoimenpiteen tekemistä, kytke liesituuletin aina irti sähkövirrasta Jatkuva puhdistus takaa laitteen hyvän toiminnan ja pitkän keston Erityishuomio on suunnattava rasvanpoistosuodattimiin ja aktiivihiilisuodatinta käyttäviin suodattaviin liesituulettimiin.
Seite 152 Levysuodattimen kohdalla, kahta suodatinta käännettävä 90° kuten näytetty kuvassa A, ja vedettävä ne ulos pesästään. Jos käytössä on jousilla kiinnitetty suodatinpatruuna (kuva B), paina sen verran, että jousi vapautuu ja vedä suodatin sitten ulos. Kierrä nuppi irti, poista lukituspidike ja vedä sitten ulos aktiivihiilisuodatin.
Seite 153 SÄHKÖ- JA ELEKTRONIIKKALAITEROMUN KÄSITTELY: 14 maaliskuuta 2014 annetun lakiasetuksen N:o 49 asetuksen 26 mukainen “Sähkö- ja elektroniikkalaiteromusta (WEEE) annetun direktiivin 2012/19/EU täytäntöönpano” Laitteessa tai sen pakkauksessa oleva yliviivatun roskakorin symboli osoittaa, että tuote on käyttöikänsä lopuksi eroteltava muista jätteistä. Käyttäjän on näin ollen toimitettava laite käytön päätyttyä asianmukaiseen sähkö- ja elektroniikkalaiteromua kierrättävään paikalliseen laitokseen.

Smeg KD90HNE Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für Smeg KD90HNE

Inhaltszusammenfassung für Smeg KD90HNE

Inhaltsverzeichnis
