Raumluftabhängige Betriebsweise
Verbrennungsluft wird aus dem Aufstellraum entnommen.
Abführung der Abgase mittels einfacher Abgasleitung durch einen Schacht F90/F30, L90/L30 ins
Freie. Belüftung des Aufstellraums von Außen erforderlich.
Entlüftung kann über Belüftungsblende und Ringspalt zwischen Abgasleitung und Schacht erfol-
gen. Belüftung des Aufstellraums durch eine Öffnung oder entsprechende Leitung ins Freie (1 x
150 cm² oder 2 x 75 cm²).
1.5
1.3
1.1
1.7
1.2
Hinweis:
Von einigen Bezirksschornsteinfegern wird
der Einbau einer zusätzlichen Reinigungsö -
nung in der waagerechten Rohrstrecke zum
2.5
Kessel hin verlangt.
Baugruppe 1 D 80
1.6

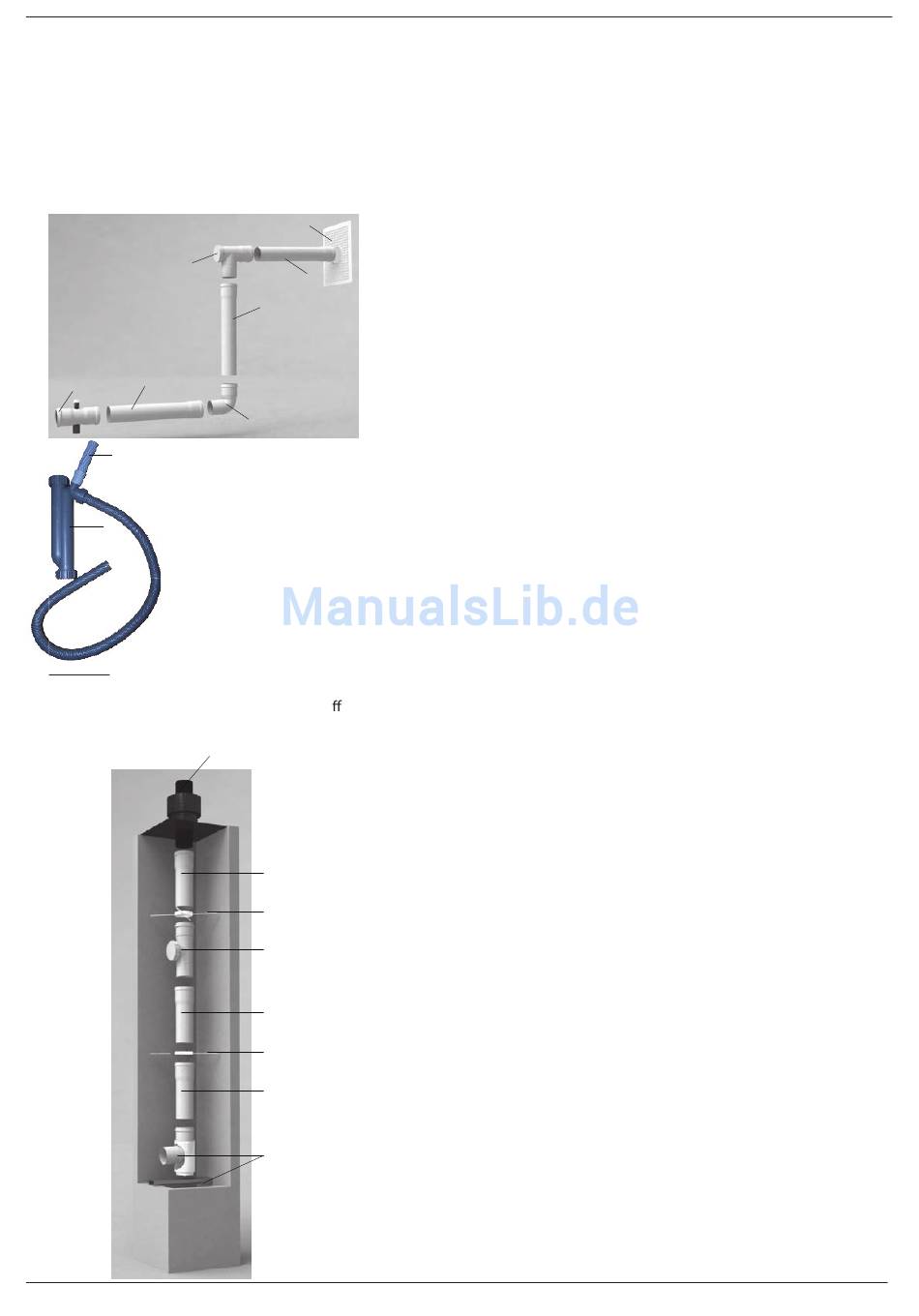

Raumluftabhängige Abgasanlage bis zum Kamin
Abgasrohr „Polypropylen Typ B 120° C Ø 80
1.3
1.1 Polyline EW Kesselanschlussstück mit Meßteil und
1.3
1.2 Polyline EW Siphon 245 mm Einbauhöhe incl.
1.3 Polyline EW Rohrlänge 500 mm (3x)
1.4 Polyline EW Bogen 87°
1.5 Polyline EW Revisionsbogen 87°
1.4
1.6 Polyline EW Lüftungsgitter für Hinterlüftung DN 80
1.7 Schlauch 10 cm lang (Spritzschutz)
Baugruppe 2 D 80
Abgasanlage zur Montage im Kamin in Kombination
mit Baugruppe 1 (raumluftabhängig)
Abgasrohr „Polypropylen Typ B 120° C Ø 80
2.1 Polyline EW Befestigungsset DN 80 Stützbogen mit
2.3
2.2
2.2 Polyline EW Abstandshalter DN 80 (4x)
2.3 Polyline EW Rohrlänge 2000 mm (3x)
2.4
2.4 Polyline EW Revisionselement
2.5 Polyline EW Mündungsabschluss PE DN 80 Vers. 2
2.3
2.2
2.3
2.1
Neutralisationsbox (nur bei Öl-Brennwertkessel)
Beim Öl-Brennwertkessel ist unbedingt darauf zu achten, dass
die Neutralisationsbox am Abgasrohr angeschlossen wird.
Weiter ist zu beachten, dass diese in der 1. Kammer mit Aktiv-
kohle gefüllt ist.
– 16 –
Kondensatablauf (Ø 80 x 209 mm)
Schlauch flexibel 1000 mm
Auflageschiene
