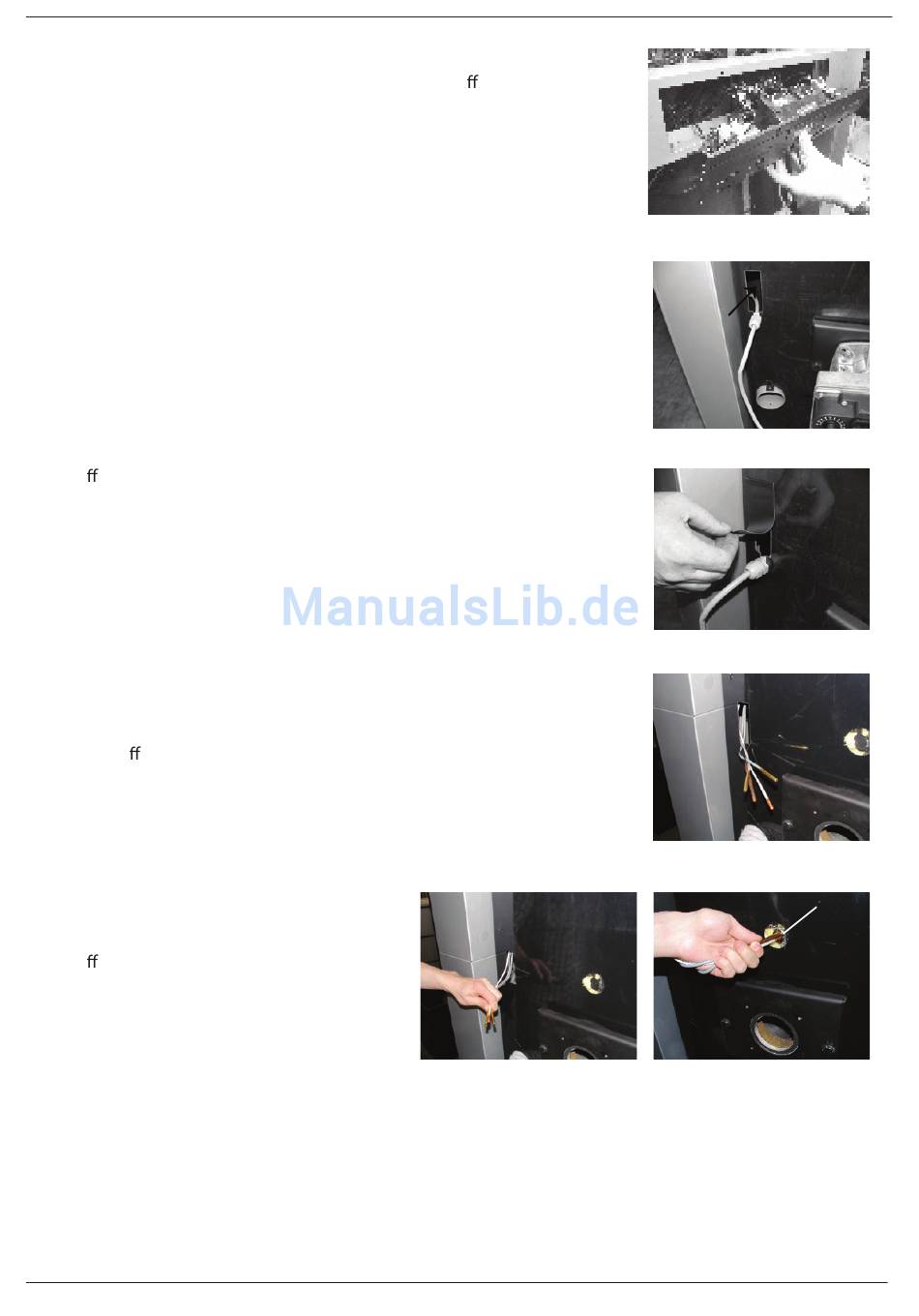

Regelung auspacken.
Alle Kabel, Stecker und Kapillarfühler durch die Ö nung
der Regelungskonsole führen.
Brennerstecker mit Kabel nach unten durch den vorhandenen
Ausschnitt in der Isolier-Vorderwand stecken. Zugentlastung
des Brennerkabels mit dem Kreisförmigen Ausschnitt (Pos.1)
(1)
verschrauben.
Ö nung für Brennerkabeldurchführung mit werkseitigem Klebe-
band abkleben.
Die 4 Fühler bzw. Kapillare durch den Ausschnitt in der
Vorderwand führen und gebündelt in die Kesseltauchhülse
(Seite 6, Pos. 5) einstecken. Danach den beiliegenden
Kunsto -Sternclip in die Tauchhülse einstecken,
damit ein späteres Herausziehen der Fühler verhindert
wird. Beim Herausnehmen in umgekehrter Reihenfolge
verfahren.
Achtung: Bei raumluftunabhängiger
(1)
Betriebsweise, sind die 4 Leitungen hinter
der Vorderwand zu verlegen.
Ö nung (1) für die Fühler bzw. Kapillare
mit dem beiliegenden gelochtem Klebe-
streifen abkleben.
