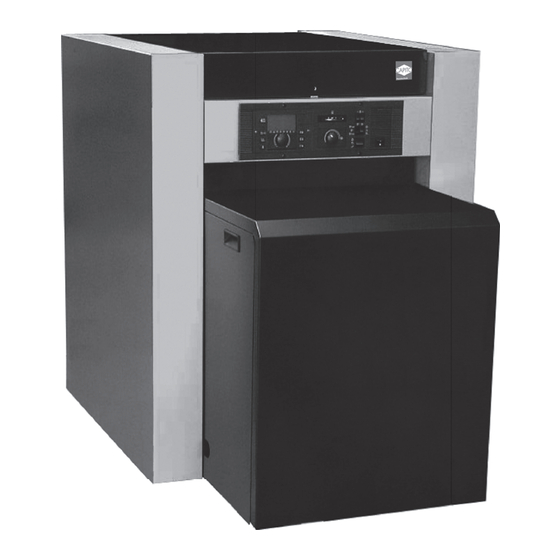

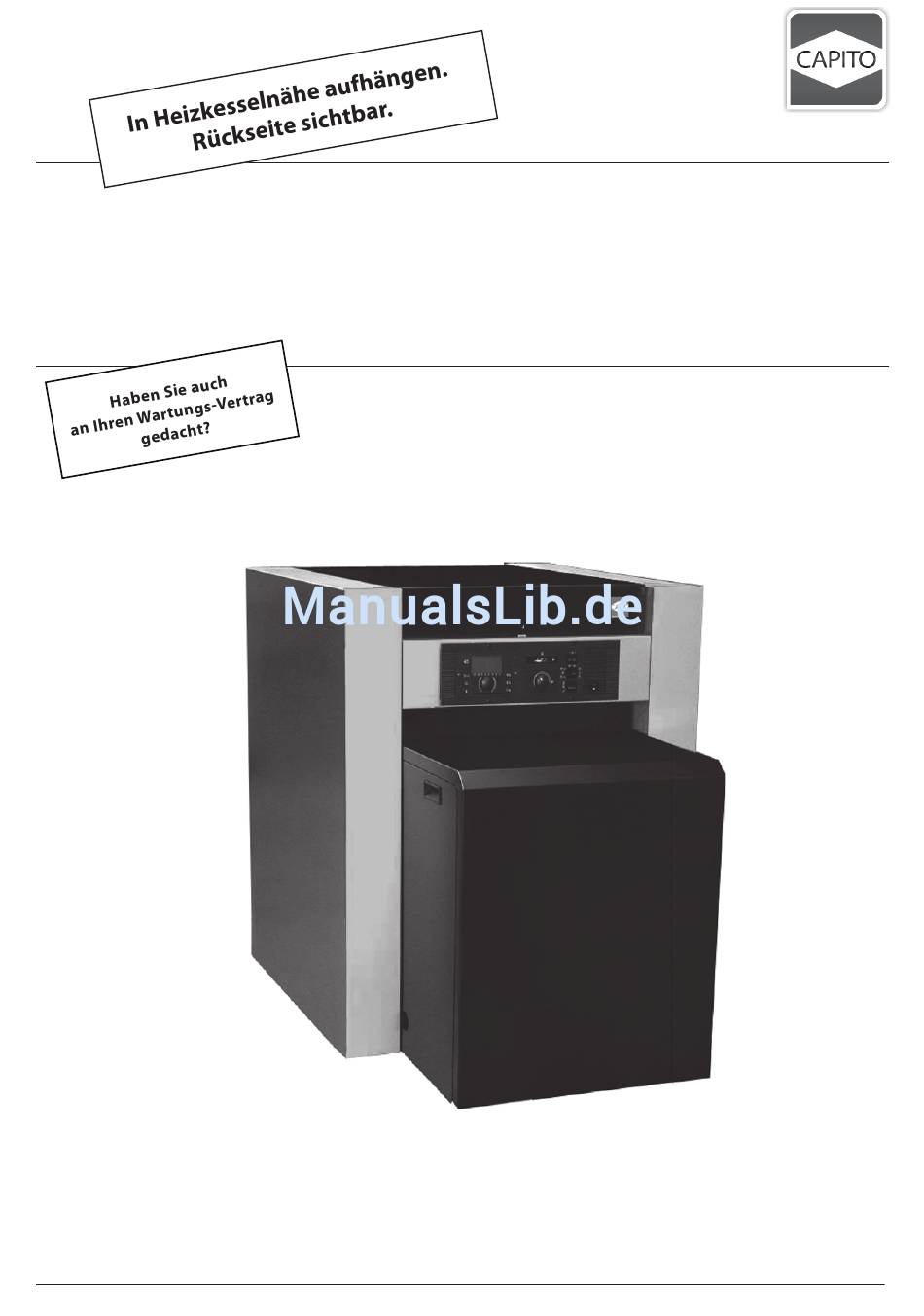

- Seite 1 Technische Unterlagen Installations - und Bedienungsanleitung Öl-/ Gas-Brennwertkessel CC 101 BW Abb. CC 101 BW 05-2015 D315010101...
-
Seite 2: Inhaltsverzeichnis
15.2 Geometrische Abmessungen Kessel 15.3 Geometrische Abmessungen Verkleidung 15.4 Hydraulische Standard-Anlagenbeispiele 24-26 16. Checkliste für Wartung 17. Konformitätserklärung Hinweis: Irrtümer und Änderungen, die dem technischen Fortschritt dienen, sind vorbehalten. Den aktuellsten Stand der Technischen Unterlagen finden Sie auf unserer Webseite www.capito-heiztechnik.de... -
Seite 3: Allgemeines
1 Stück Heizungsregelung Theta 1 Stück Abgasrohr (ø aussen 80 mm) 4. Werksprüfung Die Öl- und Gasbrennwert-Heizkessel der Baureihe CC 101 BW wurden einer Druck- und Dichtig- keitsprüfung unterzogen. Der Prüfüberdruck mit Wasser beträgt mindestens 4 bar (DIN EN 303-1). -
Seite 4: Brenner
Betriebsweise. 5.1 Erdgas-/Flüssiggas-Brenner Die Gas-Brennwert-Heizkessel CC 101 BW werden mit Gas nach DVGW-Arbeitsblatt G 260 befeuert. Sicherheitstechnische Richtlinien bei Gas beachten. Die Nennbelastung des Brenners muss auf die Nennwärmeleistung des Kessels entsprechend dem Typenschild abgestimmt sein. -
Seite 5: Anforderungen An Aufstellraum Und Schacht / Schornstein
ßend ein einwandiges Abgasrohr verwendet. Daher sind bei dieser Betriebsweise im Aufstellraum keine zusätzlichen Verbrennungsluftö nungen erforderlich. Bei raumluftunabhängiger Betriebsweise des Capito-Brennwert-Heizkessels mit Ansaugung der Verbrennungsluft aus einem bestehenden Schacht, muss sichergestellt sein, dass aus dem Schacht keine Verunreinigungen wie beispielsweise Rußpartikel, Staubbelastungen, brüchige Schornstein- fugen in den Brennraum gelangen. -
Seite 6: Bauseitige Minimierung Der Wärmeverluste Am Kessel
Betriebszeiten einer eventuell vorhanden Zirkulationspumpe auf ein Minimum unter Berück- sichtigung der Trinkwasserverordnung reduziert werden. Die Zirkulationsleitungen sind - trotz der wärmegedämmten Leitungen - in der Praxis wahre „Energievernichter“. Des weiteren wird empfohlen den Heizkessel im Aufstellraum auf einem wärmegedämmten Capito- Kesselsockel aufzustellen (Bauhöhe beachten). Kesselsockel aufzustellen (Bauhöhe beachten). -
Seite 7: Montage Der Wärmedämmung, Verkleidung, Regelung Und Des Brenners Am Brennwertkessel Vor Ort
– 6 – 9. Montage der Wärmedämmung, Verkleidung, Regelung und des Brenners am Brennwertkessel vor Ort Darstellung der Anschlüsse CC 101 BW 1 = Transportöse 3 = Brennkammertür 4 = 2 Gewindebuchsen mit 2 M 12 Schrauben (Brennkammertürbefestigung) 5 = Muffe ⁄... - Seite 8 – 7 – Wärmedämmung (1) um Kesselkörper legen und Verschlussleiste (2) schließen. Vordere Dämmung (3) über den Rundrahmen schieben. Hintere Dämmung (4) über die Mu en schieben. Vorderwand (2) mit Seitenwänden (1+3) verschrauben. Schaltfeldaufnahme (4) mit je 2 Schrauben mit den Seitenwänden (1+3) verschrauben.
- Seite 9 Dann den Schlauch des Abgasdruckwächters auf den Nippel schieben. Achtung! Bei raumluftunabhängiger Betriebsweise den Schlauch (1) durch die Ö nung (3) des LAS-Kasten ziehen (vorher die strapazierfähige Abklebung entfernen) und den LAS-Kasten anschliessend montieren. Zum Anschluß des Abgas-Druckwächters beachten Sie bitte das Hinweisblatt des CAPITO Gasbrenners.
- Seite 10 – 9 – Regelung auspacken. Alle Kabel, Stecker und Kapillarfühler durch die Ö nung der Regelungskonsole führen. Brennerstecker mit Kabel nach unten durch den vorhandenen Ausschnitt in der Isolier-Vorderwand stecken. Zugentlastung des Brennerkabels mit dem Kreisförmigen Ausschnitt (Pos.1) verschrauben. Ö nung für Brennerkabeldurchführung mit werkseitigem Klebe- band abkleben.
- Seite 11 – 10 – Die Anschlussleiste in die obere Kantung der Schaltfeldblende mit den 4 Nieten einstecken. Achtung: Erdungskabel der Regelung mit beiliegendem Flach- stecker verbinden und mit dem Schaltfeldkasten verschrauben. Regelung in den Ausschnitt drücken und mit den 4 Schrauben befestigen. Nach erfolgter Verdrahtung wird der Verkleidungsdeckel (6) aufgesetzt und unter die Kantung der Rückwand geschoben.
- Seite 12 – 11 – Abgasrohr einwandig -> raumluftabhängige Betriebsweise: Kesselanschlussstück auf das Abgasrohr aufschieben. (Gummidichtring evtl. etwas einfetten - Nur Siliconfett verwenden!!!) Siphon montieren. Der Kondensatablaufschlauch ist in Strömungsrichtung fallend an der Neutralisationsbox bzw. dem Abwasserkanal angeschlossen. Abgasrohr doppelwandig -> raumluftunabhängige Betriebsweise: Kesselanschlussstück (3) auf das Abgasrohr/LAS-Kasten (1) aufschieben.
- Seite 13 – 12 – Brennertür mittels 2 Halteschrauben an den Kessel anschrauben Achtung: Bei Brenner ammrohren > Ø 80 mm muss der Brenner an der Tür befestigt werden, bevor diese am Kessel angebracht wird. Brenner ansch inklusive Dichtung mit Brennkammertür verschrauben: Brenner einschieben.
-
Seite 14: Abgasanlage
Abgastemperatur betrieben. Daher dürfen sie nur an feuchte unemp ndliche Schornsteine bzw. müssen dort zugelassene Abgasrohre für Brennwertgeräte eingezogen werden. Die Capito-Abgasanlage besteht aus dem hochwertigen Kunststo Polypropylen und ist für alle öl-und gasbetriebenen Feuerstätten mit Abgastemperaturen bis 120°C vorgesehen. - Seite 15 – 14 – Maximal zulässige Abgasleitungslängen DN 80 für CAPITO Öl-/Gas- Brennwertkessel Bei 3 Umlenkungen 90°. Öl Nennwärmebelastung: bis 35 kW 17 m 17 m Bei Überschreiten der maximalen Abgasleitungslänge Nennwärmebelastung: 40 kW 17 m 13 m muss die Abgasleitung auf DN 100* erweitert werden.
-
Seite 16: Montage Der Abgasanlage
– 15 – 10.1 Montage der Abgasanlage Die Abgasleitung besteht aus vorgefertigten Formteilen und Rohren mit angeformten Steck- mu en und Spezialdichtungen die durch Zusammenstecken in kürzester Zeit montiert sind. Die Einsteckenden der Rohre und Formstücke müssen vor der Montage mit dem mitgelieferten Gleitmittel bestrichen werden. -
Seite 17: Raumluftabhängige Betriebsweise
– 16 – 10.2 Raumluftabhängige Betriebsweise Verbrennungsluft wird aus dem Aufstellraum entnommen. Abführung der Abgase mittels einfacher Abgasleitung durch einen Schacht F90/F30, L90/L30 ins Freie. Belüftung des Aufstellraums von Außen erforderlich. Entlüftung kann über Belüftungsblende und Ringspalt zwischen Abgasleitung und Schacht erfol- gen. -
Seite 18: Raumluftunabhängige Betriebsweise
– 17 – 10.3 Raumluftunabhängige Betriebsweise Die Verbrennungsluft wird über eine konzentrische Abgas-Zuluftleitung LAS über den Ringspalt im Schacht von oben angesaugt. Keine Be- und Entlüftung des Aufstellraumes erforderlich. Konzentrische Abgasanlage (raumluftunabhängig), Innenrohr PP S Zul. Nr. Z 7.2 3254, Außen- rohr Aluminium Baugruppe 3 D 80/125-X Raumluftunabhängige Abgasanlage bis zum Kamin... -
Seite 19: Inbetriebnahme
– 18 – 11. Inbetriebnahme Die erste Inbetriebnahme ist ausschließlich vom Fachhandwerker durchzuführen. Vor jeder Inbetriebnahme muss gewährleistet sein, dass die Anlage mit Wasser gefüllt und entlüf- tet ist. An der obersten Mu e des Pu erkessels muss dauerhaft ein Automatikentlüfter montiert sein. -
Seite 20: Normen Und Vorschriften
– 19 – Sicherheitshinweis: Alle Arbeiten am Kessel, Brenner und an der Heizungsanlage (Montage, Wartung, Reparaturen, Veränderungen, usw.) müssen von autorisierten Fachkräften (Heizungsfachfirma/ Vertragsinstalla- tions-Unternehmen) durchgeführt werden (VDE 0105, Teil 1: für Arbeiten an elektrischen Einrich- tungen). Der Hauptschalter (außerhalb des Heizungsraumes) ist bei Arbeiten am Gerät/Heizungsanlage abzuschalten und gegen Wiedereinschalten zu sichern. -
Seite 21: Weitere Technische Angaben
– 20 – 15. Weitere technische Angaben 15.1 Technische Daten Brennwertgeräte CC 101 BW... BW 101 Energiepaket-Brennwertkess Technische Daten Brennwertgeräte CC 101 BW….. CC 101 BW 15 CC 101 BW 20 C ohne Nennwärmeleistung Kessel Brenner 1,5 - 15 2 - 20 Nennwärmebelastung... - Seite 22 – 21 – BW 101 Energiepaket-Brennwertkessel.xls CC101BW_04_12_2012 B. von Gradowski / Capito Heiztechnik GmbH / Neunkirchen 16.12.2008 W….. CC 101 BW 15 CC 101 BW 30 CC 101 BW 40 CC 101 BW 20 CC 101 BW 25 CC 101 BW 35...
-
Seite 23: Geometrische Abmessungen Kessel
– 22 – 15.2 Geometrische Abmessungen Kessel... -
Seite 24: Geometrische Abmessungen Verkleidung
– 23 – 15.3 Geometrische Abmessungen Verkleidung... -
Seite 25: Hydraulische Standard-Anlagenbeispiele
– 24– 15.4 Hydraulische Standard-Anlagenbeispiele... - Seite 26 – 25 –...
- Seite 27 – 26 –...
-
Seite 28: Checkliste Für Wartung
– 27 – 16. Checkliste Beachten Sie dabei entsprechend Seite 16-17 dieser Anleitung CARL CAPITO Heiztechnik GmbH Mühlenbergstr. 12 · D-57290 Neunkirchen/Siegerland · Telefon (0 27 35) 760-142 · Telefax (0 27 35) 770-903 Internet: www.capito-heiztechnik.de · eMail-Adresse: heiztechnik@capito-gmbh.de... -
Seite 29: Konformitätserklärung
– 28 – 17. Konformitätserklärung... - Seite 30 Erzeugnisse bewährter Qualität, die allen Sicherheits-Vorschriften und den For- derungen der Praxis vollauf entsprechen. CARL CAPITO Heiztechnik GmbH Mühlenbergstr. 12 · D-57290 Neunkirchen/Siegerland · Telefon (0 27 35) 760-142 · Telefax (0 27 35) 770-903 Internet: www.capito-heiztechnik.de · eMail-Adresse: heiztechnik@capito-gmbh.de Irrtümer und Technische Änderungen vorbehalten!
