Einzelteilliste
A. Schornsteinabdeckung
B.
Schornstein
C.
Thermometer
D. Klappe für große Kammer
E.
Brettauflage
F.
Ablagebrett
G. Radstativbogen
H. Radachse
I.
Rad
J.
Stativkappe
K. Drahtablage

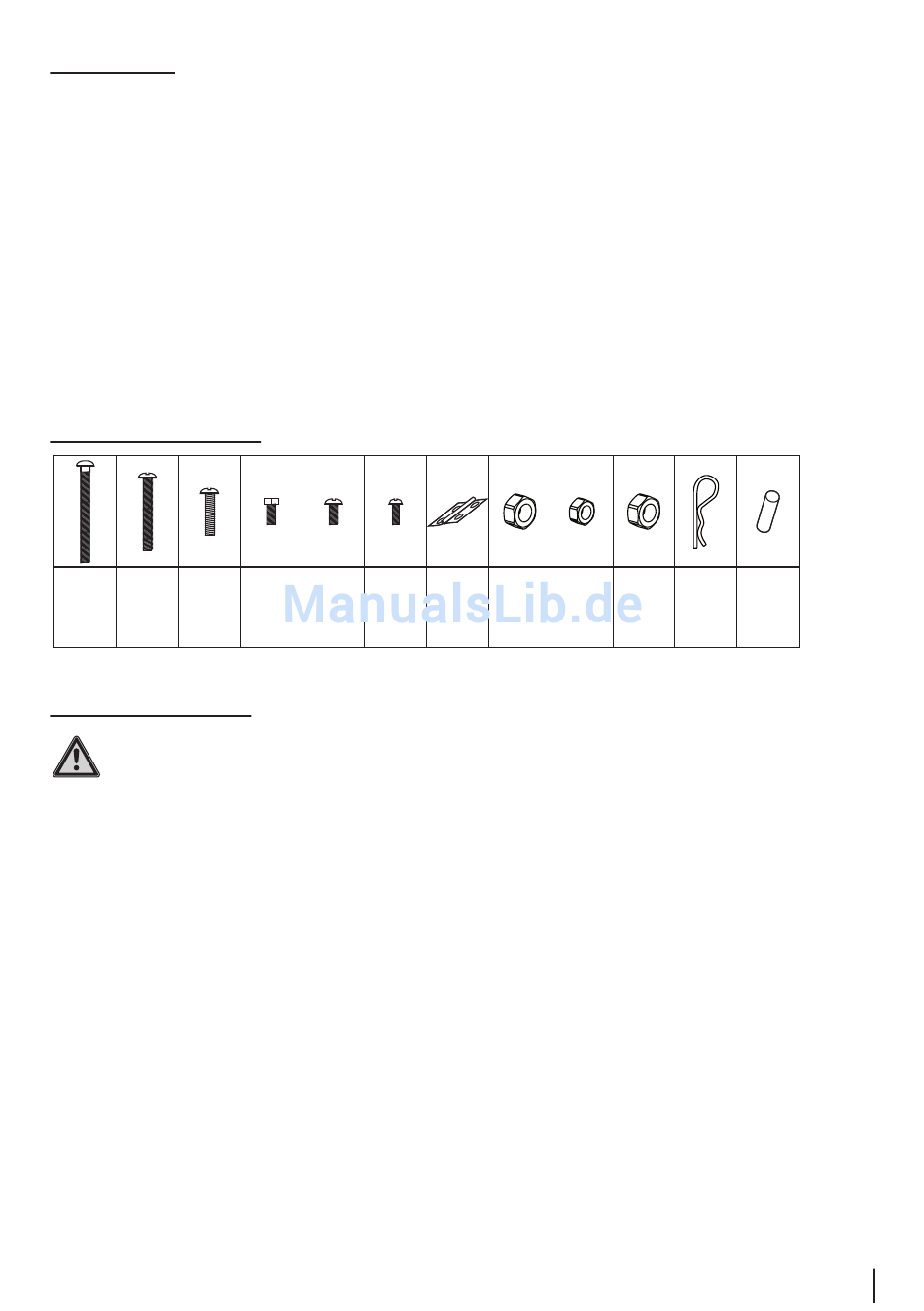

Verbindungselemente:
M6x58
M6x45
M5x25
6x
12x
6x
Montage durchführen
VORSICHT!
Die Schraubenköpfe sollten zu Ihrer Sicherheit
immer nach außen zeigen, da es sonst zu
Verletzungen kommt.
Ziehen Sie erst nach Beendigung der Montage
alle Schraubverbindungen fest an, sonst kommt
es zu unerwünschten Material-Spannungen.
1.
Stellen Sie die große Kammer (R) mit der
kleinen Öffnung für den Schornstein auf den
Boden.
2.
Fügen Sie die Stativbögen (G, L) an den
kurzen Enden zusammen und haken Sie die
Drahtablage (K) in die vorhandenen Löcher der
Stativbögen (G, L).
3.
Verschrauben Sie montierten Stativbögen (G, L)
mittels M6x45 Schrauben und M6 Muttern mit
der großen Kammer (R), so dass die Löcher für
die Radachse (H) am Boden sind.
M6x12
M6x12
M5x12
1x
8x
16x
1
L.
Standstativbogen
1
M. Stativverbinder
1
N. Lüftungsklappe
1
O. kleine Kammer
2
P.
Klappe für kleine Kammer
3
Q. Griffe für Kammer
2
R. große Kammer
1
S.
Scharnier
2
T.
Kohlerost
2
U. Grillrost
1
M6
M5
4x
1x
22x
4.
Befestigen Sie nun die Stativverbinder (M)
auf jeder Seite mit M6x45 Schrauben und M6
Muttern an den Stativbögen (G, L).
5.
Drehen Sie die Kammer (R) um und schieben
Sie die Radachse (H) durch die Löcher der
Radstativbögen (G). Stecken Sie die Räder (I)
über die Enden der Radachse (H) und fixieren
Sie diese mit je einem Splint.
6.
Drehen Sie die große Kammer (R) wieder
so um, dass die große Öffnung nach oben
zeigt. Platzieren Sie die kleine Kammer (O)
auf die Öffnung und verschrauben Sie beide
M6
28x
2x
6x
LANDMANN
2
2
1
1
1
3
1
4
2
2
5
