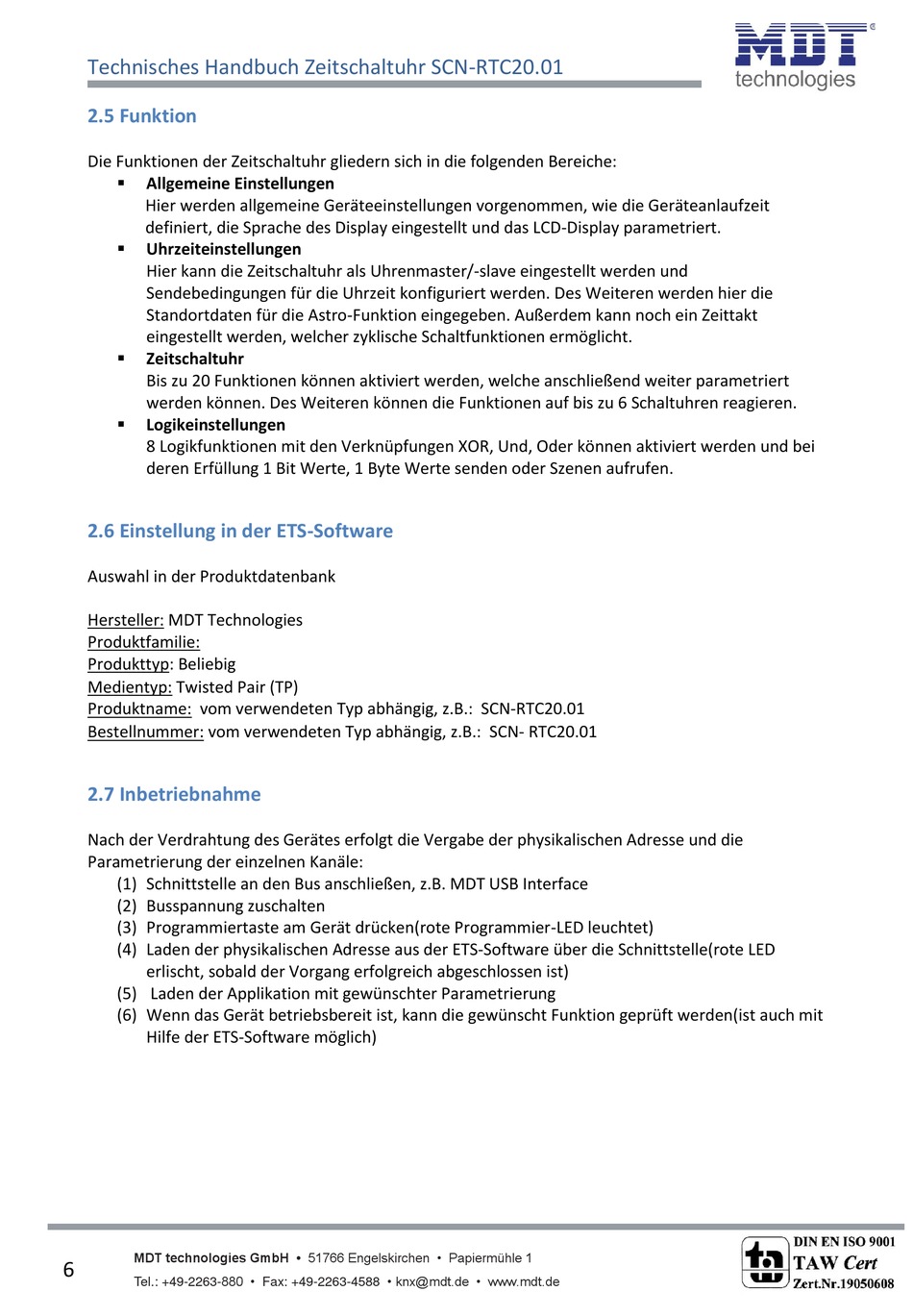

Technisches Handbuch Zeitschaltuhr SCN-RTC20.01

2.5 Funktion

Die Funktionen der Zeitschaltuhr gliedern sich in die folgenden Bereiche:

Allgemeine Einstellungen
Hier werden allgemeine Geräteeinstellungen vorgenommen, wie die Geräteanlaufzeit
definiert, die Sprache des Display eingestellt und das LCD-Display parametriert.

Uhrzeiteinstellungen
Hier kann die Zeitschaltuhr als Uhrenmaster/-slave eingestellt werden und
Sendebedingungen für die Uhrzeit konfiguriert werden. Des Weiteren werden hier die
Standortdaten für die Astro-Funktion eingegeben. Außerdem kann noch ein Zeittakt
eingestellt werden, welcher zyklische Schaltfunktionen ermöglicht.

Zeitschaltuhr
Bis zu 20 Funktionen können aktiviert werden, welche anschließend weiter parametriert
werden können. Des Weiteren können die Funktionen auf bis zu 6 Schaltuhren reagieren.

Logikeinstellungen
8 Logikfunktionen mit den Verknüpfungen XOR, Und, Oder können aktiviert werden und bei
deren Erfüllung 1 Bit Werte, 1 Byte Werte senden oder Szenen aufrufen.

2.6 Einstellung in der ETS-Software

Auswahl in der Produktdatenbank
Hersteller: MDT Technologies
Produktfamilie:
Produkttyp: Beliebig
Medientyp: Twisted Pair (TP)
Produktname: vom verwendeten Typ abhängig, z.B.: SCN-RTC20.01
Bestellnummer: vom verwendeten Typ abhängig, z.B.: SCN- RTC20.01

2.7 Inbetriebnahme

Nach der Verdrahtung des Gerätes erfolgt die Vergabe der physikalischen Adresse und die
Parametrierung der einzelnen Kanäle:
(1) Schnittstelle an den Bus anschließen, z.B. MDT USB Interface
(2) Busspannung zuschalten
(3) Programmiertaste am Gerät drücken(rote Programmier-LED leuchtet)
(4) Laden der physikalischen Adresse aus der ETS-Software über die Schnittstelle(rote LED
erlischt, sobald der Vorgang erfolgreich abgeschlossen ist)
(5) Laden der Applikation mit gewünschter Parametrierung
(6) Wenn das Gerät betriebsbereit ist, kann die gewünscht Funktion geprüft werden(ist auch mit
Hilfe der ETS-Software möglich)
