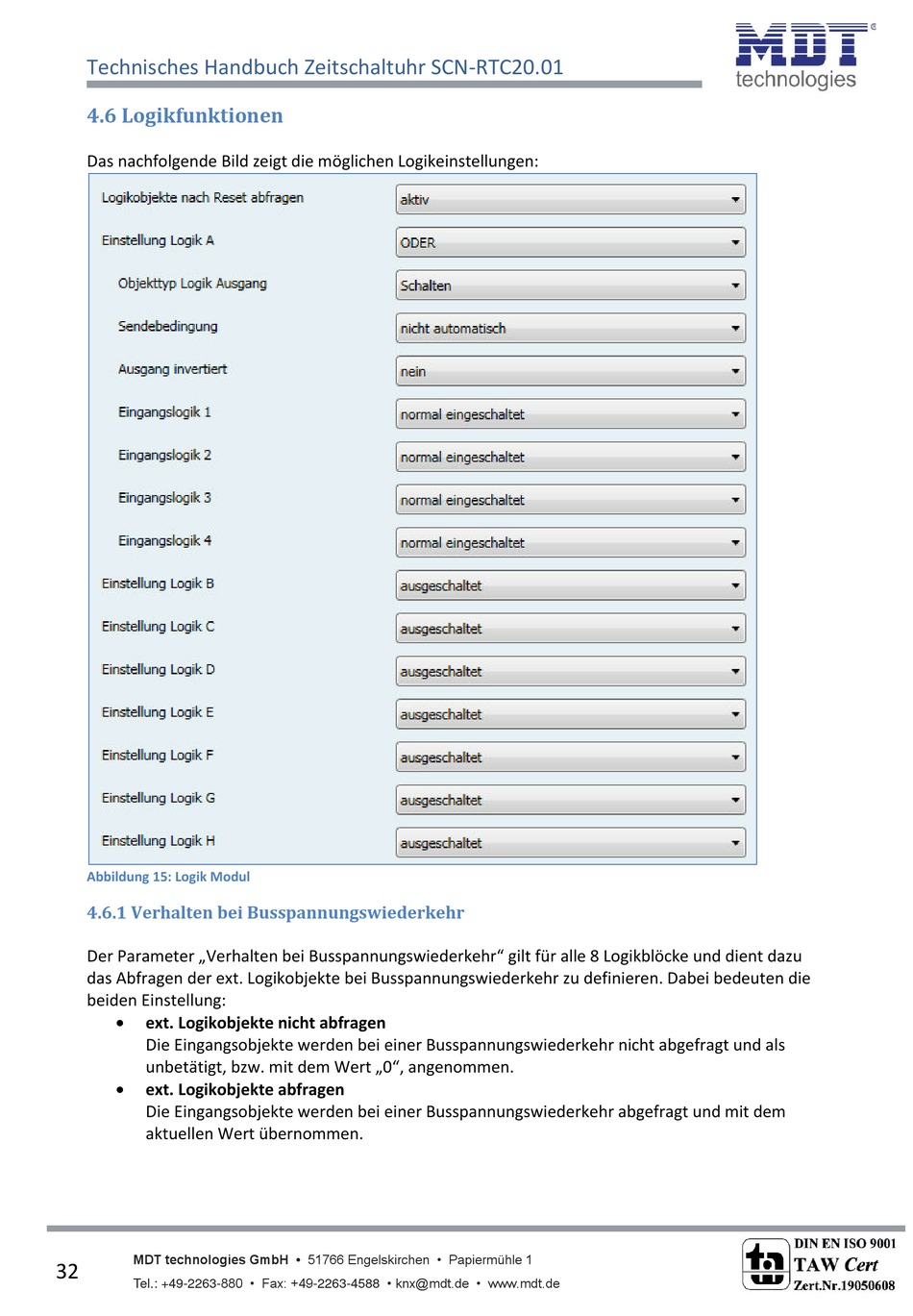

Technisches Handbuch Zeitschaltuhr SCN-RTC20.01

4.6 Logikfunktionen

Das nachfolgende Bild zeigt die möglichen Logikeinstellungen:

Abbildung 15: Logik Modul

4.6.1 Verhalten bei Busspannungswiederkehr

Der Para eter „Verhalte
das Abfragen der ext. Logikobjekte bei Busspannungswiederkehr zu definieren. Dabei bedeuten die
beiden Einstellung:

ext. Logikobjekte nicht abfragen
Die Eingangsobjekte werden bei einer Busspannungswiederkehr nicht abgefragt und als
unbetätigt, bzw. mit de Wert „ ", a ge o

ext. Logikobjekte abfragen
Die Eingangsobjekte werden bei einer Busspannungswiederkehr abgefragt und mit dem
aktuellen Wert übernommen.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
32
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
ei Busspa u gs iederkehr" gilt für alle Logik lö ke u d die t dazu
e .
