Wartung
5.
6.
11.7.3

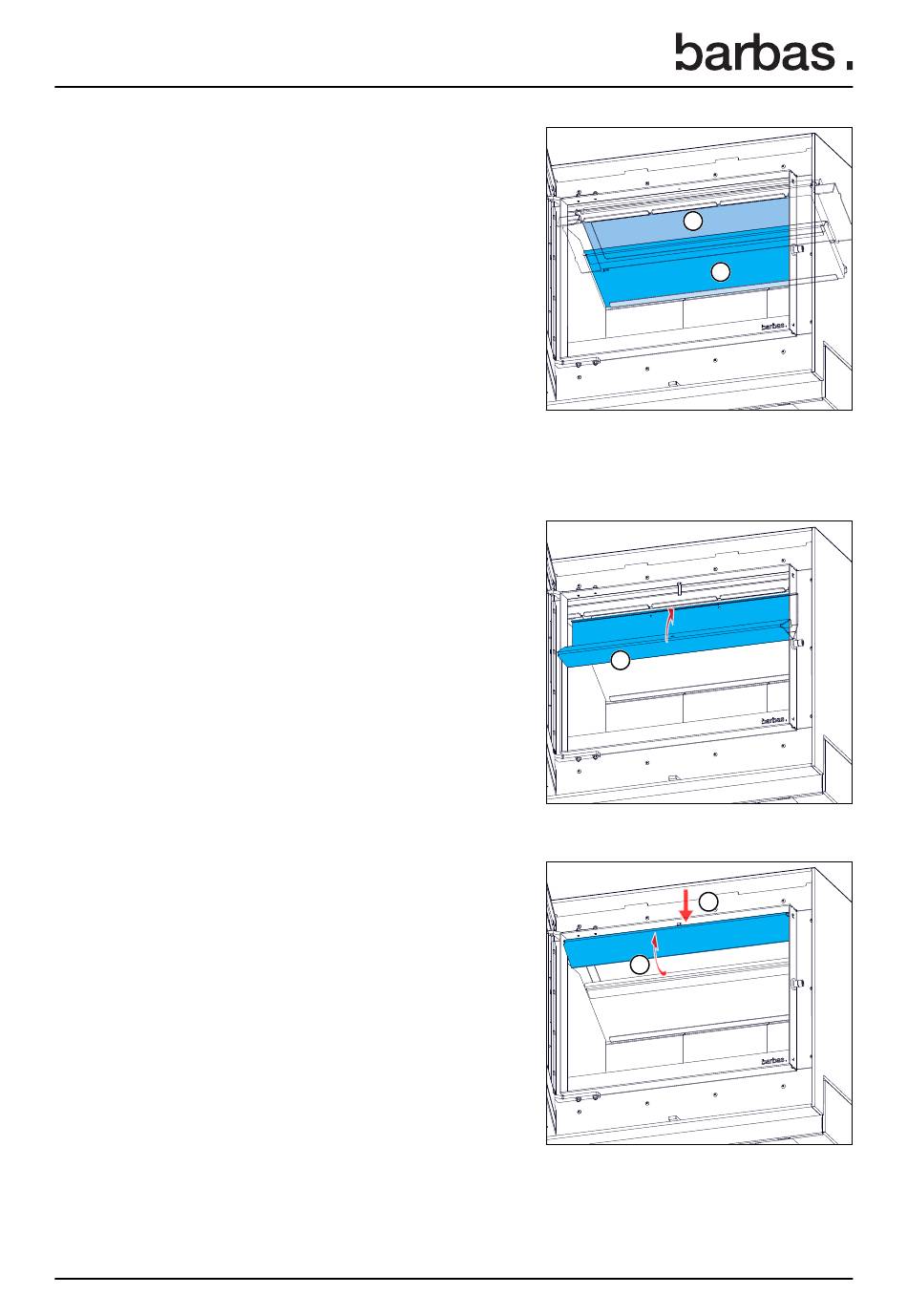

Installieren der oberen Umlenkplatte aus Stahl

Führen Sie dieses Verfahren erst aus, wenn das Verfahren in Abschnitt
wurde.
1.
2.
3.
4.
48
Stellen Sie sicher, dass sich
die obere Umlenkplatte (2) aus
Vermiculite noch in der richtigen
Position befindet.
Wenn die obere Umlenkplatte aus
Vermiculite nicht in der richtigen
Position ist, entfernen Sie die
untere Umlenkplatte (1), bringen
Sie die obere Umlenkplatte aus
Vermiculite in der richtigen Position
an und installieren Sie die untere
Umlenkplatte erneut.
Schieben Sie die obere Umlenkplatte
aus Stahl nach oben und legen
Sie die Rückseite über die obere
Umlenkplatte aus Vermiculite (1).
Schieben Sie die Front der oberen Umlenkplatte aus Stahl nach oben (2) und legen
Sie die Kante auf den Metallstreifen unter dem Luftwäschereinlass (3).
Drehen Sie die Schraube mit
einem 3-mm-Sechskantschlüssel
nach unten, bis sie im Schraubenloch
der oberen Umlenkplatte aus Stahl
sitzt.
Drehen Sie die Mutter mit einem 10-
mm-Gabelschlüssel auf und ziehen
Sie sie fest.
2
1
11.7.2
beendet
1
3
2
BOX 25 70
