Installation Der Unteren Umlenkplatte - Barbas Box 25 70 Installations- Und Wartungshandbuch

5.
6.
11.7.2

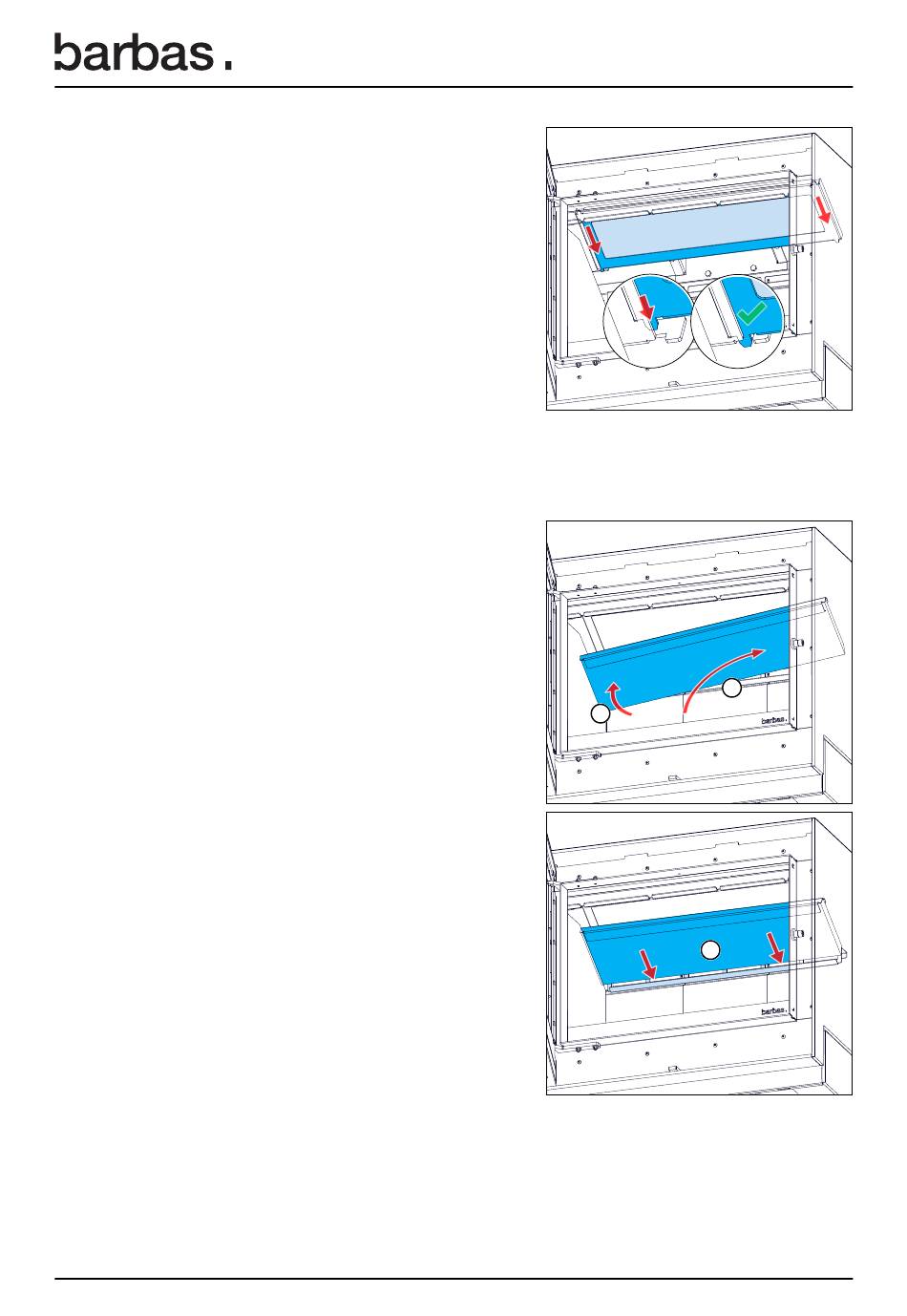

Installation der unteren Umlenkplatte

Führen Sie dieses Verfahren erst aus, wenn das Verfahren in Abschnitt
wurde.
1.
2.
3.
4.
BOX 25 70
Schieben Sie die obere Umlenkplatte
aus Vermiculite nach hinten, bis
die 2 Nocken auf der Rückseite
der Umlenkplatte in die Kerben
einrasten.
Die Nocke befindet sich in der Kerbe,
wenn sich die obere Umlenkplatte
aus Vermiculite nicht nach links oder
rechts bewegen lässt.
Schieben Sie die untere
Umlenkplatte angewinkelt in die
Brennkammer (1) und setzen Sie die
rechte Seite der Umlenkplatte über
die Seitentafeln (2) auf der rechten
Seite.
Schieben Sie die linke Seite der
unteren Umlenkplatte nach oben und
legen Sie es auf die Seitentafeln
auf der linken Seite. Wenn es nicht
passt, Stellen Sie sicher, dass die
Seitentafeln fest an der Seitenwand
des Geräts anliegen.
Legen Sie die Rückseite der
Umlenkplatte gegen die Rückwand
(3).
Stellen Sie sicher, dass die untere
Umlenkplatte waagerecht und an der
Rückwand anliegt.
11.7.1
1
2
3
Wartung
beendet
47
