Installation der BOX 25 70 mit Wandhalterung
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. Befestigen Sie das andere Ende des Rohrs am Verbindungsring. Verwenden Sie
40

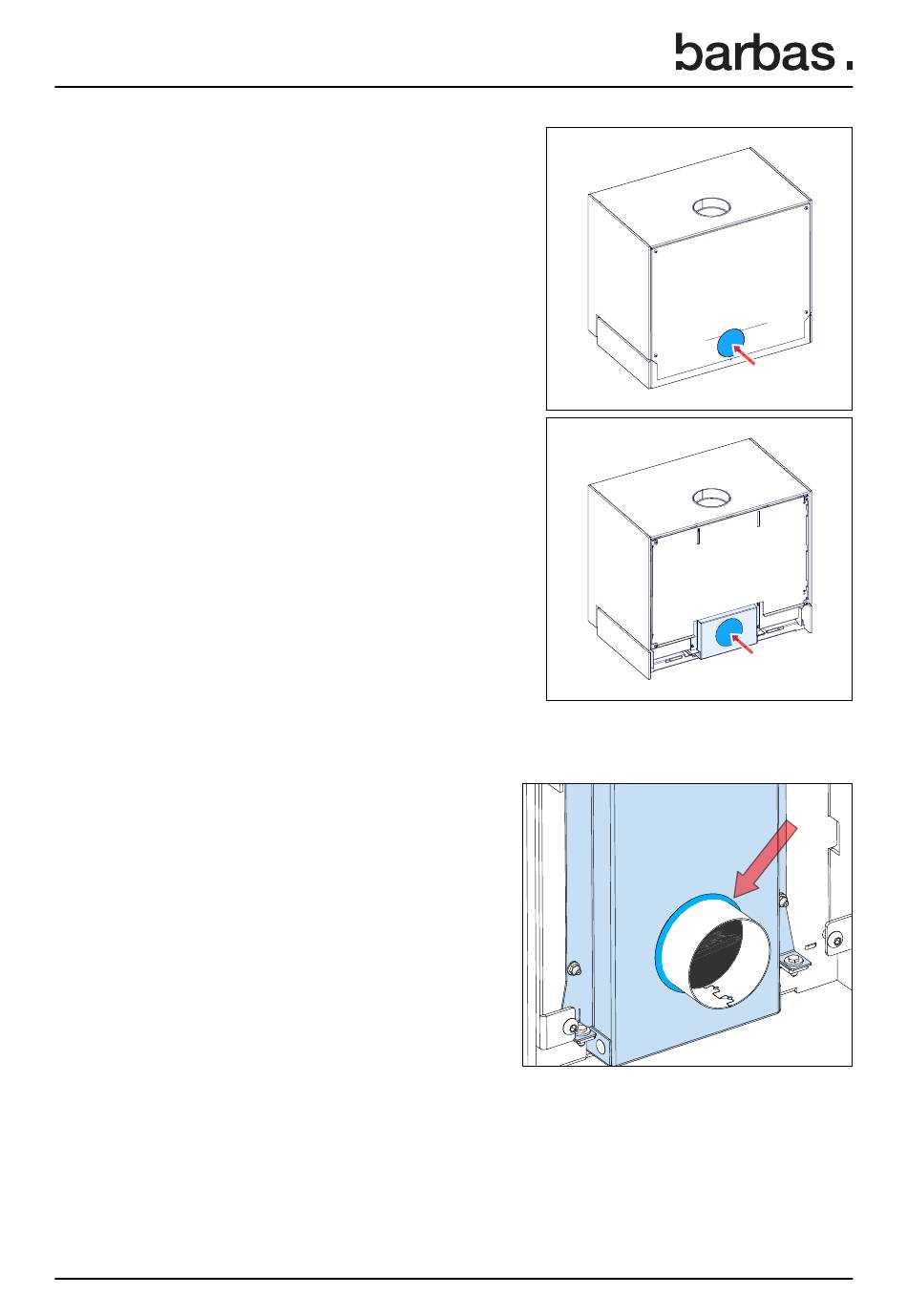

Entfernen Sie die runde
Ausbruchplatte auf der Rückseite
des Geräts mit einem Hammer.
Dadurch wird eine weitere runde
Ausbruchplatte sichtbar.
Entfernen Sie die runde
Ausbruchplatte mit einem Hammer.
Bringen Sie den Verbindungsring in der offenen äußeren Lufteinlassöffnung an.
Biegen Sie die 3 Lippen am Verbindungsring nach außen, um den Verbindungsring
an der Einlassöffnung zu befestigen.
Bringen Sie eine Dichtmasse
(z. B. Silikondichtmittel oder
ähnliches) zwischen der
Einlassöffnung und dem
Verbindungsring auf.
Identifizieren Sie die Stelle in
der Außenwand für die externe
Verbrennungsluftzufuhr.
Machen Sie ein Loch in
der Außenwand mit einem
Mindestdurchmesser von 125.
Stecken Sie ein flexibles
Aluminiumrohr oder ein starres
Stahlrohr in das Loch.
Installieren Sie einen Rost im Loch in der Außenwand und befestigen Sie das Rohr
daran.
eine Schlauchklemme oder Schrauben.
