Verbindung des Rauchgasrohrs

Vorläufige Anforderungen
• •
•
Führen Sie dieses Verfahren erst aus, wenn das Verfahren in Abschnitt
wurde.
Ablauf
1.
2.
BOX 25 70

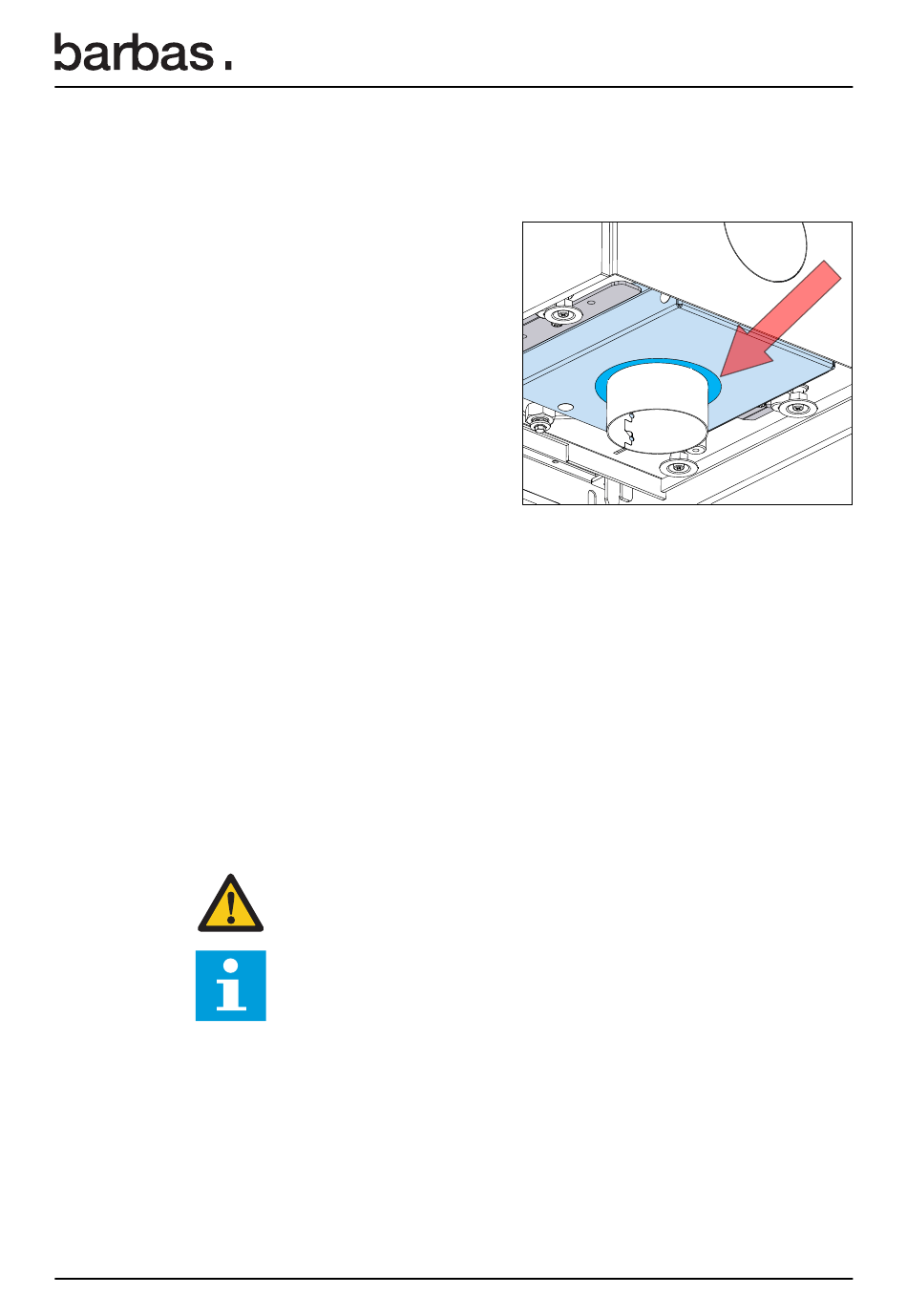

Falls erforderlich, bringen Sie den Verbindungsring in der offenen äußeren
Lufteinlassöffnung an.
Biegen Sie die 3 Lippen am Verbindungsring nach außen, um den Verbindungsring
an der Einlassöffnung zu befestigen.
Bringen Sie eine Dichtmasse
(z. B. Silikondichtmittel oder
ähnliches) zwischen der
Einlassöffnung und dem
Verbindungsring auf.
Identifizieren Sie die Stelle
im Boden für die externe
Verbrennungsluftzufuhr.
Machen Sie ein Loch in
den Boden mit einem
Mindestdurchmesser von 125.
Stecken Sie ein flexibles
Aluminiumrohr in das Loch.
Befestigen Sie das andere Ende
des flexiblen Aluminiumrohrs am Verbindungsring. Verwenden Sie eine
Schlauchklemme oder Schrauben.
Wenn das Gerät in einem nicht ausgekleideten, gemauerten Abzug mit
großem Durchmesser installiert wird, ist ein isoliertes Abzugsauskleidesystem zu
verwenden.
Stellen Sie sicher, dass das Design und die Installation des Kamins EN
15287-2:2008, EN 13384-1:2015+A1:2019 entspricht, und dass eine korrekte
Funktion des Kamins in der vor Ort vorliegenden Situation nach EN
13384-2:2015+A1:2019 nachgewiesen ist.
Vorsicht: Im Betrieb des Geräts wird die Außenseite des Abzugssystems
heiß. Minimale Abstände zu brennbaren Materialien siehe Abschnitt
Hinweis: Wird das Gerät an einem nicht ausgekleideten, gemauerten
Abzug mit großem Durchmesser installiert, ziehen Sie die Verwendung
eines Abzugsauskleidesystems in Betracht, um die Leistung des Geräts zu
verbessern.
Verbinden Sie den Abzug mit dem Rauchgasanschluss am Gerät. Bei Bedarf
verwenden Sie einen Stahlabzugsadapter.
Wird der Abzug mit einem bestehenden (gemauerten) Kamin verbunden, stellen
Sie sicher, dass der Abstand zwischen dem Abzug und dem bestehenden Kamin
mit Keramikwolle oder anderen anwendbaren Teilen abgedichtet ist (bitten Sie den
Lieferanten Ihres Abzugssystems um Rat).
Installation der BOX 25 70 mit Stahlsockel
7.2
beendet
