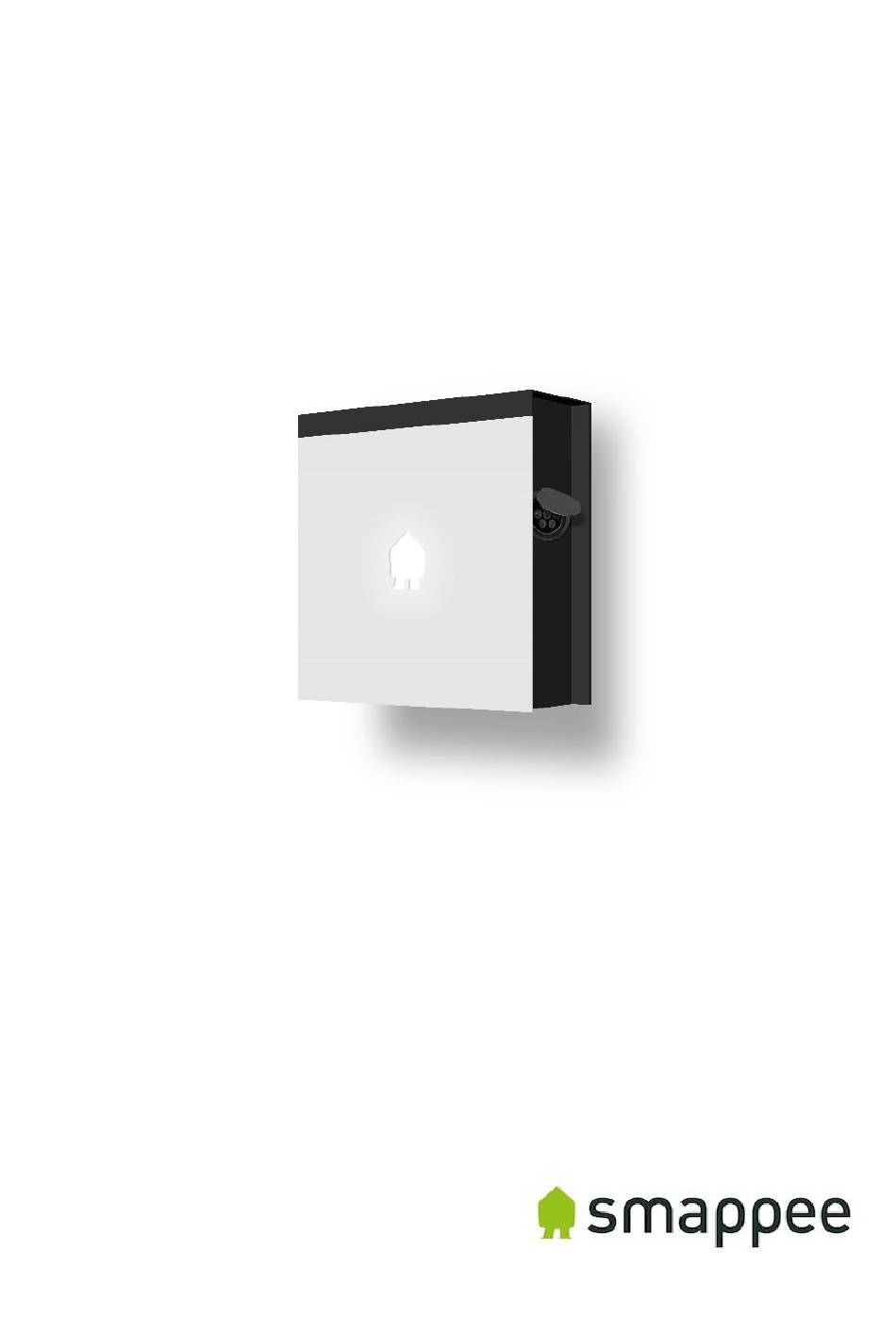

- Seite 1 Smappee EV Wall LITE Installationsanleitung Deutsch – Version 1.1 – August 2023...
- Seite 2 Dokumentgenauigkeit Die Spezifikationen und sonstigen Informationen in diesem Dokument wurden zum Zeitpunkt der Veröffentlichung auf Genauigkeit und Vollständigkeit überprüft. Aufgrund laufender Produktverbesserungen können diese Informationen jederzeit ohne vorherige Ankündigung geändert werden. Die neuesten Informationen finden Sie in unserer Online-Dokumentation: https://www.smappee.com/downloads...
-
Seite 3: Inhaltsverzeichnis
4. Komponenten ....................8 5. Technische Daten ..................10 6. Vorbereitung der Installation ................ 13 7. Installierung und Aktivierung ................ 16 8. Verwendung der EV Wall Lite ............... 25 Konformitätserklärung ..................29 Smappee EV Wall Lite – Installationsanleitung – Deutsch... -
Seite 4: Einleitung
1. Einleitung Vielen Dank, dass Sie sich für den Kauf dieser Smappee EV Wall Lite Ladestation für Elektrofahrzeuge für das Laden Zuhause entschieden haben. Diese Installations- und Benutzeranleitung erklärt, wie die Smappee EV Wall Lite installiert und verwendet wird. Wir empfehlen Ihnen, den Inhalt dieser Anleitung gründlich zu lesen. So stellen Sie sicher, dass Ihr Gerät sicher und ordnungsgemäß... -
Seite 5: Sicherheitsanleitungen
2. Sicherheitsanleitungen Sicherheitshinweis Lesen Sie bitte vor Installation, Wartung oder Verwendung Ihrer Smappee EV Wall Lite die Sicherheitsanleitungen und befolgen diese. Der Installateur muss sicherstellen, dass die Ladestation in Übereinstimmung mit den relevanten landesweiten und örtlichen Bestimmungen installiert wird. Die Handhabung dieser Ladestation ohne entsprechendes Fachwissen und entsprechende Qualifikationen kann zu schweren Unfällen und Tod führen. -
Seite 6: Ordnung Halten
Haftung für auftretende Schäden übernommen, wenn die Ladestation nicht in der dafür vorgesehenen standardmäßigen Verpackung transportiert wird. • Lagern Sie die Ladestation in einer trockenen Umgebung mit einer Temperatur, die den Vorgaben in den technischen Daten entspricht. Smappee EV Wall Lite – Installationsanleitung – Deutsch... -
Seite 7: Modelle
3. Modelle Artikel-Nr. Beschreibung EVWL-332-BR-E-W 5425036933989 EV Wall Lite Weiß 3-phase 22-kW-Steckdose EVWL-332-BSR-E-W 5425036933996 EV Wall Lite Weiß 3-phase 22-kW-Steckdose mit Verschlusskappe Smappee EV Wall Lite – Installationsanleitung – Deutsch... -
Seite 8: Komponenten
4. Komponenten Mitgelieferte Komponenten Smappee EV Wall Lite – Installationsanleitung – Deutsch... - Seite 9 Identifikationsschild Das Identifikationsschild Ihrer Ladestation befindet sich auf der linken Innenseite der EV Wall Lite. 1. Hersteller 2. Artikelnummer 3. Leistungsangaben 4. Herstellungsdatum 5. QR-Code mit Artikelnummer und Seriennummer 6. Seriennummer 7. Schutzklasse 8.
-
Seite 10: Technische Daten
32 A, Typ B oder C 30 mA AC RCD Typ A oder B (entsprechend den örtlichen Vorschriften) Schnittstellen & Konnektivität Informationsstatus RGB-LED Aktivierung Einstecken und laden, QR-Code scannen, RFID-Karte durchziehen Smappee EV Wall Lite – Installationsanleitung – Deutsch... - Seite 11 Länge des Aufladekabels n. z. Verbindung mit der Reihenklemme, flexible Stromleiter bis zu 6 mm² oder Versorgungsleitung massive Stromleiter bis zu 10 mm² Feststehend/beweglich Feststehende Installation Externes Design Geschlossener Aufbau Montagemethode Wand Smappee EV Wall Lite – Installationsanleitung – Deutsch...
- Seite 12 über längere Zeit ein Verfärben des Produkts zur Folge haben kann. Um die Lebensdauer der Materialien zu optimieren, bringen Sie daher das Produkt bitte möglichst an einem geschützten Ort an. Smappee EV Wall Lite – Installationsanleitung – Deutsch...
-
Seite 13: Vorbereitung Der Installation
6. Vorbereitung der Installation Als ersten Schritt bereiten Sie die physische Installation der EV Wall Lite wie in diesem Kapitel beschrieben vor. Voraussetzungen für die Installation • Berechnen Sie die bestehende elektrische Last, um den maximalen Betriebsstrom für die Installation der Ladestation zu ermitteln. Die Smappee EV Wall Lite ist mit einem Steckverbinder ausgerüstet, der mit Strom versorgt werden muss. -
Seite 14: Montage Vorbereiten
3 x 32 A Ethernet-Kabel verlegen Die EV Wall Lite erfordert eine stabile Internetverbindung über Ethernet. Am Kabelende sollte ein RJ- 45-Steckverbinder (nicht mitgeliefert) angebracht sein. Verbinden Sie den RJ-45-Steckverbinder erst, nachdem Sie das Kabel in das Gehäuse eingeführt haben. Der RJ-45-Steckverbinder passt nicht durch die Kabeldurchführung der EV Wall Lite! -
Seite 15: Werkzeuge (Nicht Mitgeliefert)
3 x M4 x 6 mm Sechskantschrauben Materialien (nicht mitgeliefert) Ethernet-Kabel CAT 5-6 und RJ45-Steckverbinder für Internetanschluss Stromversorgungskabel Aderendhülsen (6 mm²) für verseilte Stromkabel Sicherung (32 A) 30 mA RCD Type A oder B Smappee EV Wall Lite – Installationsanleitung – Deutsch... -
Seite 16: Installierung Und Aktivierung
7. Installierung und Aktivierung Dieses Verfahren beschreibt die erforderlichen Installationsschritte für die EV Wall Lite. VORSICHT: Stellen Sie sicher, dass es unmöglich ist, den Strom während der Installation anzuschließen. Markieren Sie den Arbeitsbereich mit Absperrband und Warnschildern. Stellen Sie sicher, dass Unbefugte den Arbeitsbereich nicht betreten können. - Seite 17 Legen Sie die Frontplatte an einem sicheren Ort ab, damit die daran angebrachte FBG nicht beschädigt wird. b. Bringen Sie das Gehäuse der EV Wall Lite mithilfe der drei mitgelieferten M4 x 6 mm Sechskantschrauben an der Montageplatte an. Smappee EV Wall Lite – Installationsanleitung – Deutsch...
-
Seite 18: Anschluss An Die Stromversorgung
Falls nötig, installieren Sie einen Erdungspunkt näher an der Ladestation. Schließen Sie alle Kabel an der Reihenklemme an. Falls Sie eine einphasige Stromversorgung haben, müssen nur L1, N und PE angeschlossen werden. Smappee EV Wall Lite – Installationsanleitung – Deutsch... - Seite 19 Teilen von Belgien und Norwegen vorkommt. Falls dies nicht zutrifft, können Sie diesen Abschnitt überspringen. Wenn eine EV Wall Lite in einem Wohnumfeld mit einer Verbindung zu einem 3P (3 x 230 V) Delta- Stromnetz installiert wird, so müssen zusätzliche Anforderungen berücksichtigt werden. Sie können feststellen, ob Sie diese Topologie haben, indem Sie die Netzverbindung prüfen und sehen, ob...
- Seite 20 Anschlussblock angeschlossen. Wir empfehlen dringend, dass Sie während der Installation die Kompatibilität mit dem Elektrofahrzeug des Kunden testen. Falls Sie die EV Wall Lite wie unten abgebildet installiert haben, das Elektrofahrzeug jedoch nicht ladet, so können Sie versuchen, das L2- Kabel an der Steckdose abzustecken.
- Seite 21 Bringen Sie einen RJ45-Stecker am Ethernet-Kabel an, nachdem Sie es durch die Kabelverschraubung geführt haben. Schließen Sie es an Smappee Connect an. Als optionales Setup ist es möglich, Connect von der EV Wall Lite zu entfernen und im Gebäude zu montieren. Sehen "Optional: Montieren Sie den Connect innerhalb des Gebäudes“...
-
Seite 22: Optional: Montieren Sie Den Connect Innerhalb Des Gebäudes
Ein zweiter Grund könnte sein, dass der Eigentümer sich für eine Wi-Fi-Internetverbindung entscheidet und das Signal nicht stark genug ist, um den EV Wall Lite zu erreichen. Es ist möglich, den Connect vom EV Wall Lite zu entfernen und ihn innerhalb des Gebäudes zu montieren. - Seite 23 B-Ports der Platine auf der Frontplatte an. Einschalten der EV Wall Lite a. Prüfen Sie, ob alle Verbindungen gesichert sind und schalten Sie die EV Wall Lite ein. b. Prüfen Sie die Status-LEDs: o Ladekontrolle: grünes, blinkendes Licht (1 x alle 3 Sekunden) o Differenzstromüberwachung: kontinuierlich leuchtendes, grünes Licht...
-
Seite 24: Aktivierung
Aktivierung Dieses Verfahren wird mit der Smappee Mobil-App durchgeführt. Sie können diese aus dem Apple App Store für iOS oder vom Google Play Store für Android-Telefone herunterladen. Die Smappee App führt Sie durch verschiedene Schritte, um alle erforderlichen Informationen auszufüllen. -
Seite 25: Verwendung Der Ev Wall Lite
2. Durchziehen und laden: Verbinden Sie das Kabel, ziehen Sie Ihre RFID Karte durch und beginnen Sie mit dem Ladevorgang. 3. Scannen und laden: Verbinden Sie das Kabel, scannen Sie den QR-Code in der Smappee App und beginnen Sie mit dem Ladevorgang. -
Seite 26: Durchziehen Und Laden
Durchziehen und laden Ladevorgänge können unter Verwendung einer RFID-Karte gestartet werden. Sie können entweder eine „Smappee Smart Charge Card“ für kostenloses Laden verwenden oder (falls aktiviert) eine Drittanbieter-e-MSP-Karte, mit der für Ladevorgänge gezahlt wird. Das RFID-Lesegerät befindet sich zusammen mit dem Umgebungslicht auf der Frontplatte der EV Wall Lite. -
Seite 27: Scannen Und Laden
Scannen und laden Der Nutzer zahlt mit Kreditkarte (Visa oder Mastercard) über die Smappee App. Sie können den auf der Ladestation angezeigten QR-Code scannen und die App führt sie durch den Vorgang, um die Ladestation zu starten. Es ist auch möglich, für bestimmte Nutzer Rabattsätze einzurichten. Scannen und Laden wird über das Smappee-Dashboard aktiviert. - Seite 28 Prüfen Sie das Handbuch oder kontinuierlich ist nicht verfügbar. kontaktieren Sie Ihren leuchtend Lieferanten für mehr Informationen und weitere Schritte. Rot, blinkendes Ihre Ladekarte ist nicht Kontaktieren Sie Ihren Licht autorisiert. Ladekarten Anbieter. Smappee EV Wall Lite – Installationsanleitung – Deutsch...
-
Seite 29: Konformitätserklärung
Metering Function : IEC 61010-1 Ed 3.0 (2010-06) + A1:2016 AC Charging equipment : IEC 61851-1 (2017) / EN61558-1 Other applicable standards and certifications: IEC 60364, IEC 62192-1, IEC 62192-2 Harelbeke, Belgium, January 13, 2023 Authorized signatory Stefan Grosjean Smappee EV Wall Lite – Installationsanleitung – Deutsch...
