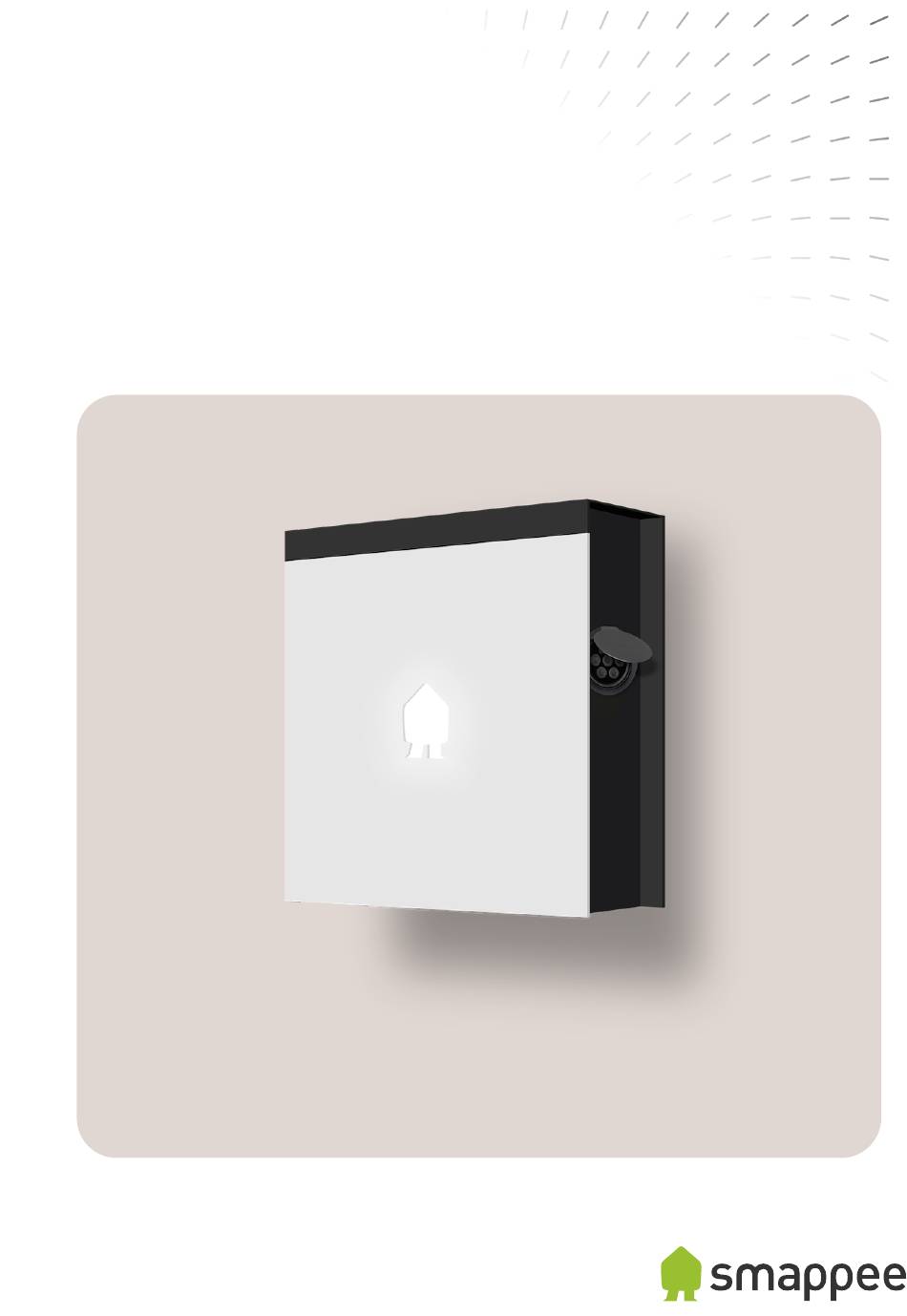

- Seite 1 Smappee EV Wall Lite Installationsanleitung Deutsch – Version 3.3 - Februar 2025...
- Seite 2 Die Spezifikationen und anderen Informationen in diesem Dokument wurden zum Zeitpunkt der Veröffentlichung auf ihre Richtigkeit und Vollständigkeit überprüft. Aufgrund der ständigen Produktverbesserung können diese Informationen jederzeit ohne vorherige Ankündigung geändert werden. Die neuesten Informationen finden Sie in unserer Online-Dokumentation: smappee.com/downloads...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ............................4 Sicherheitsanweisungen ......................... 5 Übersicht über die EV Wall Lite ...................... 7 Vorbereitung der Installation ......................13 Installation und Aktivierung ......................17 Anlagen ..............................25 EV Wall Lite – Installationsanleitung – Deutsch... -
Seite 4: Einführung
Vielen Dank, dass Sie sich für diese EV Wall Ladestation für Elektrofahrzeuge entschieden haben, die intelligenteste Ladestation. In dieser Installationsanleitung erfahren Sie, wie Sie die EV Wall Lite installieren. Wir empfehlen Ihnen, den Inhalt dieses Handbuchs sorgfältig zu lesen, um eine sichere und ordnungsgemäße Installation zu gewährleisten und alle erweiterten Funktionen dieses Produkts in vollem Umfang... -
Seite 5: Sicherheitsanweisungen
Setzen Sie die Ladestation nicht Hitze, Flammen oder extremer Kälte aus. Versuchen Sie nicht, irgendwelche Teile zu öffnen, zu reparieren oder zu warten. Für weitere • Informationen wenden Sie sich bitte an Smappee oder Ihren Servicepartner. • Verwenden Sie die Ladestation nur unter den angegebenen Betriebsbedingungen. -
Seite 6: Wartung
• durch den Transport der Ladestation in einer nicht normgerechten Verpackung entstehen, wird keine Haftung übernommen. • Lagern Sie die Ladestation in einer trockenen Umgebung innerhalb des in den technischen Daten angegebenen Temperaturbereichs. EV Wall Lite – Installationsanleitung – Deutsch... -
Seite 7: Übersicht Über Die Ev Wall Lite
EV Wall Business 3-Phasig 22 kW Ladesteckdose EVWL-332-BSR-E-W 5425036933996 EV Wall Business 3-Phasig 22 kW Ladesteckdose mit Verschlusskappe 3.2 Was ist in der Box? Abbildung 1: Was sich in der Box der EV Wall Lite befindet EV Wall-Box Menge Beschreibung Smappee EV Wall Wandmontageplatte... -
Seite 8: Richtungsbestimmung
Beschreibung Vorderseite Rückseite Links Rechts Oben Unten 3.4 Typenschild der EV Wall Position des Typenschilds an der EV Wall Das Typenschild befindet sich auf der Unterseite der Ladestation. Abbildung 3: Position des Typenschilds EV Wall Lite – Installationsanleitung – Deutsch... - Seite 9 Typenschild der EV Wall Abbildung 4: Position des Typenschilds Beschreibung Hersteller Artikelnummer Elektrische Leistung Betriebstemperatur Herstellungsdatum QR-Code zum Scannen bei Konfiguration der Ladestation Eindringschutzklasse EAN-Code Seriennummer Entsorgungssymbol EV Wall Lite – Installationsanleitung – Deutsch...
-
Seite 10: Technische Daten
1 Die Varianten EVWL-332-BR-E-W und EVWL-332-BSR-E-W verfügen nur über einen 6-mA-Gleichstrom-Fehlerstromwächter. Sie benötigen einen 30-mA- Fehlerstromschutzschalter Typ A oder B (je nach den örtlichen Vorschriften). 2 Vorsicht: Nicht alle Fahrzeuge unterstützen das IT-System. Für eine 3 × 230 V-Ladung könnte ein Spannungswandler erforderlich sein. EV Wall Lite – Installationsanleitung – Deutsch... - Seite 11 -25 °C bis 40 °C Lagertemperatur -25 °C bis 60 °C Relative Luftfeuchtigkeit 0 % bis 95 %, nicht kondensierend Maximale Installationshöhe 0 - 2000 m Zugriff Standorte mit eingeschränktem und uneingeschränktem Zugriff EV Wall Lite – Installationsanleitung – Deutsch...
- Seite 12 Alterung des Materials kommen, was mit der Zeit zu einer Ausbleichung der Farbe des Produkts führen kann. Daher stellen Sie das Produkt, wo immer möglich, an einem geschützten Standort auf, um die Lebensdauer der Materialien zu verlängern. EV Wall Lite – Installationsanleitung – Deutsch...
-
Seite 13: Vorbereitung Der Installation
4 Vorbereitung der Installation Der erste Schritt ist die Vorbereitung der physischen Installation der EV Wall Lite, wie in diesem Kapitel beschrieben. 4.1 Voraussetzungen für die Installation Besorgen Sie sich alle erforderlichen Genehmigungen bei den zuständigen örtlichen Behörden. • Je nach Region oder Land können lokale Vorschriften gelten. -
Seite 14: Werkzeuge (Nicht Im Lieferumfang Enthalten)
WLAN-Verstärker bei schwachem oder fehlendem Signal • Netzwerkkabel und RJ45-Stecker, mindestens Kat. 5, je nach Umgebung, bei Verwendung einer • kabelgebundenen Internetverbindung Smappee-Bus-Kabel und RJ10-Stecker, falls eine alternative Verbindung zum Internet verwendet • wird • Aderendhülsen bei Verwendung von mehradrigen Stromversorgungskabeln... -
Seite 15: Vorbereiten Der Ev Wall
Legen Sie die Platte an einen sicheren Ort, wo sie nicht zerkratzt oder beschädigt werden kann. Stecken Sie die Muttern auf die Gewindestangen, damit sie nicht verloren gehen. Jetzt ist die EV Wall bereit für die nächsten Schritte. EV Wall Lite – Installationsanleitung – Deutsch... -
Seite 16: Installieren Der Ev Wall-Montageplatte
3. Bohren Sie drei Löcher mit einem Durchmesser von 10 mm durch die Schlitze bis zu einer Tiefe von 50 mm. 4. Stecken Sie die mitgelieferten Dübel in die Löcher. 5. Befestigen Sie die Montageplatte mit den 3 Ausbuchtungen zur Wand zeigend mit den mitgelieferten Schrauben. EV Wall Lite – Installationsanleitung – Deutsch... -
Seite 17: Installation Und Aktivierung
Die Anwendung von Adaptern oder Umrüstadaptern und Kabelverlängerungssets ist nicht erlaubt. Dieses Verfahren beschreibt die erforderlichen Schritte für die physische Installation der EV Wall Lite. Befestigen der EV Wall an der Montageplatte (Seite 18) 2. Anschließen der Stromversorgung der EV Wall (Seite 19) 3. -
Seite 18: Befestigen Der Ev Wall An Der Montageplatte
Abbildung 7: Ansicht der EV Wall Anweisungen Gehen Sie wie folgt vor. Positionieren Sie die EV Wall vor der Montageplatte. 2. Befestigen Sie die EV Wall an der Montageplatte. Verwenden Sie die drei Sechskantschrauben M4 x 6 mm. EV Wall Lite – Installationsanleitung – Deutsch... -
Seite 19: Anschließen Der Stromversorgung Der Ev Wall
Jede EV Wall muss mit einem eigenen Schutzschalter und einem Fehlerstromschutzschalter ausgestattet sein. Weitere Informationen finden Sie auf Voraussetzungen für die Installation (Seite 13). Die Elektronik der EV Wall Lite wurde geändert, wie Sie auf den folgenden Bildern sehen können: •... -
Seite 20: Internet-Anschluss Der Ev Wall
Abbildung 9: Ansicht des Stromversorgungsanschlusses für die EV Wall Lite mit der Seriennummer, die mit 6222 beginnt Anweisungen Führen Sie das Stromversorgungskabel durch die Kabelverschraubung in der Mitte der EV Wall. Ziehen Sie die Kabelverschraubung fest. 2. Kürzen Sie das Stromversorgungskabel auf die erforderliche Länge. -
Seite 21: Mehr Informationen
3. Schließen Sie den Stecker RJ45 an (nicht im Lieferumfang enthalten). 4. Stecken Sie den Stecker in den RJ45-Anschluss des Smappee Connect. Abbildung 10: Ansicht des RJ45-Anschlusses für EV Wall Lite mit der Seriennummer beginnend mit 6222 und 6202 5. Ziehen Sie die Kabelverschraubung fest. -
Seite 22: Montieren Der Frontplatte
2. Schließen Sie das schwarze Kabel an die Leiterplatte an, die an der Frontplatte befestigt ist. Abbildung 11: Ansicht des 12-poligen Kabels (6222) und des RJ10-Kabels am B-Port (6202) auf der Leiterplatte Für eine die EV Wall Lite mit einer Seriennummer, die mit 6222 beginnt, ist dies ein 12- • poliges Kabel. -
Seite 23: Konfigurieren Der Ev Wall Mit Der Smappee App
5.5 Konfigurieren der EV Wall mit der Smappee App Voraussetzungen Dieser Vorgang erfolgt über die Smappee App. Sie können diese mobile App aus dem Apple App Store für iOS oder dem Google Play Store für Android-Telefone herunterladen. Abbildung 12: Smappee-App herunterladen... -
Seite 24: Abschließen Der Installation Der Ev Wall
Setzen Sie die M4-Muttern auf die Gewindestangen und ziehen Sie sie fest. Abbildung 13: Ansicht der inneren Muttern Jetzt ist die EV Wall einsatzbereit. Weitere Informationen finden Sie im Anhang Status der Ladestation (Seite 31). EV Wall Lite – Installationsanleitung – Deutsch... -
Seite 25: Anlagen
Anlagen Konformitätserklärung EV Wall Lite – Installationsanleitung – Deutsch... -
Seite 26: Alternative Verbindung Zum Internet
Alternative Verbindung zum Internet Kontext ANMERKUNG Dieser Abschnitt gilt nur für EV Wall Lite mit einer Seriennummer, die mit 6222 beginnt. VORSICHT Vor Installations- oder Wartungsarbeiten muss das elektrische System vollständig von jeder Stromquelle getrennt werden. Stellen Sie sicher, dass während der Installation kein elektrischer Strom angeschlossen werden kann. - Seite 27 Anweisungen Gehen Sie wie folgt vor, um den Smappee Connect innerhalb des Gebäudes zu versetzen. Trennen Sie die Smappee Bus-Kabel zwischen der Power Box, der Relaisplatine und dem Connect. 2. Stellen Sie eine Verbindung mit einem Smappee Bus-Kabel her und zwar zwischen: Dem B-Anschluss an der Power Box •...
-
Seite 28: Erforderliche Werkzeuge Für Alternative Verbindungen
AC-IBC150 Smappee Bus-Kabelsatz - 109 Yards (100 m) und 50 RJ10-Stecker AC-IBCS-100m Wenn das Smappee Bus-Kabel nicht lang genug ist, können Sie ein kundenspezifisches RJ10-Kabel mit den folgenden Spezifikationen verwenden: • Ein Kabel mit 2 ungeschirmten verdrillten Paaren (z. B. Kat 5 UTP-Kabel). Es können auch geschirmte Kabel verwendet werden (z. -
Seite 29: Erklärung Des Farbcodes
Erklärung des Farbcodes Status des Smappee Connect Dieser Status ist für die Konfiguration und Nutzung der Ladestation relevant. Abbildung 17: Position der LED auf dem Smappee Connect Farbe Status Bedeutung Mehr Informationen Blau durchgehend Hochfahren Der Connect wird hochgefahren. Wenn dies mehr als 30 Sekunden dauert, wenden Sie sich bitte an den Support. - Seite 30 LED am Eingang A Solid Core 3-Phase CT ist eingeschaltet und funktioniert Kurzer Impuls alle 3 Sekunden. ordnungsgemäß. LED am Eingang A Kommunikationsfehler. Ein Impuls pro Sekunde. LED am Eingang A Konfigurationsproblem. 2 Impulse pro Sekunde. EV Wall Lite – Installationsanleitung – Deutsch...
-
Seite 31: Status Der Ladestation
Status der Ladestation Dieser Status ist während der Nutzung der Ladestation relevant. Abbildung 18: Position des RFID-Lesers mit LED auf der EV Wall EV Wall Lite – Installationsanleitung – Deutsch... - Seite 32 Dies dient nur zur Information, es besteht wartet auf das kein Handlungsbedarf. Aufladen oder wird durch eine Überladung unterbrochen Grün durchgehend EV ist aufgeladen Trennen Sie das Ladekabel und bewahren Sie es sicher an seinem Aufbewahrungsort auf. EV Wall Lite – Installationsanleitung – Deutsch...
-
Seite 33: Wartungsplan
Die Reinigung ist optional und hat keinen Einfluss auf den Betrieb der Ladestation. Aus ästhetischen Gründen können Sie das Gerät mit einem trockenen, sauberen Tuch abwischen. Verwenden Sie keine Wasserdüsen, Lösungsmittel oder scheuernde Materialien. EV Wall Lite – Installationsanleitung – Deutsch...
