5.4 Vorbereitung des Auswerfers für den Einsatz mit dem Auswerfer‑Rüttler Z142
Für die Verwendung des Auswerfers in Kombination mit dem Auswerfer‑Rüttler Z142 ist der
Auswerferstift entsprechend den konstruktiven Vorgaben vorzubereiten. Hierzu wird der Auswerfer mit
speziellen Rastkonturen versehen, die ein definiertes Ein‑ und Ausrasten ermöglichen und die rüttelnde
Bewegung erzeugen.
Anbringen der Rastungen
Je nach Auswerferdurchmesser und Bauteilgeometrie sind 2 bis 4 Rastungen vorzusehen.
Diese Rastkonturen werden entsprechend der vom Konstrukteur vorgegebenen Positionierung in den
Auswerfer eingebracht.
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
Bedienungsanleitung – Z142

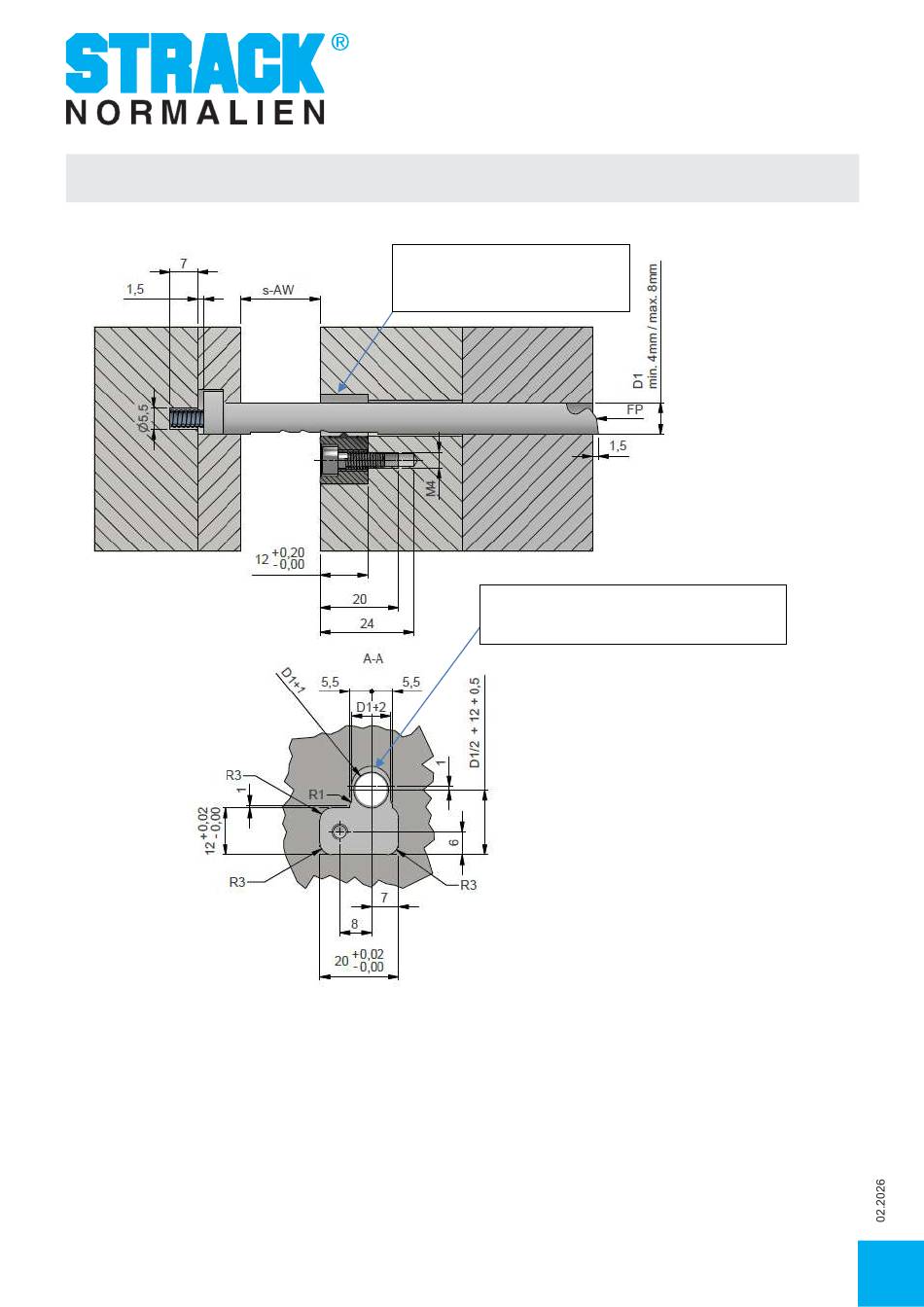

Erweiterte Tasche (+2mm) für
leichteren Einbau der Auswerfer
gegen die Federvorspannung der
Raste
Erweiterte Tasche (+2mm) für leichteren Einbau
der Auswerfer gegen die Federvorspannung der
Raste
