Auswerfer Rüttler Z142
SN5650-PMO-0260

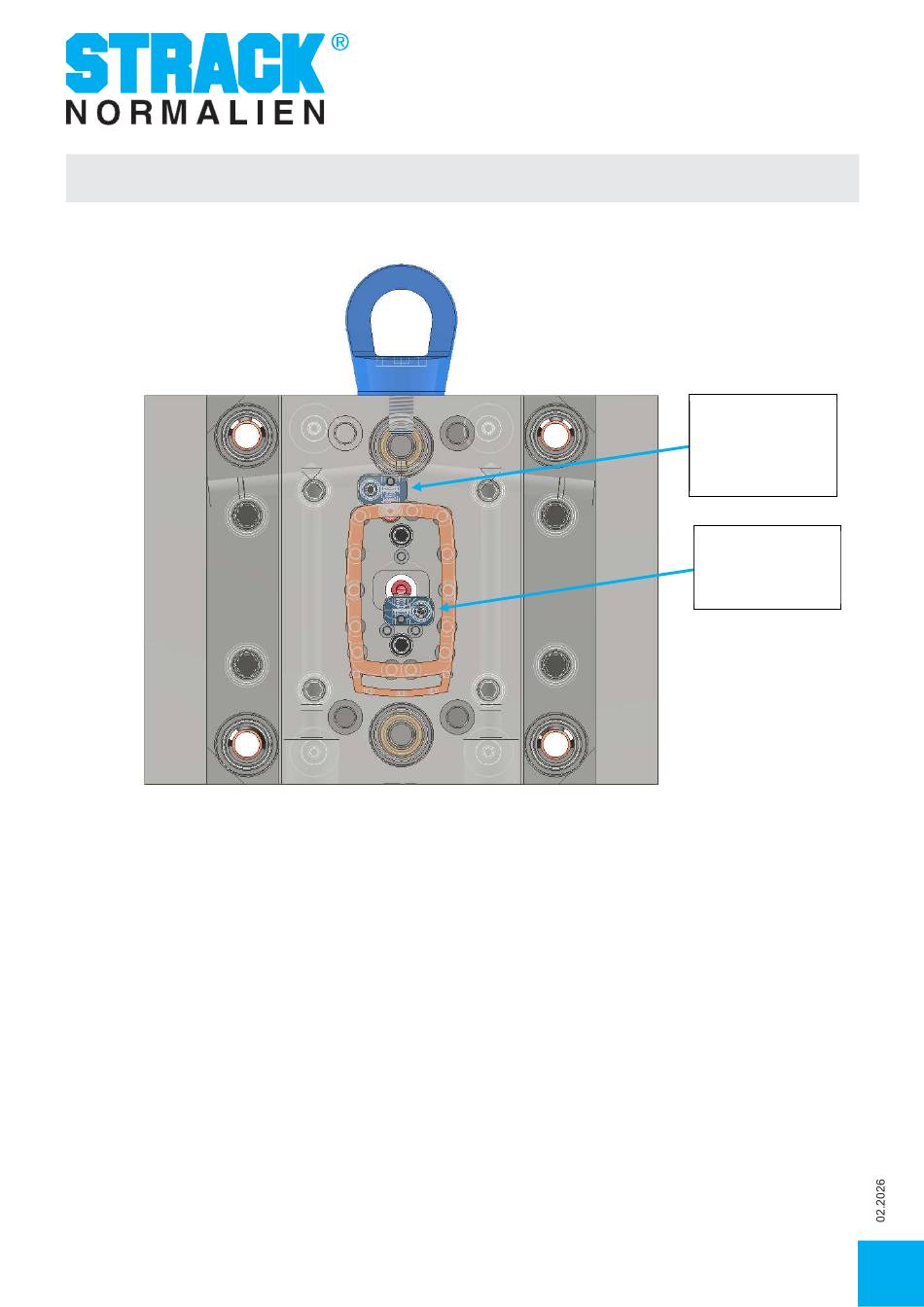

Beispiel für Positionierung der Auswerfer Rüttler Z142
Gewählte Position 1 auf Verteilerangussauswerferstift und
Position 2 Bauteilauswerferstift
5.3 Vorbereitung des Werkzeuges zur Aufnahme des Auswerfer Rüttlers Z142
Für den Einbau des Auswerfer‑Rüttlers muss das Spritzgießwerkzeug entsprechend vorbereitet werden. Der
Rüttler wird in einer exakt gefertigten Tasche positioniert, sodass die beim Rasten entstehenden
Vibrationskräfte zuverlässig von der Zwischenplatte / Formplatte aufgenommen und in das Werkzeug
geleitet werden.
Taschengeometrie und Toleranzen
Der Auswerfer‑Rüttler wird mit einer Fertigungstoleranz von –0,01 mm bis –0,03 mm hergestellt.
Die Werkzeugtasche ist entsprechend so auszuführen, dass der Rüttler spielfrei, aber montierbar
aufgenommen werden kann.
Vorgaben für die Tasche:
o Passung: 0 bis +0,02 mm Aufnahmetoleranz
o Geometrie: gemäß bereitgestellter Skizze (siehe Zeichnungsreferenz)
o Lage: vollständig in das Zwischenplatte/ Formplatte integriert
o Sitz: plan und eben, um eine formschlüssige Kraftübertragung sicherzustellen
o Kein überstehen des Auswerfer Rüttlers, so dass das Auswerferpaket hier nicht kollidiert
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
Bedienungsanleitung – Z142
Pos. 2
Auswerfer Rüttler
Z142
im
Kavitätsbereich
Pos. 1
Auswerfer Rüttler
Z142
im Angussbereich
